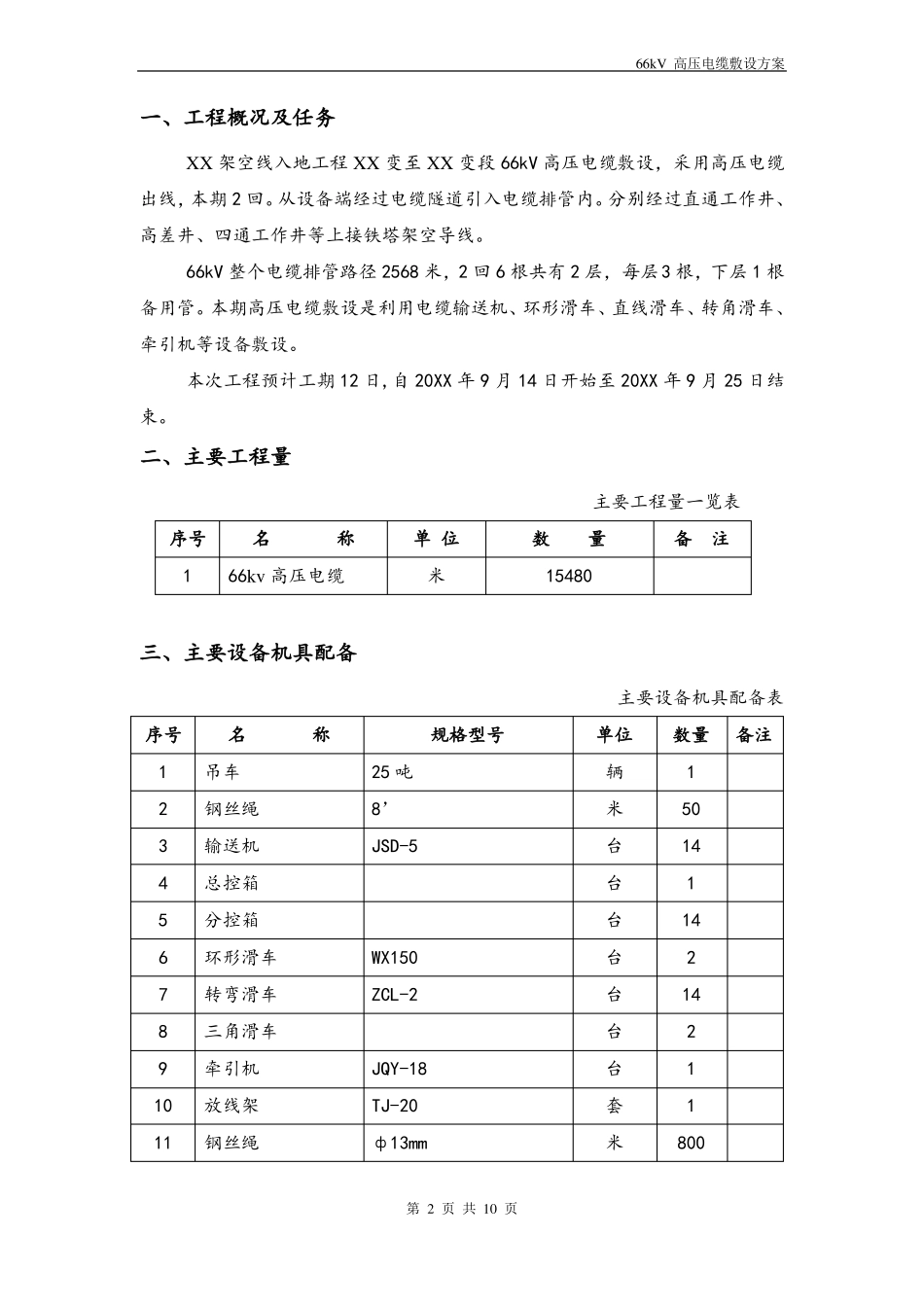

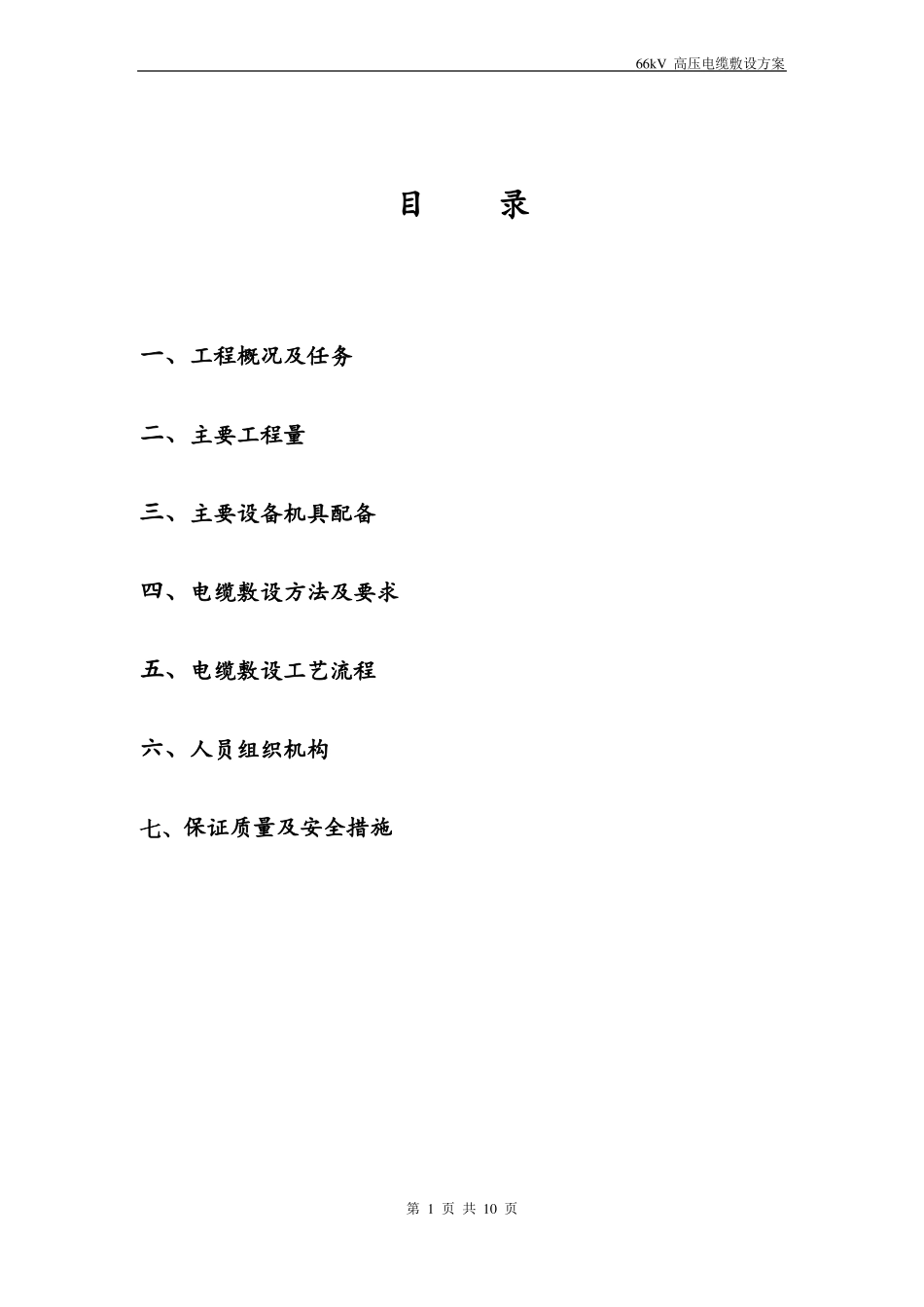

66kV 高压电缆敷设方案目录一、工程概况及任务二、主要工程量三、主要设备机具配备四、电缆敷设方法及要求五、电缆敷设工艺流程六、人员组织机构七、保证质量及安全措施第 1 页 共 10 页66kV 高压电缆敷设方案一、工程概况及任务XX 架空线入地工程 XX 变至 XX 变段 66kV 高压电缆敷设，采用高压电缆出线，本期 2 回。从设备端经过电缆隧道引入电缆排管内。分别经过直通工作井、高差井、四通工作井等上接铁塔架空导线。 66kV 整个电缆排管路径 2568 米，2 回 6 根共有 2 层，每层3 根，下层 1 根备用管。本期高压电缆敷设是利用电缆输送机、环形滑车、直线滑车、转角滑车、牵引机等设备敷设。本次工程预计工期 12 日,自 20XX 年 9 月 14 日开始至 20XX 年 9 月 25 日结束。二、主要工程量主要工程量一览表序号1名称66kv 高压电缆单 位米数量15480备注三、主要设备机具配备主要设备机具配备表序号1234567891011名称吊车钢丝绳输送机总控箱分控箱环形滑车转弯滑车三角滑车牵引机放线架钢丝绳25 吨8’JSD-5WX150ZCL-2JQY-18TJ-20ф13mm第 2 页 共 10 页规格型号单位辆米台台台台台台台套米数量备注1501411421421180066kV 高压电缆敷设方案序号12131415161718192021222324252627282930313233343536373839名称道木木方工作电源电缆控制电缆总电源电缆膨胀螺丝花栏螺丝漏电保护器刀开关保险片输送机支架调整螺旋支腿8 号铁线电焊机照明电缆灯泡红灯泡防水绝缘灯头插座灯头绝缘胶布高压胶布花字螺丝刀平口螺丝刀剥线钳壁纸刀偏口钳输送机电源插座输送机电源插头规格型号400×350×1500 立方米120×150×1500 立方米8*4 电缆4*4 电缆3*16+1*10 电缆M16×95100A100A100A4*4100 瓦40 瓦一般型一般型100A100A第 3 页 共 10 页单位根根米米米个个个个个个个捆台米个个个个卷卷个个把把把个个数量备注1509002500250050010050033300151005012500100100100110300200252515205151566kV 高压电缆敷设方案序号40414243444546474849505152名称输送机控制电源插座输送机控制电源插头标示牌尖扳子抹布铁剪子机油警示灯花线热缩套腰绳对讲机焊条焊条100A100A规格型号单位数量个个个个捆把公斤米个米个箱箱151520030100153030030300252020备注“小心孔洞”等字样50 号ф90mm摩托罗拉ф3.2ф4.0四、电缆敷设方法及要求1、电缆排列方式北南CBA2000mmCBA┅┅66kV 高压电缆两个回路（本期）┅┅66kV 高压...
