800直径圆柱模板计算书

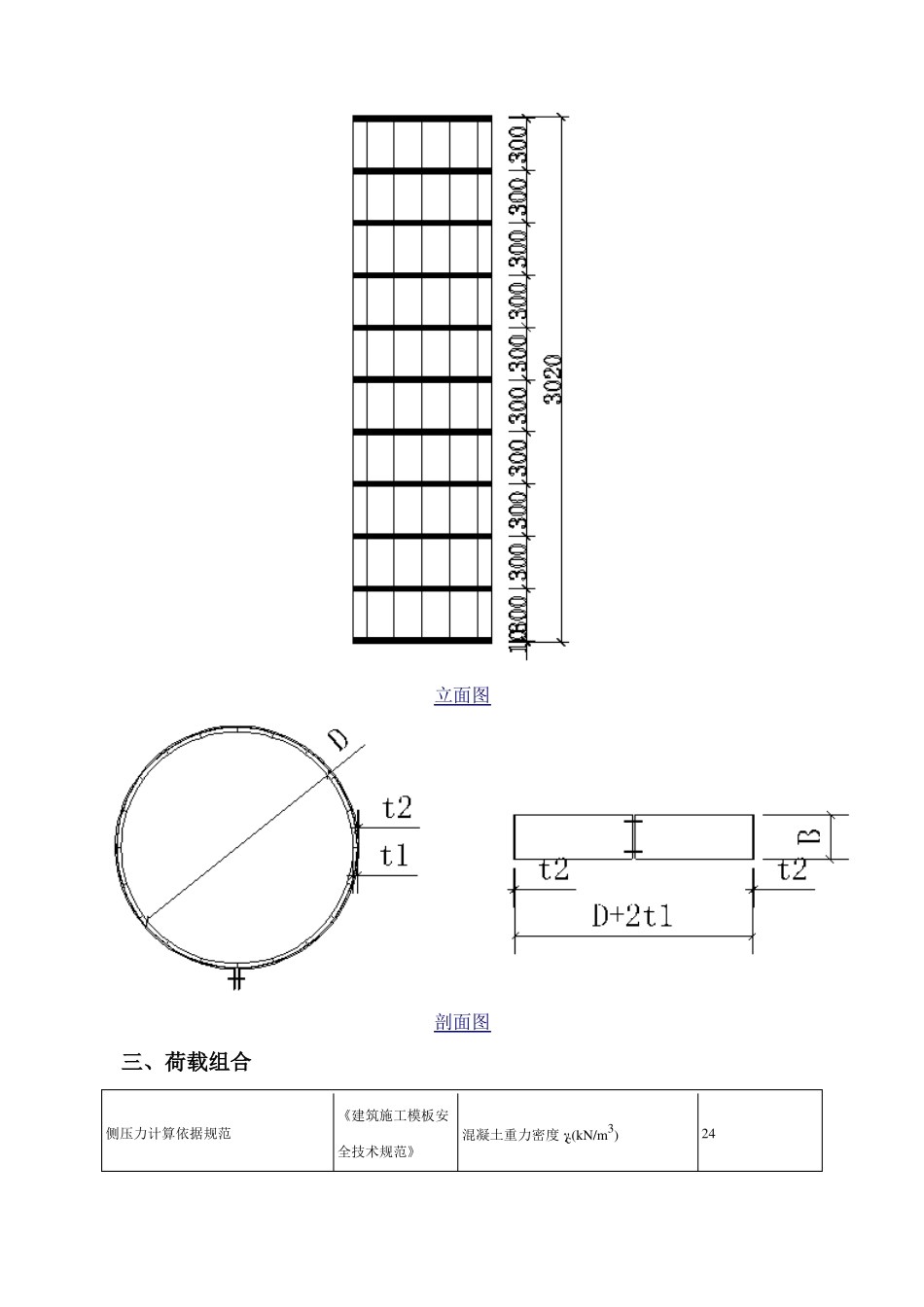

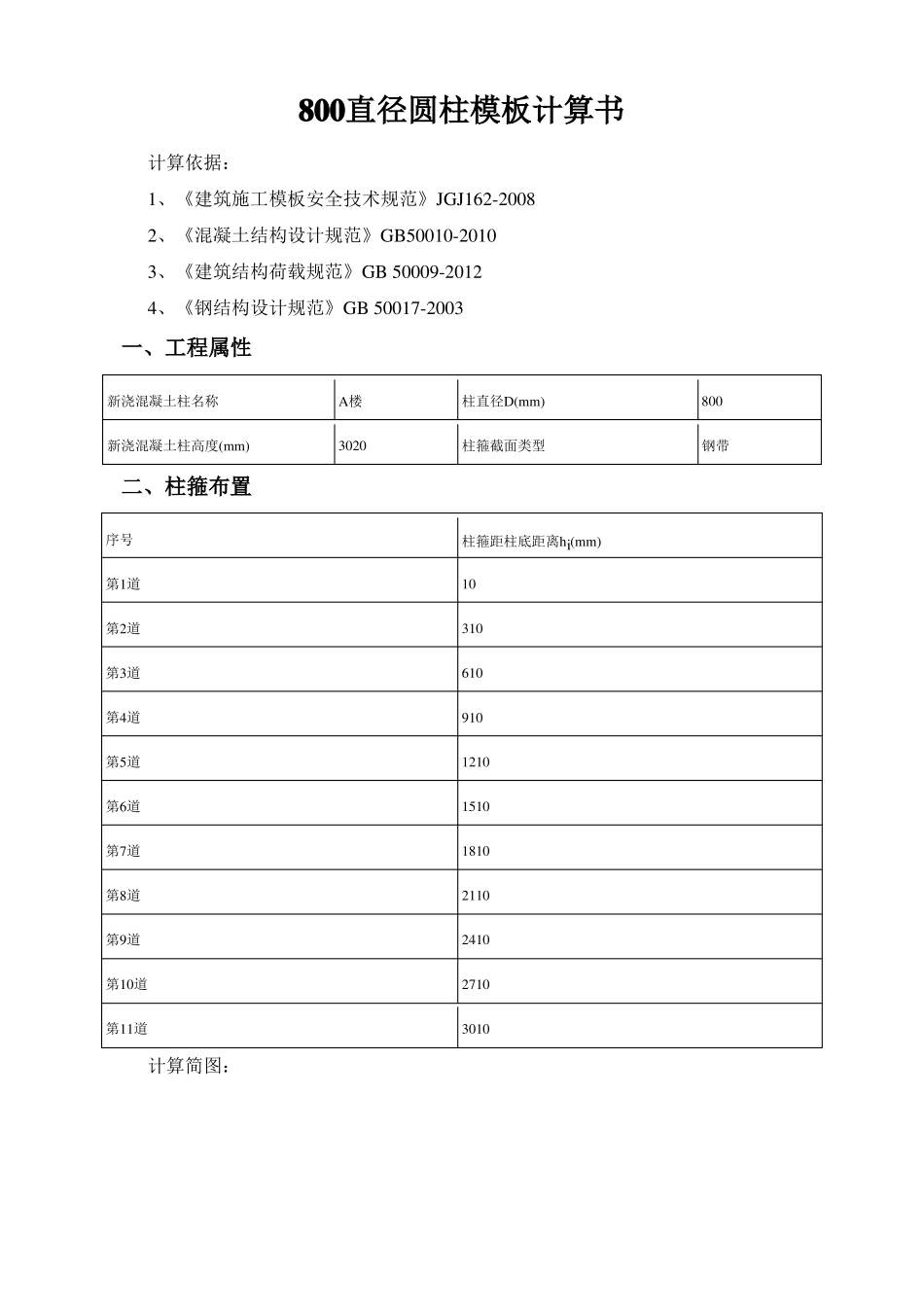

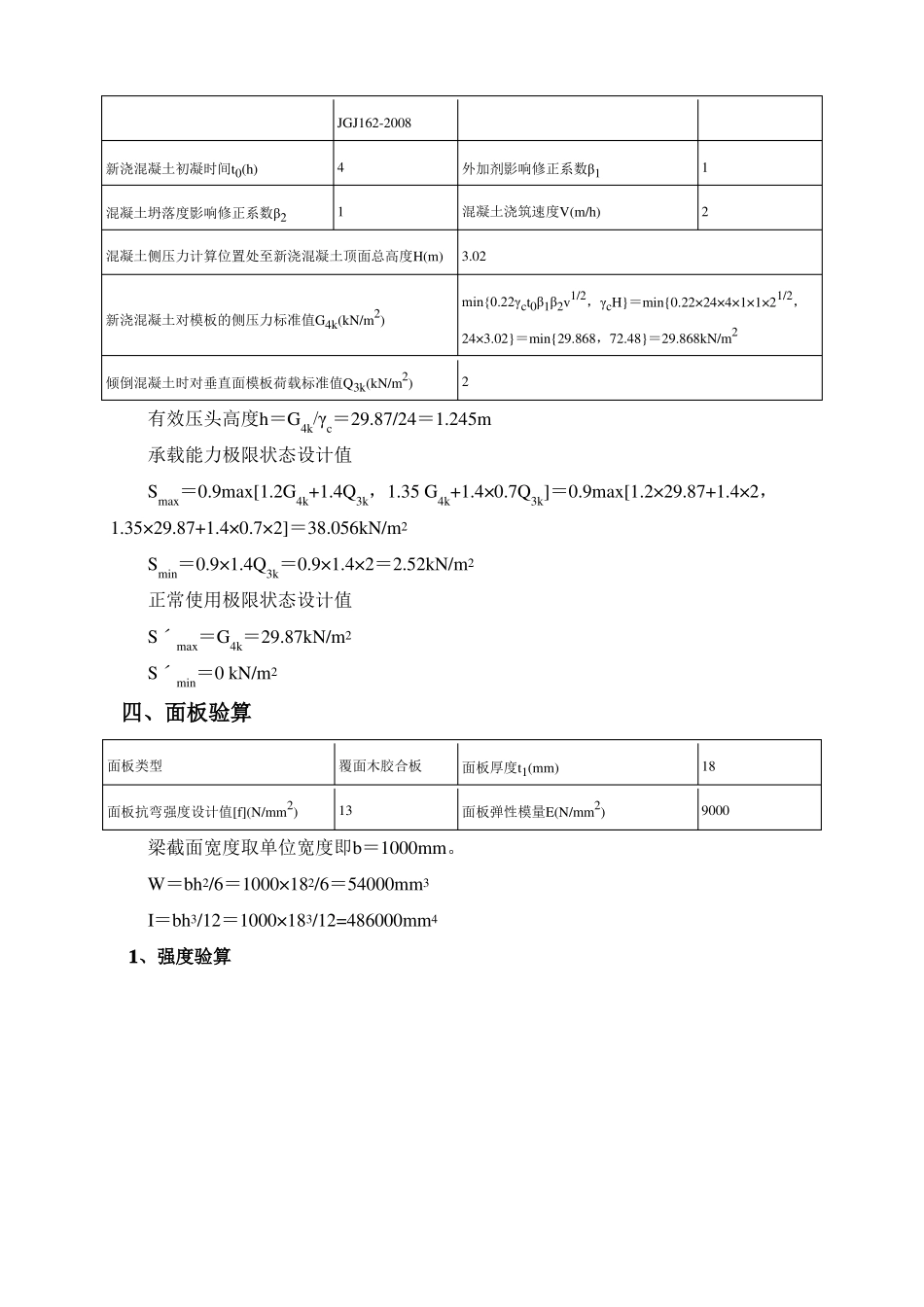

800直径圆柱模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝土柱名称新浇混凝土柱高度(mm)A楼3020柱直径D(mm)柱箍截面类型800钢带二、柱箍布置序号第1道第2道第3道第4道第5道第6道第7道第8道第9道第10道第11道柱箍距柱底距离hi(mm)103106109101210151018102110241027103010计算简图：立面图剖面图三、荷载组合《建筑施工模板安侧压力计算依据规范全技术规范》混凝土重力密度γc(kN/m )324JGJ162-2008新浇混凝土初凝时间t0(h)混凝土坍落度影响修正系数β241外加剂影响修正系数β1混凝土浇筑速度V(m/h)3.02min{0.22γct0β1β2v1/212混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)新浇混凝土对模板的侧压力标准值G4k(kN/m )2，γcH}＝min{0.22×24×4×1×1×221/2，24×3.02}＝min{29.868，72.48}＝29.868kN/m倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m )22有效压头高度h＝G4k/γc＝29.87/24＝1.245m承载能力极限状态设计值Smax＝0.9max[1.2G4k+1.4Q3k，1.35 G4k+1.4×0.7Q3k]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝38.056kN/m2Smin＝0.9×1.4Q3k＝0.9×1.4×2＝2.52kN/m2正常使用极限状态设计值Sˊmax＝G4k＝29.87kN/m2Sˊmin＝0 kN/m2四、面板验算面板类型面板抗弯强度设计值[f](N/mm )2覆面木胶合板13面板厚度t1(mm)面板弹性模量E(N/mm )2189000梁截面宽度取单位宽度即b＝1000mm。W＝bh2/6＝1000×182/6＝54000mm3I＝bh3/12＝1000×183/12=486000mm41、强度验算验算简图弯矩图Mmax＝0.361kN·mσ＝Mmax/W＝0.361×106/54000=6.685N/mm2≤[f]=13N/mm2满足要求！2、挠度验算验算简图变形图νmax＝0.361mm≤[ν]=l/250=300/250=1.2mm满足要求！3、支座反力计算承载能力极限状态剪力图R1=4.891kNR2=12.936kNR3=11.009kNR4=11.53kNR5=11.372kNR6=11.483kNR7=11.033kNR8=8.574kNR9=5.945kNR10=3.524kNR11=0.53kN五、柱箍验算钢带宽度B(mm)钢带抗拉强度设计值f(N/mm )螺栓个数n螺栓直径螺栓有效截面积Ae(mm )22302151M1284钢带厚度t2(mm)钢带弹性模量E(N/mm )螺栓强度等级螺栓抗拉强度设计值ft (N/mm )b221.2206000普8.8级4001、柱箍拉力T=Rmax×D/2=12.936×0.8/2=5.174kN2、柱箍强度σ＝T/(B×t2)=5174/(30×1.2)=143.722N/mm2≤[σ]=215N/mm2满足要求！3、螺栓强度验算螺栓设计拉力Nt＝nAeftb＝1×84×400＝33600N＝33.6kN≥T=5.174kN满足要求！
