82排架高度大于15米的渡槽专项施工方案

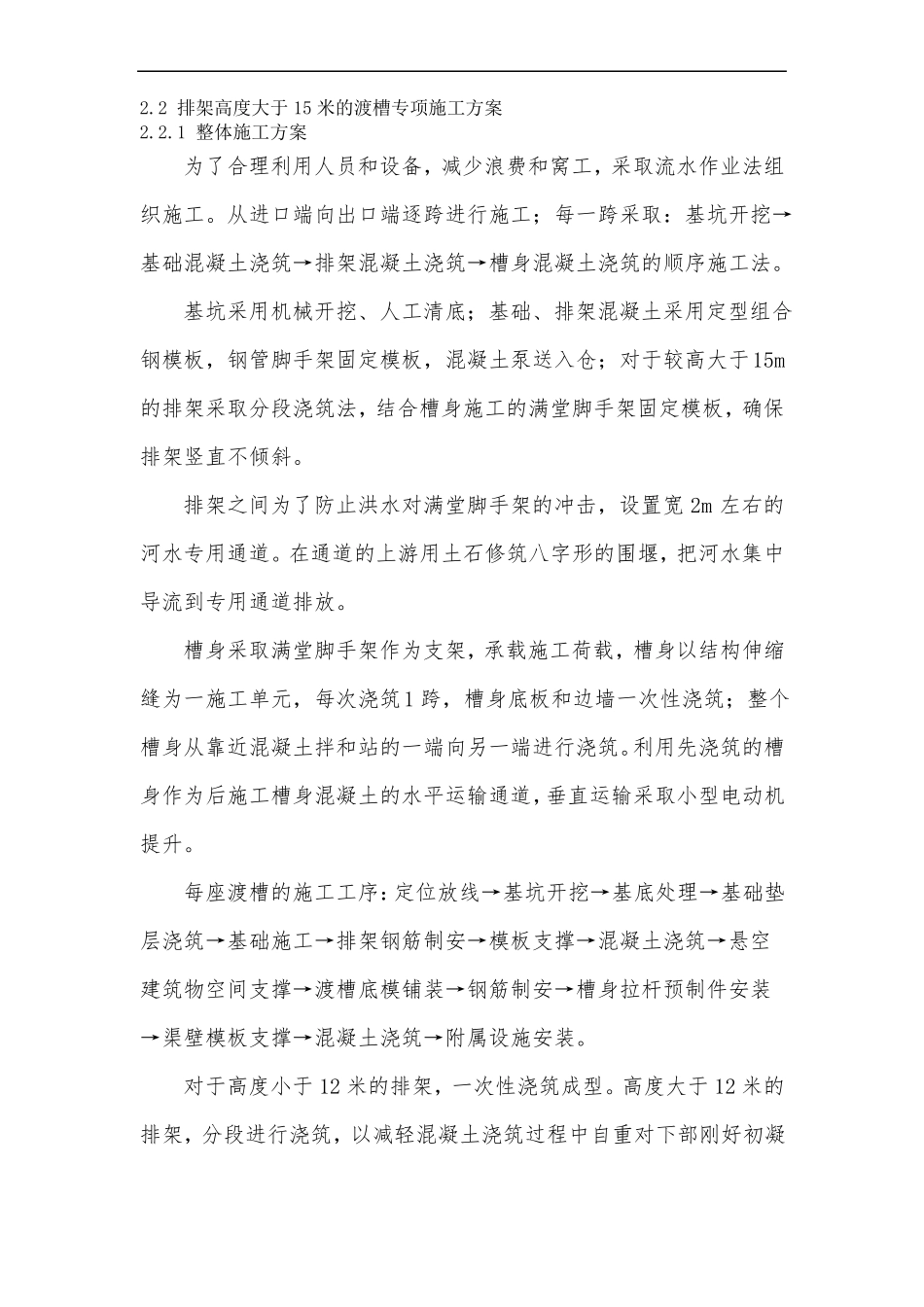

2.2 排架高度大于 15 米的渡槽专项施工方案2.2.1 整体施工方案为了合理利用人员和设备，减少浪费和窝工，采取流水作业法组织施工。从进口端向出口端逐跨进行施工；每一跨采取：基坑开挖→基础混凝土浇筑→排架混凝土浇筑→槽身混凝土浇筑的顺序施工法。基坑采用机械开挖、人工清底；基础、排架混凝土采用定型组合钢模板，钢管脚手架固定模板，混凝土泵送入仓；对于较高大于15m的排架采取分段浇筑法，结合槽身施工的满堂脚手架固定模板，确保排架竖直不倾斜。排架之间为了防止洪水对满堂脚手架的冲击，设置宽 2m 左右的河水专用通道。在通道的上游用土石修筑八字形的围堰，把河水集中导流到专用通道排放。槽身采取满堂脚手架作为支架，承载施工荷载，槽身以结构伸缩缝为一施工单元，每次浇筑1 跨，槽身底板和边墙一次性浇筑；整个槽身从靠近混凝土拌和站的一端向另一端进行浇筑。利用先浇筑的槽身作为后施工槽身混凝土的水平运输通道，垂直运输采取小型电动机提升。每座渡槽的施工工序：定位放线→基坑开挖→基底处理→基础垫层浇筑→基础施工→排架钢筋制安→模板支撑→混凝土浇筑→悬空建筑物空间支撑→渡槽底模铺装→钢筋制安→槽身拉杆预制件安装→渠壁模板支撑→混凝土浇筑→附属设施安装。对于高度小于 12 米的排架，一次性浇筑成型。高度大于 12 米的排架，分段进行浇筑，以减轻混凝土浇筑过程中自重对下部刚好初凝混凝土的受压破坏。排架模板采用定型模板，结合槽身混凝土的满堂脚手架进行模板的固定。水平运输采取用钢管搭设栈道，人工手推车送料到排架施工位置，其垂直运输采用塔吊提升。排架断面仅 40×60cm，在施工过程中用串筒下料，在模板侧面预留窗口进行混凝土捣固，从下至上，边浇筑混凝土边封堵侧模上的预留洞口。2.2.2 槽身混凝土施工支架设计1、脚手架设计验算槽身混凝土施工支架采用满堂脚手架方案。脚手架材质选用Φ48×3.5 钢管，截面面积 A=489mm2，截面模量W=5.08×103mm3，回转半径 i=15.8mm，抗压、抗 弯强度 设计值f=205N/mm2。用于立杆、大横杆、斜杆的钢管最大长度不宜超过 6.5m，最大重量不宜超过 250N，以便适合人工搬运。用于小横杆的钢管长度宜为 1.5～2.5m，以适应脚手板的宽度。为了满足支架整体横向稳定性，确保安全生产，立杆横向间距采取 80cm 和 150cm 两种，设置 8 排，宽 840cm；纵向间距 80cm，每跨12m，设置 15 排。受力立杆为 5 排。简化计算：以最大 15m 一跨进...
