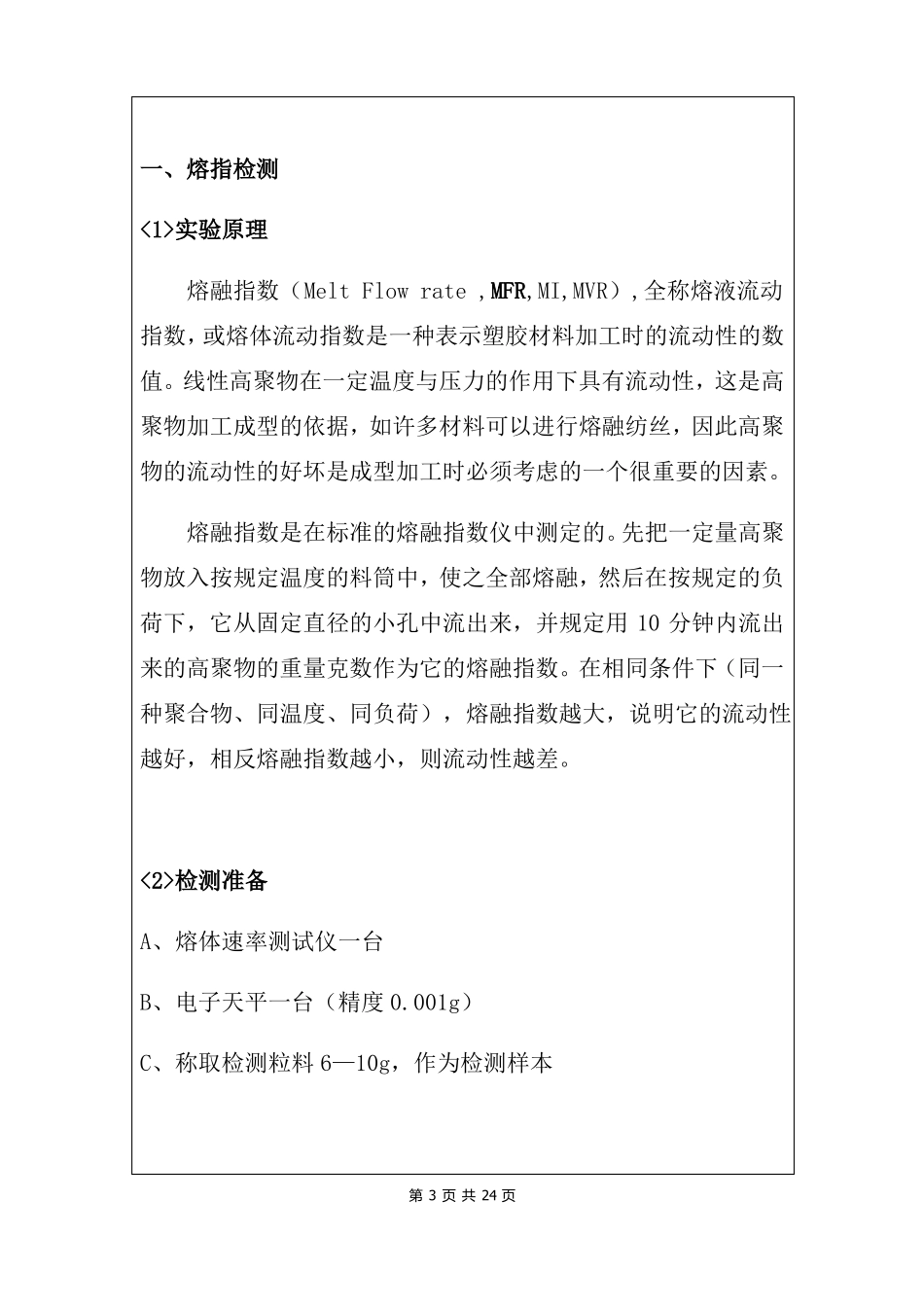

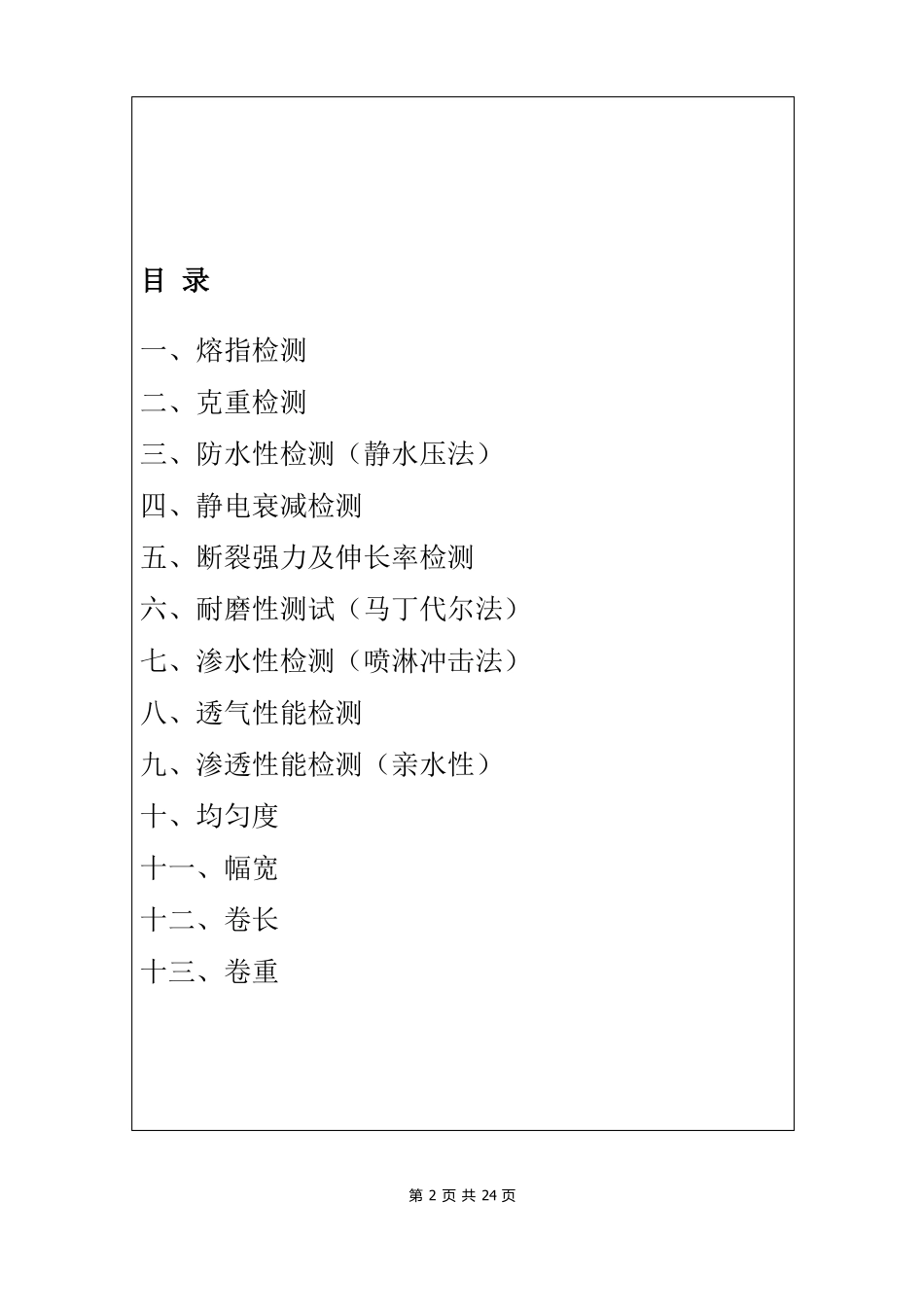

99 及 95 熔喷无纺布产品质量检测标准要求第 1 页 共 24 页目 录一、熔指检测二、克重检测三、防水性检测（静水压法）四、静电衰减检测五、断裂强力及伸长率检测六、耐磨性测试（马丁代尔法）七、渗水性检测（喷淋冲击法）八、透气性能检测九、渗透性能检测（亲水性）十、均匀度十一、幅宽十二、卷长十三、卷重第 2 页 共 24 页一、熔指检测<1>实验原理熔融指数（Melt Flow rate ,MFR,MI,MVR）,全称熔液流动指数，或熔体流动指数是一种表示塑胶材料加工时的流动性的数值。线性高聚物在一定温度与压力的作用下具有流动性，这是高聚物加工成型的依据，如许多材料可以进行熔融纺丝，因此高聚物的流动性的好坏是成型加工时必须考虑的一个很重要的因素。熔融指数是在标准的熔融指数仪中测定的。先把一定量高聚物放入按规定温度的料筒中，使之全部熔融，然后在按规定的负荷下，它从固定直径的小孔中流出来，并规定用 10 分钟内流出来的高聚物的重量克数作为它的熔融指数。在相同条件下（同一种聚合物、同温度、同负荷），熔融指数越大，说明它的流动性越好，相反熔融指数越小，则流动性越差。<2>检测准备A、熔体速率测试仪一台B、电子天平一台（精度 0.001g）C、称取检测粒料 6—10g，作为检测样本第 3 页 共 24 页<3>检测工艺说明熔体在 2.16kg 的标准载荷下，10min 流过固定内径（a、熔指小于 400g/10min 的纺粘料选用口模直径为 2.096mm。b、熔指大于 400g/10min 的熔喷料选用口模直径为 1.18mm），毛细管的重量。即为熔体的流动速率（又称熔融指数）<4>、图示说明第 4 页 共 24 页
