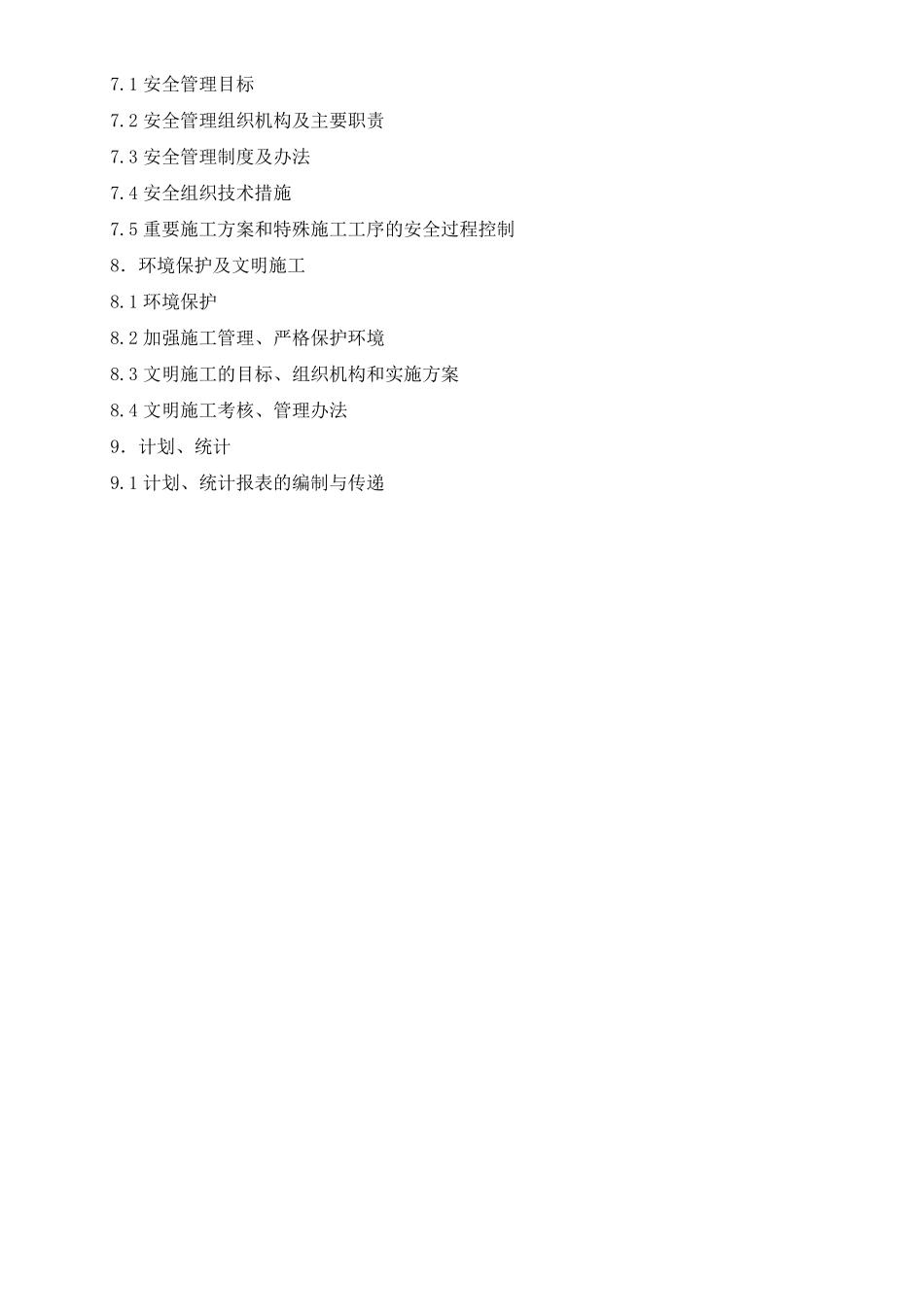

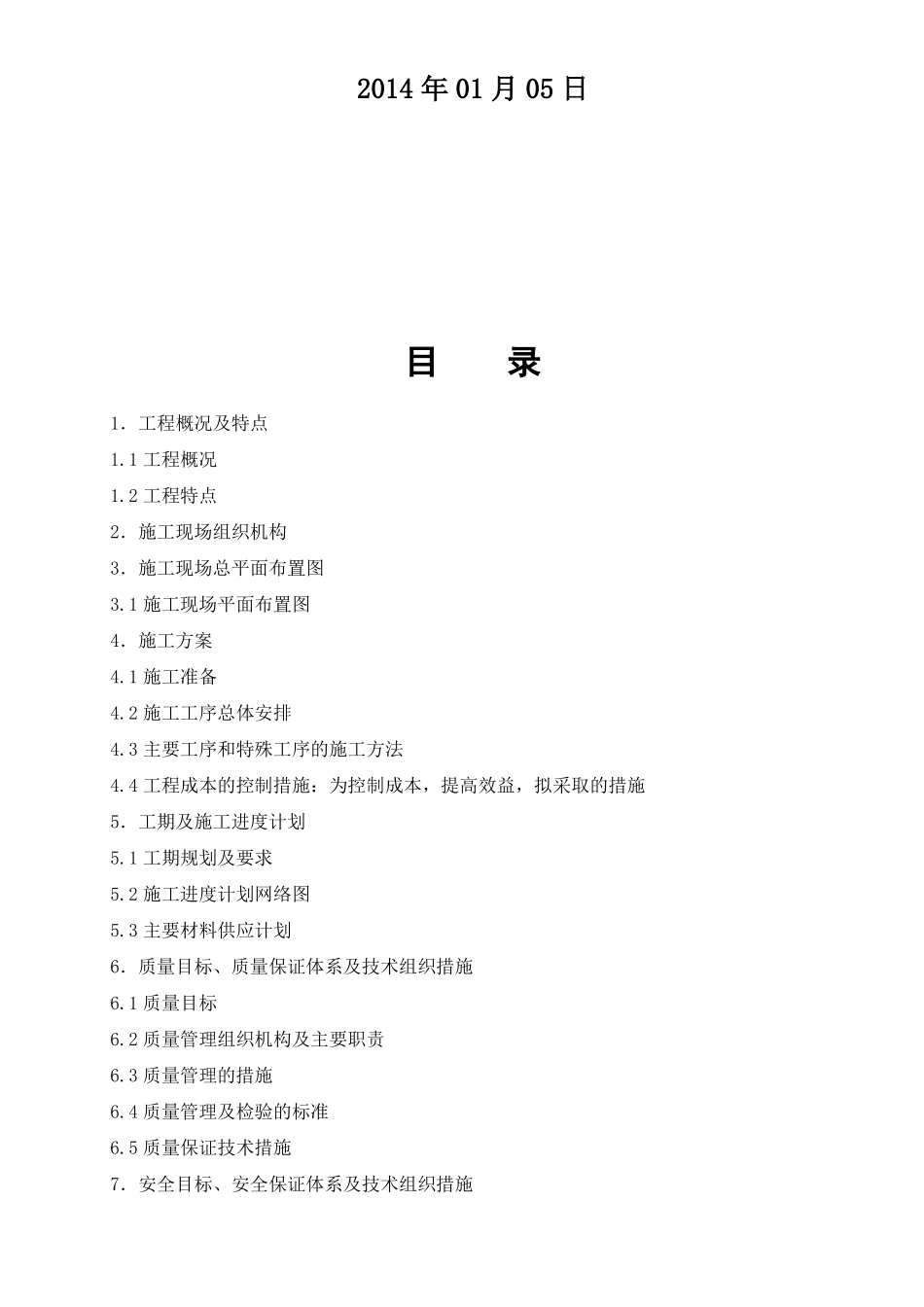

西平·风和日丽家园 13#楼CFG桩基工程施工组织设计项目经理:技术负责:报告编写:报告审核:江西地建基础工程有限公司2014 年 01 月 05 日目录1.工程概况及特点1.1 工程概况1.2 工程特点2.施工现场组织机构3.施工现场总平面布置图3.1 施工现场平面布置图4.施工方案4.1 施工准备4.2 施工工序总体安排4.3 主要工序和特殊工序的施工方法4.4 工程成本的控制措施:为控制成本,提高效益,拟采取的措施5.工期及施工进度计划5.1 工期规划及要求5.2 施工进度计划网络图5.3 主要材料供应计划6.质量目标、质量保证体系及技术组织措施6.1 质量目标6.2 质量管理组织机构及主要职责6.3 质量管理的措施6.4 质量管理及检验的标准6.5 质量保证技术措施7.安全目标、安全保证体系及技术组织措施7.1 安全管理目标7.2 安全管理组织机构及主要职责7.3 安全管理制度及办法7.4 安全组织技术措施7.5 重要施工方案和特殊施工工序的安全过程控制8.环境保护及文明施工8.1 环境保护8.2 加强施工管理、严格保护环境8.3 文明施工的目标、组织机构和实施方案8.4 文明施工考核、管理办法9.计划、统计9.1 计划、统计报表的编制与传递1.工程概况及特点1.1 工程概况拟建西平·风和日丽家园 13#楼 CFG 桩基工程位于驻马店市西平县解放路西侧,文成路北侧,交通便利,地形平坦,地势开阔,地貌单一,工程环境条件优良。1.2 工程特点西平·风和日丽家园 13#楼 CFG 桩基工程采用 CFG 桩(水泥粉煤灰碎石桩)复合地基,设计桩径 400mm,有效桩长 18.5m,保护桩头 0.5m,设计桩顶标高为-6.2m,电梯井桩顶标高为-8.4m,混凝土强度等级为 C25,处理后的复合地基承载力特征值为 400KP,单桩承载力特征值为 650KP,桩端进入第五层粉质粘土持力层不少于 1m。2.施工现场组织机构2.1 组织机构关系图项目经理部项目经理项目总工材料组长施工工长设备组技术组桩机材料组后勤组制浆3.施工现场总平面布置图见附图。4.施工方案4.1 施工准备(1)组建项目经理部。(2)做到场地四通一平,即水通、路通、电通、通讯设施等畅通,确保施工场地的平整。(3)组建临时设施,包括临时办公设施与临时住宅设施。(4)按照施工计划准备材料进场、复检、及化验工作。(5)按照施工工期要求,设备进场,具体数量见下表:序号机械设备名称123456长螺旋钻机型号规格KL600B/C数量1111110 组国别产地郑州长沙浙江广州苏州郑州生产日期2011 年2012 年2011...
