CJJT29-2010建筑排水硬聚氯乙烯管道工程技术规程

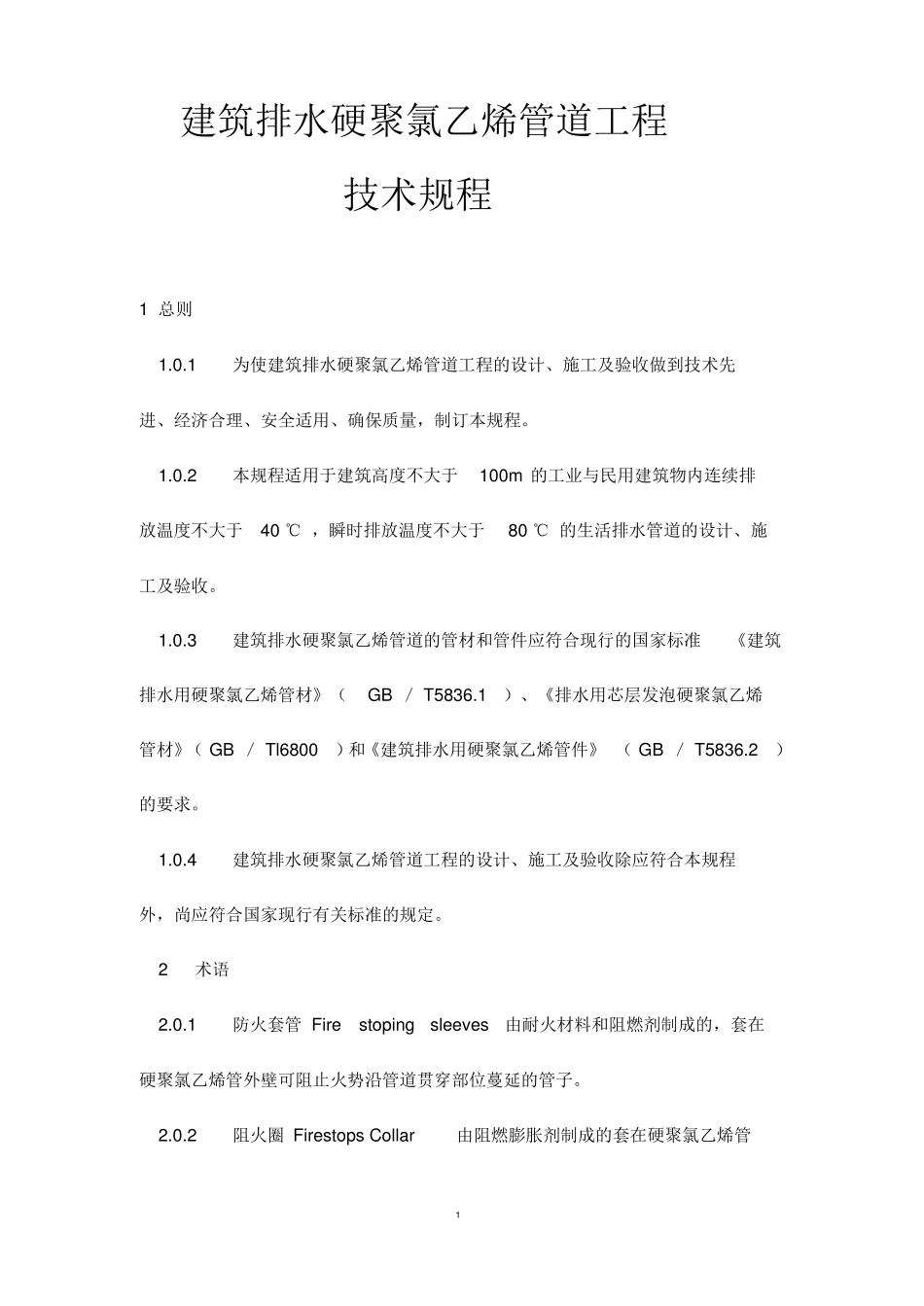

建筑排水硬聚氯乙烯管道工程技术规程1 总则1.0.1为使建筑排水硬聚氯乙烯管道工程的设计、施工及验收做到技术先进、经济合理、安全适用、确保质量，制订本规程。1.0.2本规程适用于建筑高度不大于100m 的工业与民用建筑物内连续排放温度不大于40 ℃ ，瞬时排放温度不大于80 ℃ 的生活排水管道的设计、施工及验收。1.0.3建筑排水硬聚氯乙烯管道的管材和管件应符合现行的国家标准《建筑排水用硬聚氯乙烯管材》（GB ／ T5836.1）、《排水用芯层发泡硬聚氯乙烯管材》（ GB ／ Tl6800）和《建筑排水用硬聚氯乙烯管件》 （ GB ／ T5836.2）的要求。1.0.4建筑排水硬聚氯乙烯管道工程的设计、施工及验收除应符合本规程外，尚应符合国家现行有关标准的规定。2术语防火套管 Firestopingsleeves由耐火材料和阻燃剂制成的，套在2.0.1硬聚氯乙烯管外壁可阻止火势沿管道贯穿部位蔓延的管子。2.0.2阻火圈 Firestops Collar由阻燃膨胀剂制成的套在硬聚氯乙烯管1道外壁的套圈。 火灾时， 阻燃剂受热膨胀挤压聚氯乙烯管道，使之封堵， 起到阻止火势蔓延的作用。2.0.3作用。2.0.4管窿 Pipe alley为布置管道而构筑的狭小的不进人空间。H 管 H Pipe 用于通气立管与排水立管连接的管件，起结合通气管的2.0.5补气阀 Airadmittancevalve系能自动补入空气，平衡排水管道内压力的单向空气阀。3设计管道布置管道明敷或暗敷布置应根据建筑物的性质、使用要求和建筑平面布置3.13.1.1确定。3.1.2在最冷月平均最低气温0 ℃ 以上，且极端最低气温一5 ℃ 以上地区，可将管道设置于外墙。3.1.3高层建筑中室内排水管道布置应符合下列规定：1立管宜暗设在管道井或管窿内。立管明设且其管径大于或等于ll0mm时，在立管穿越楼层处应采取防止2火灾贯穿的措施。3管径大于或等于 110mm 的明敷排水横支管接入管道井、管窿内的立管时，在穿越管井、管窿壁处应采取防止火灾贯穿的措施。23.1.4横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时， 应施。在管道穿越墙体处的两侧采取防止火灾贯穿的措3.1.5防火套管、阻火圈等的耐火极限不宜小于管道贯穿部位的建筑构件的耐火极限。3.1.6管道不宜布置在热源附近；当不能避免，并导致管道表面温度大于60 ℃ 时，应采取隔热措施。立管与家用灶具边缘净距不得小于0.4m 。3.1.7管道不得穿越烟道、 沉降缝和抗震缝。 管道不宜穿越伸缩缝； 当需要穿越时，应设置伸缩节。3.1.8管道穿越地下室外墙应采取防...
