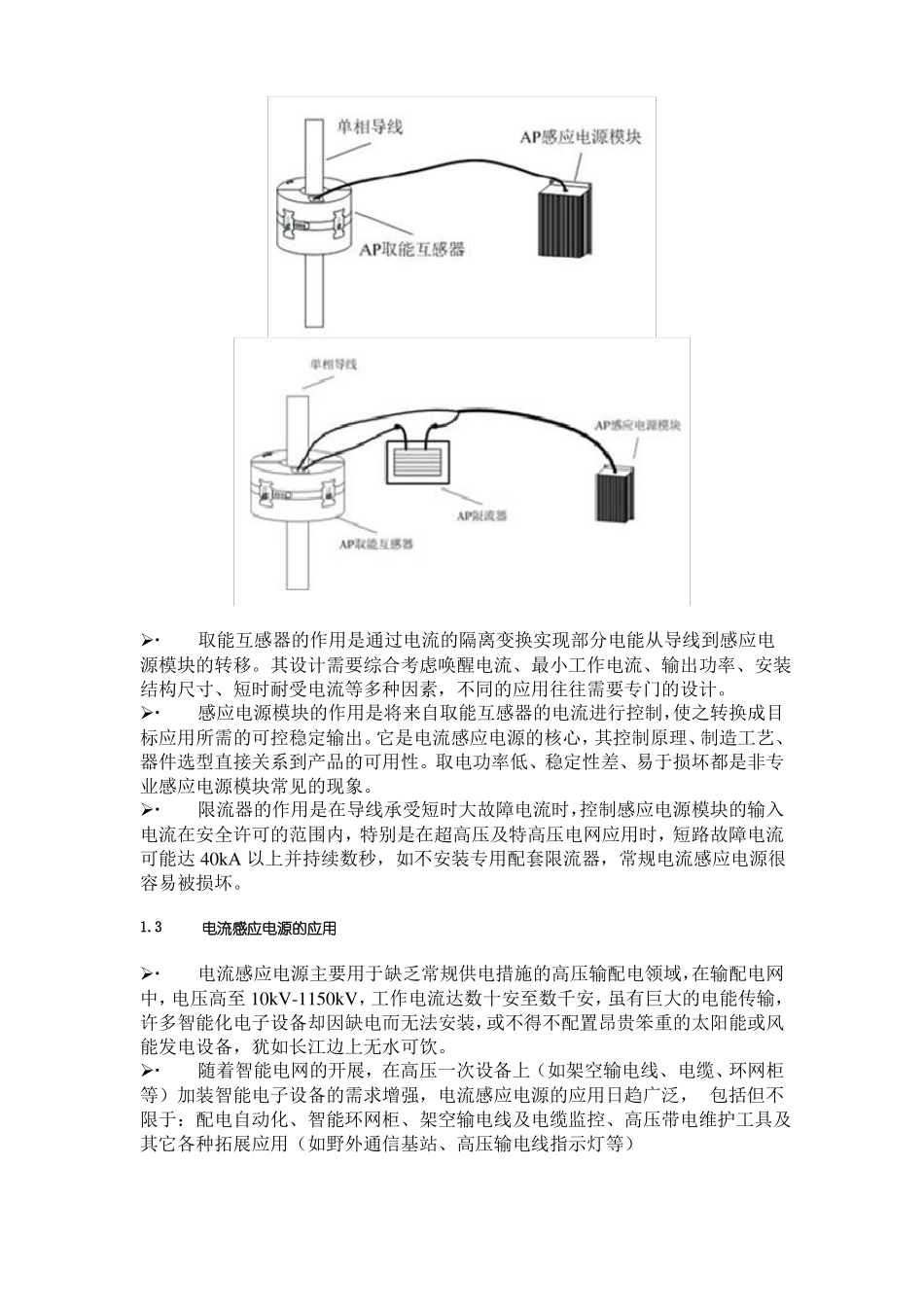

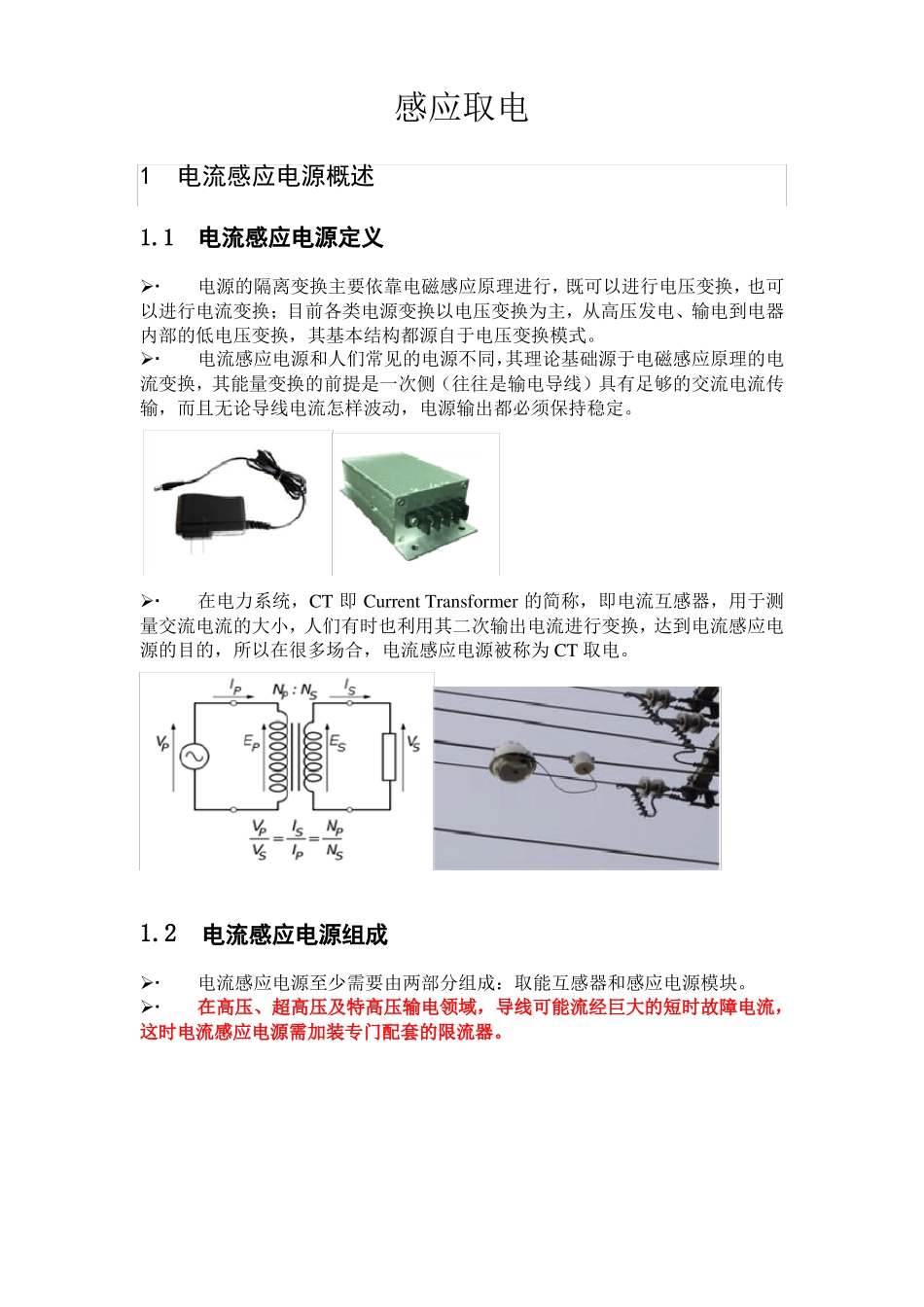

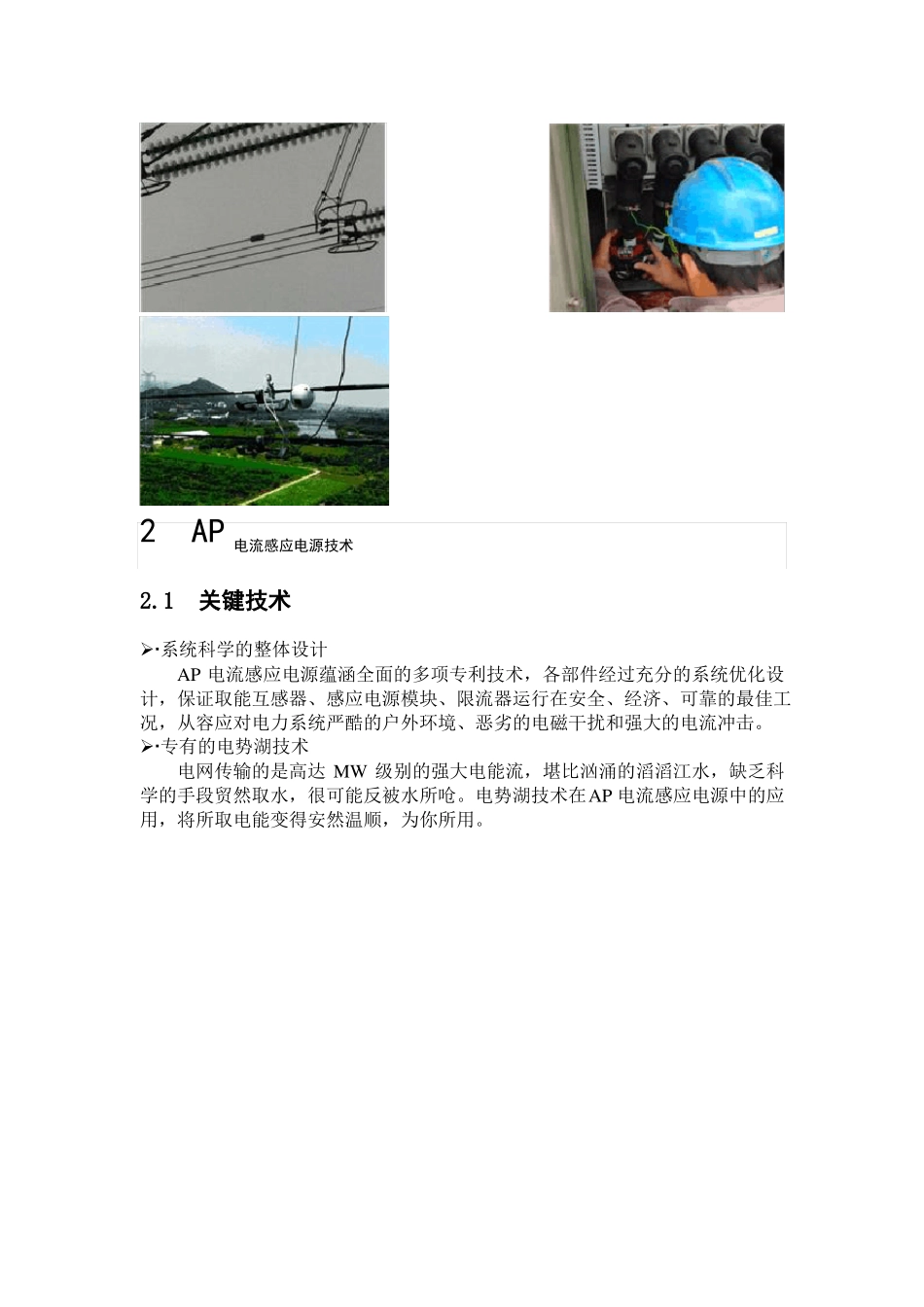

感应取电1电流感应电源概述1.1电流感应电源定义➢电源的隔离变换主要依靠电磁感应原理进行,既可以进行电压变换,也可以进行电流变换;目前各类电源变换以电压变换为主,从高压发电、输电到电器内部的低电压变换,其基本结构都源自于电压变换模式。➢电流感应电源和人们常见的电源不同,其理论基础源于电磁感应原理的电流变换,其能量变换的前提是一次侧(往往是输电导线)具有足够的交流电流传输,而且无论导线电流怎样波动,电源输出都必须保持稳定。➢在电力系统,CT 即 Current Transformer 的简称,即电流互感器,用于测量交流电流的大小,人们有时也利用其二次输出电流进行变换,达到电流感应电源的目的,所以在很多场合,电流感应电源被称为 CT 取电。1.2电流感应电源组成➢电流感应电源至少需要由两部分组成:取能互感器和感应电源模块。➢在高压、超高压及特高压输电领域,导线可能流经巨大的短时故障电流,这时电流感应电源需加装专门配套的限流器。➢取能互感器的作用是通过电流的隔离变换实现部分电能从导线到感应电源模块的转移。其设计需要综合考虑唤醒电流、最小工作电流、输出功率、安装结构尺寸、短时耐受电流等多种因素,不同的应用往往需要专门的设计。➢感应电源模块的作用是将来自取能互感器的电流进行控制,使之转换成目标应用所需的可控稳定输出。它是电流感应电源的核心,其控制原理、制造工艺、器件选型直接关系到产品的可用性。取电功率低、稳定性差、易于损坏都是非专业感应电源模块常见的现象。➢限流器的作用是在导线承受短时大故障电流时,控制感应电源模块的输入电流在安全许可的范围内,特别是在超高压及特高压电网应用时,短路故障电流可能达 40kA 以上并持续数秒,如不安装专用配套限流器,常规电流感应电源很容易被损坏。1.3电流感应电源的应用➢电流感应电源主要用于缺乏常规供电措施的高压输配电领域,在输配电网中,电压高至 10kV-1150kV,工作电流达数十安至数千安,虽有巨大的电能传输,许多智能化电子设备却因缺电而无法安装,或不得不配置昂贵笨重的太阳能或风能发电设备,犹如长江边上无水可饮。➢随着智能电网的开展,在高压一次设备上(如架空输电线、电缆、环网柜等)加装智能电子设备的需求增强,电流感应电源的应用日趋广泛, 包括但不限于:配电自动化、智能环网柜、架空输电线及电缆监控、高压带电维护工具及其它各种拓展应用(如野外通信基站、高压输电线指示灯...
