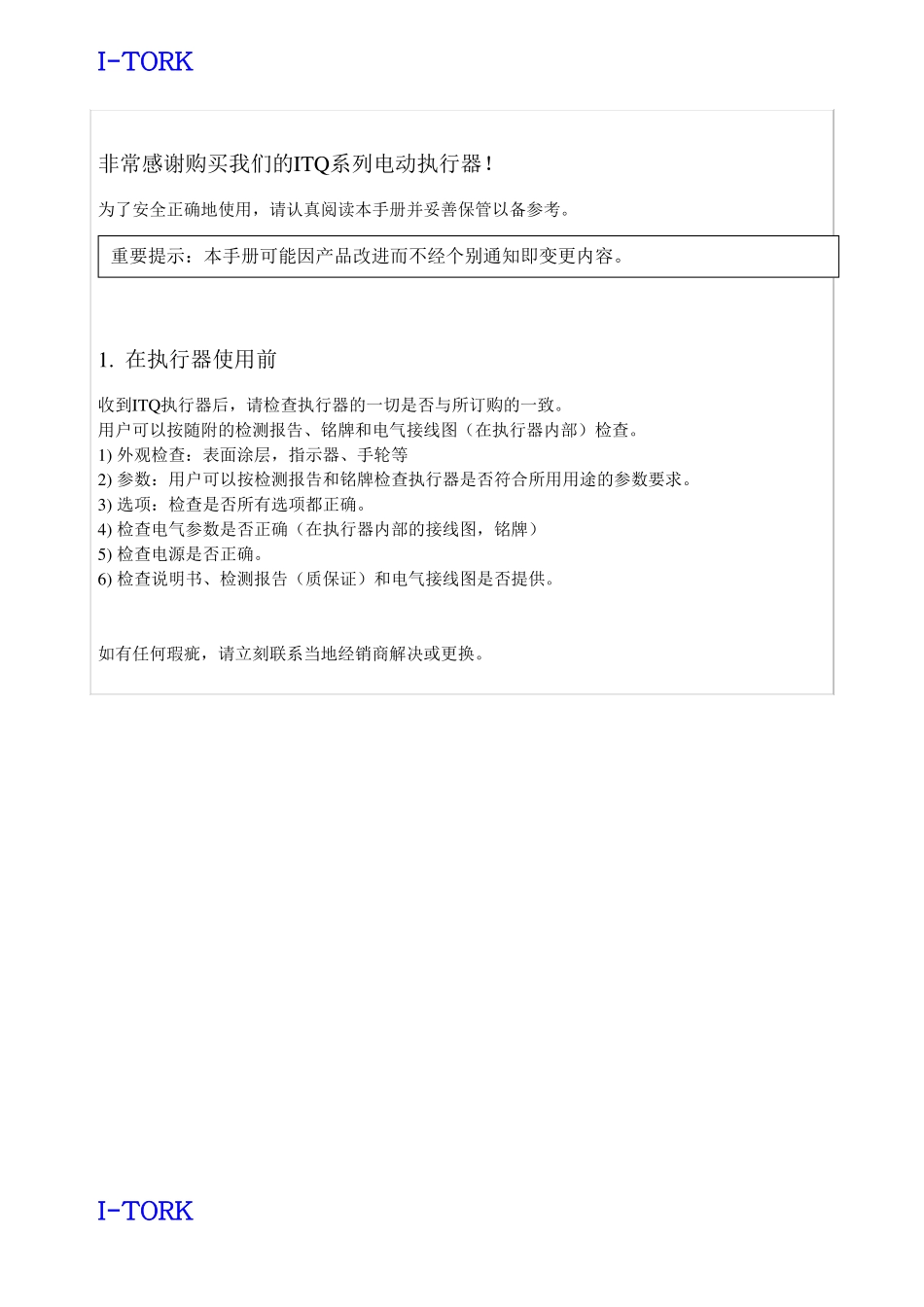

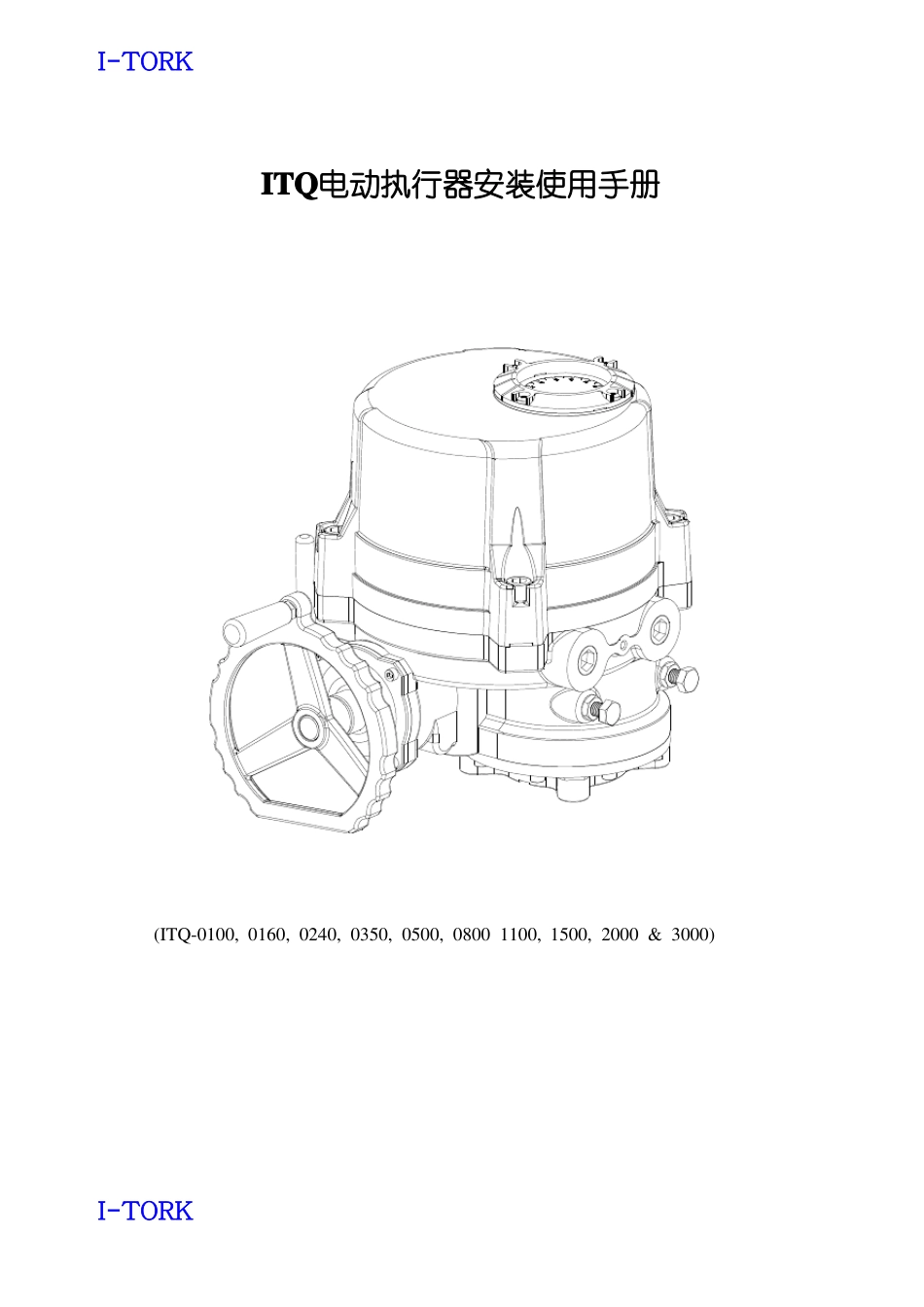

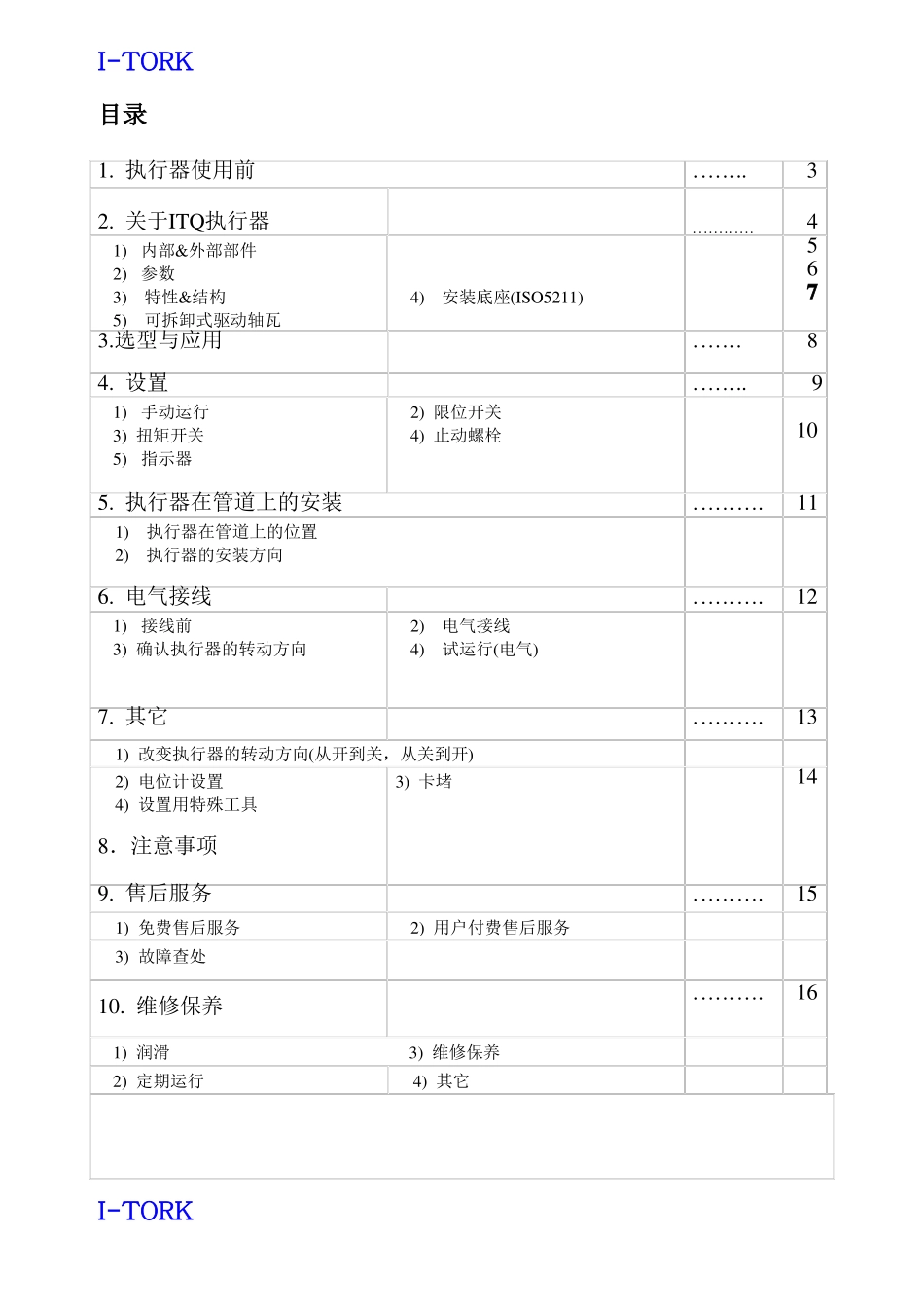

I-TORKITQ电动执行器安装使用手册(ITQ-0100, 0160, 0240, 0350, 0500, 0800 1100, 1500, 2000 & 3000)I-TORKI-TORK目录1. 执行器使用前2. 关于ITQ执行器1) 内部&外部部件2) 参数3)特性&结构4)安装底座(ISO5211)5)可拆卸式驱动轴瓦3.选型与应用4. 设置1) 手动运行2) 限位开关3) 扭矩开关4) 止动螺栓5) 指示器5. 执行器在管道上的安装1)执行器在管道上的位置2)执行器的安装方向6. 电气接线1) 接线前2)电气接线3) 确认执行器的转动方向4)试运行(电气)7. 其它1) 改变执行器的转动方向(从开到关,从关到开)2) 电位计设置3) 卡堵4) 设置用特殊工具8.注意事项9. 售后服务1) 免费售后服务2) 用户付费售后服务3) 故障查处10. 维修保养1) 润滑3) 维修保养2) 定期运行4) 其它I-TORK……..……………….……..……….……….……….……….……….345678910111213141516I-TORK非常感谢购买我们的ITQ系列电动执行器!为了安全正确地使用,请认真阅读本手册并妥善保管以备参考。重要提示:本手册可能因产品改进而不经个别通知即变更内容。1. 在执行器使用前收到ITQ执行器后,请检查执行器的一切是否与所订购的一致。用户可以按随附的检测报告、铭牌和电气接线图(在执行器内部)检查。1) 外观检查:表面涂层,指示器、手轮等2) 参数:用户可以按检测报告和铭牌检查执行器是否符合所用用途的参数要求。3) 选项:检查是否所有选项都正确。4) 检查电气参数是否正确(在执行器内部的接线图,铭牌)5) 检查电源是否正确。6) 检查说明书、检测报告(质保证)和电气接线图是否提供。如有任何瑕疵,请立刻联系当地经销商解决或更换。I-TORKI-TORK2. ITQ 执行器1)外部部件ITQ0100 ~ ITQ1100I-TORKI-TORKITQ1500 ~ ITQ3000I-TORKI-TORK2) 内部部件CAPACITORCAPACITTERMINAL BLOCK ASSEMBLYMOTORLIMIT SWITCH ASSEMBLYPOTENTIOMETER ASSEMBLYTORQUE SWITCH ASSEMBLYITQ0160 ~ ITQ1100TERMINAL BLOCK ASSEMBLYMOTORPOTENTIOMETER ASSEMBLYTORQUE SWITCH ASSEMBLYLIMIT SWITCH ASSEMBLYITQ1500 ~ ITQ3000I-TORKI-TORK3) 参数(开关式)外壳主电源控制电源占空比(开关型)占空比(调节型)电机限位开关扭矩开关停机保护(温度)行程角度位置指示器离合手柄自锁机械止动螺栓加热器电缆接口润滑端子排环境温度环境湿度绝缘强度绝缘电阻抗振动外部涂层Weather proof enclosure IP67, NEMA 4 AND ...
