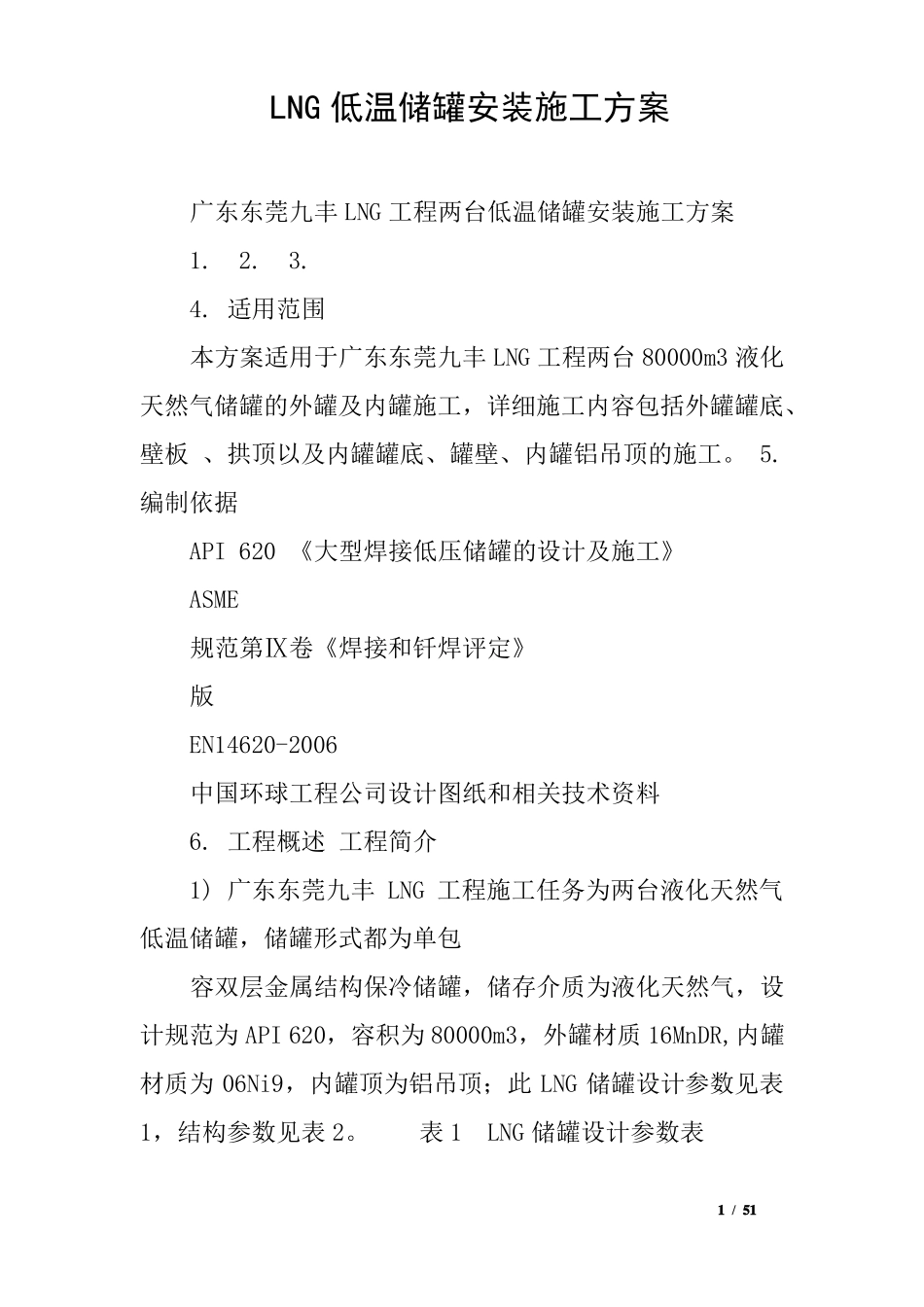

LNG低温储罐安装施工方案

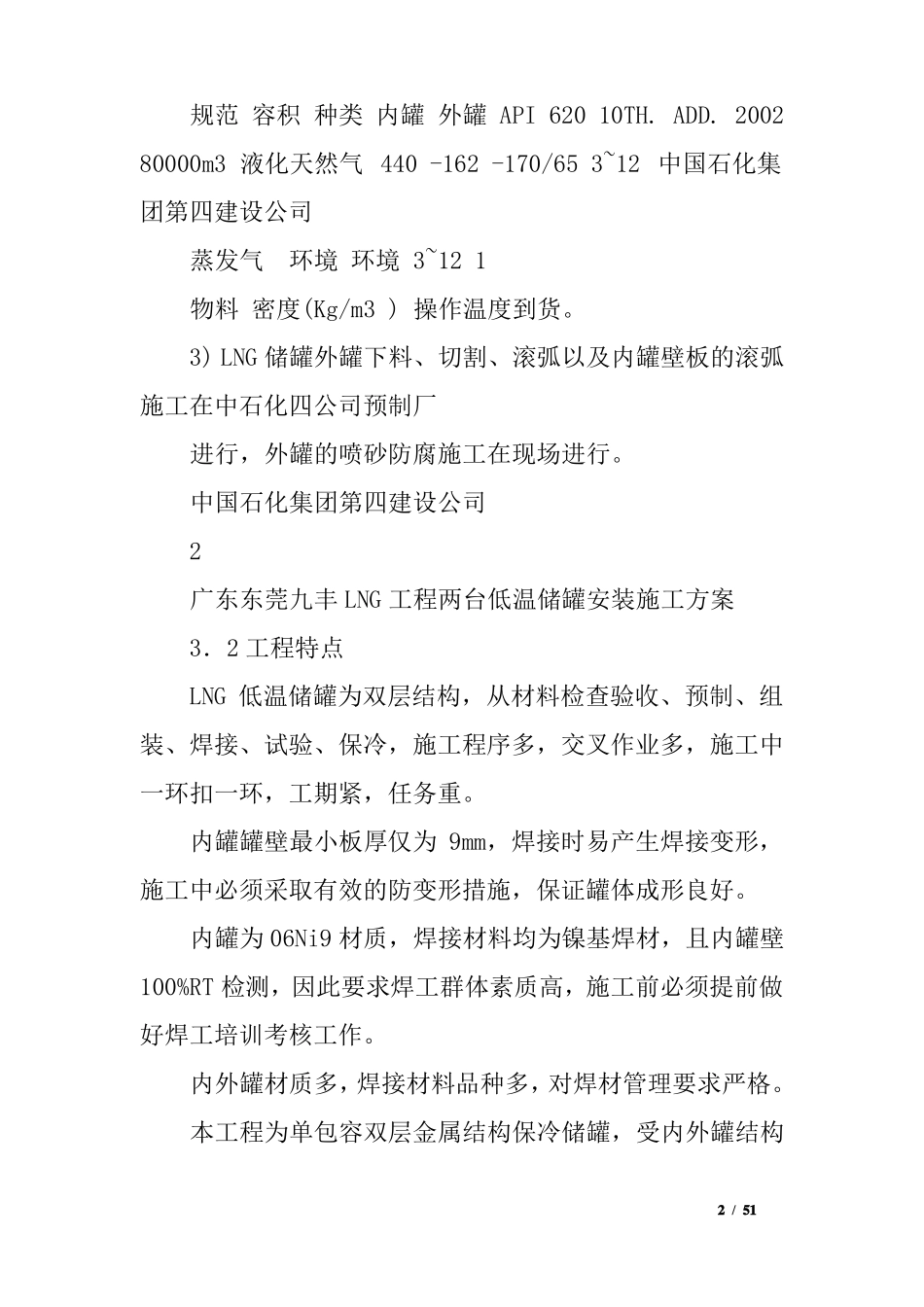

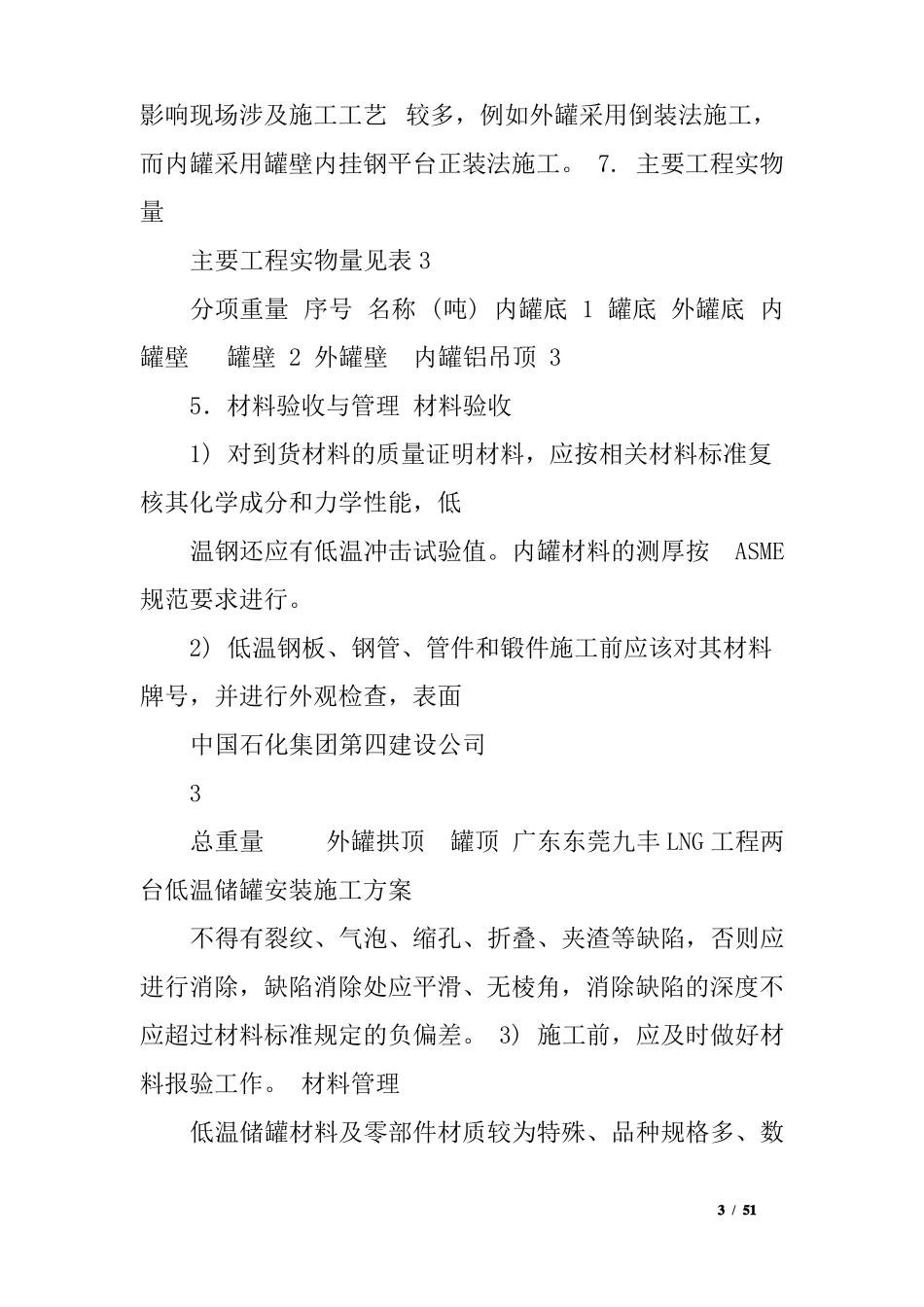

LNG 低温储罐安装施工方案广东东莞九丰 LNG 工程两台低温储罐安装施工方案 1. 2. 3. 4. 适用范围本方案适用于广东东莞九丰 LNG 工程两台 80000m3 液化天然气储罐的外罐及内罐施工，详细施工内容包括外罐罐底、壁板 、拱顶以及内罐罐底、罐壁、内罐铝吊顶的施工。 5.编制依据 API 620 《大型焊接低压储罐的设计及施工》 ASME规范第Ⅸ卷《焊接和钎焊评定》版 EN14620-2006中国环球工程公司设计图纸和相关技术资料 6. 工程概述 工程简介 1) 广东东莞九丰 LNG 工程施工任务为两台液化天然气低温储罐，储罐形式都为单包容双层金属结构保冷储罐，储存介质为液化天然气，设计规范为 API 620，容积为 80000m3，外罐材质 16MnDR,内罐材质为 06Ni9，内罐顶为铝吊顶；此 LNG 储罐设计参数见表1，结构参数见表 2。表 1 LNG 储罐设计参数表20161 / 51规范 容积 种类 内罐 外罐 API 620 10TH. ADD. 200280000m3 液化天然气 440 -162 -170/65 3~12 中国石化集团第四建设公司蒸发气环境 环境 3~12 1物料 密度(Kg/m3 ) 操作温度到货。 3) LNG 储罐外罐下料、切割、滚弧以及内罐壁板的滚弧施工在中石化四公司预制厂进行，外罐的喷砂防腐施工在现场进行。中国石化集团第四建设公司 2广东东莞九丰 LNG 工程两台低温储罐安装施工方案 3．2 工程特点 LNG 低温储罐为双层结构，从材料检查验收、预制、组装、焊接、试验、保冷，施工程序多，交叉作业多，施工中一环扣一环，工期紧，任务重。内罐罐壁最小板厚仅为 9mm，焊接时易产生焊接变形，施工中必须采取有效的防变形措施，保证罐体成形良好。内罐为 06Ni9 材质，焊接材料均为镍基焊材，且内罐壁100%RT 检测，因此要求焊工群体素质高，施工前必须提前做好焊工培训考核工作。内外罐材质多，焊接材料品种多，对焊材管理要求严格。本工程为单包容双层金属结构保冷储罐，受内外罐结构20162 / 51影响现场涉及施工工艺 较多，例如外罐采用倒装法施工，而内罐采用罐壁内挂钢平台正装法施工。 7. 主要工程实物量主要工程实物量见表 3分项重量 序号 名称 (吨) 内罐底 1 罐底 外罐底 内罐壁罐壁 2 外罐壁内罐铝吊顶 3 5．材料验收与管理 材料验收 1) 对到货材料的质量证明材料，应按相关材料标准复核其化学成分和力学性能，低温钢还应有低温冲击试验值。内罐材料的测厚按ASME规范要求进行。 2) 低温钢板、钢管、管件和锻件施工...
