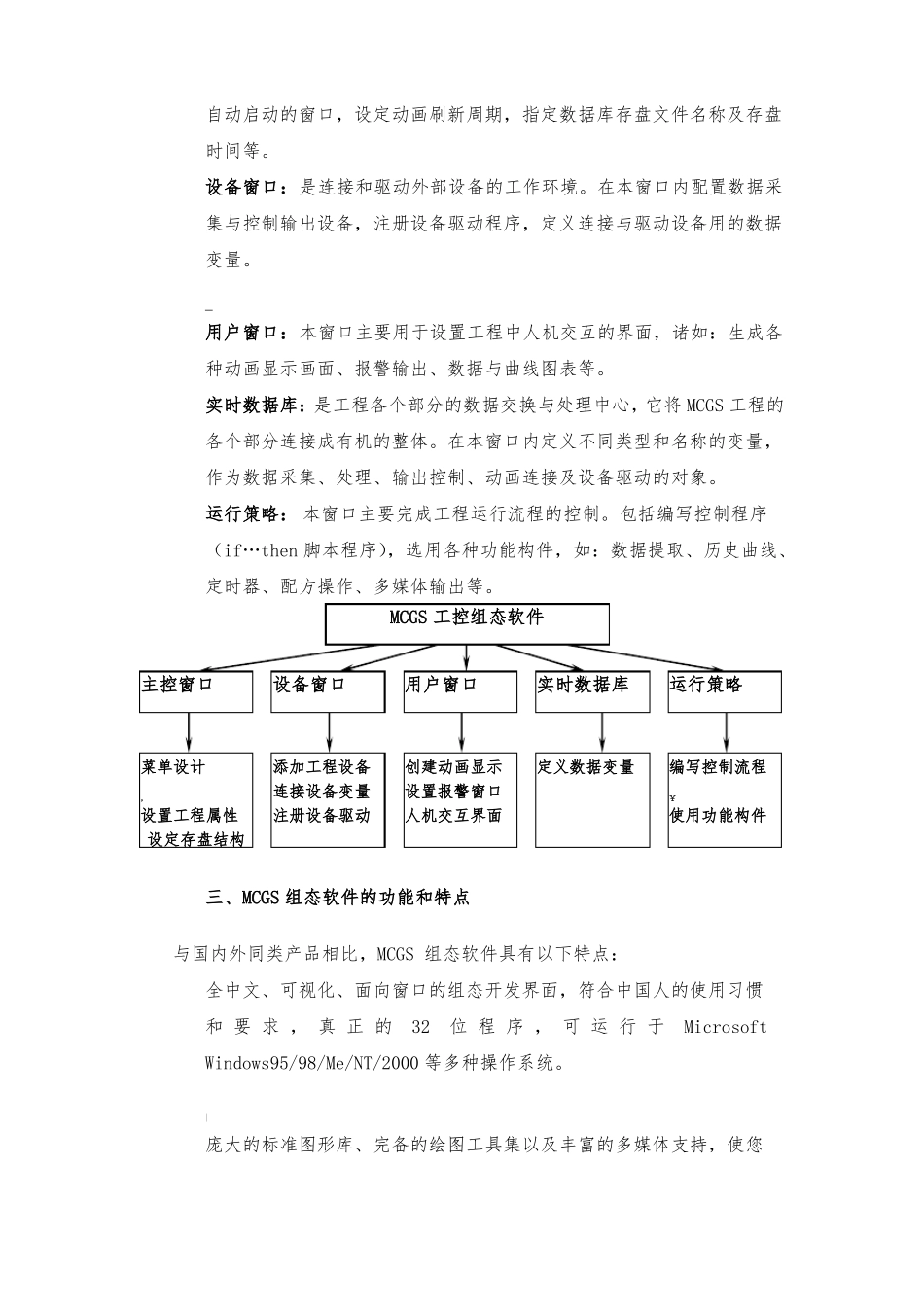

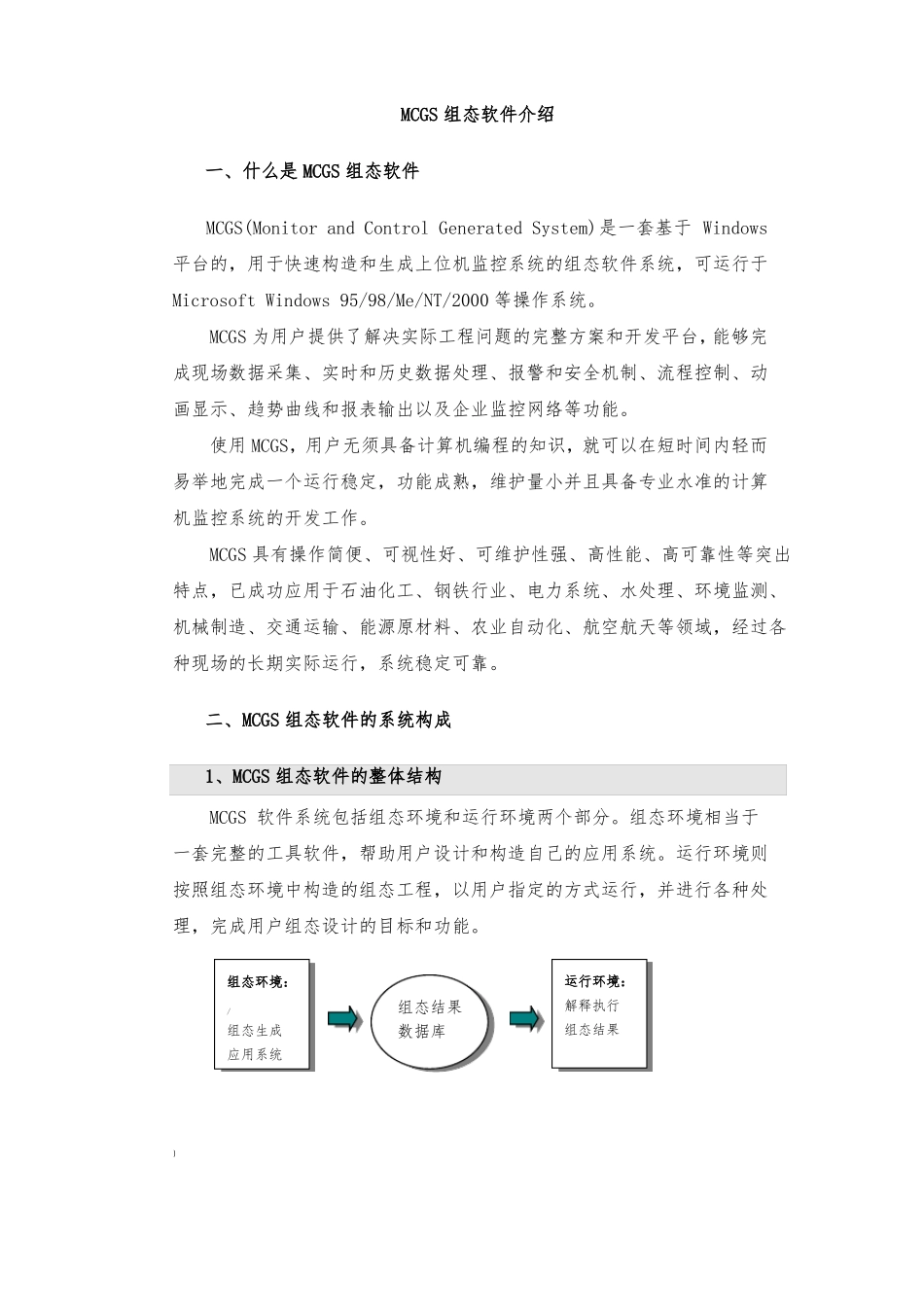

MCGS 组态软件介绍一、什么是 MCGS 组态软件MCGS(Monitor and Control Generated System)是一套基于 Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000 等操作系统。MCGS 为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。使用 MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完成一个运行稳定，功能成熟，维护量小并且具备专业水准的计算机监控系统的开发工作。MCGS 具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化、航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。二、MCGS 组态软件的系统构成1、MCGS 组态软件的整体结构MCGS 软件系统包括组态环境和运行环境两个部分。组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。}组态环境：/运行环境：组态生成应用系统组态结果数据库解释执行组态结果MCGS 组态软件（以下简称 MCGS）由“MCGS 组态环境”和“MCGS 运行环境”两个系统组成。两部分互相独立，又紧密相关。MCGS 组态环境是生成用户应用系统的工作环境，由可执行程序支持，其存放于 MCGS 目录的 Program 子目录中。用户在 MCGS 组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg 的工程文件，又称为组态结果数据库，其与 MCGS 运行环境一起，构成了用户应用系统，统称为“工程” 。MCGS 运行环境是用户应用系统的运行环境，由可执行程序支持，其存放于MCGS 目录的 Program 子目录中。在运行环境中完成对工程的控制工作。2、MCGS 组态软件五大组成部分MCGS 组态软件所建立的工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成，每一部分分别进行组态操作，完成不同的工作，具有不同的特性。主控窗口：是工程的主窗口或主框架。在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。主要的组态操作...
