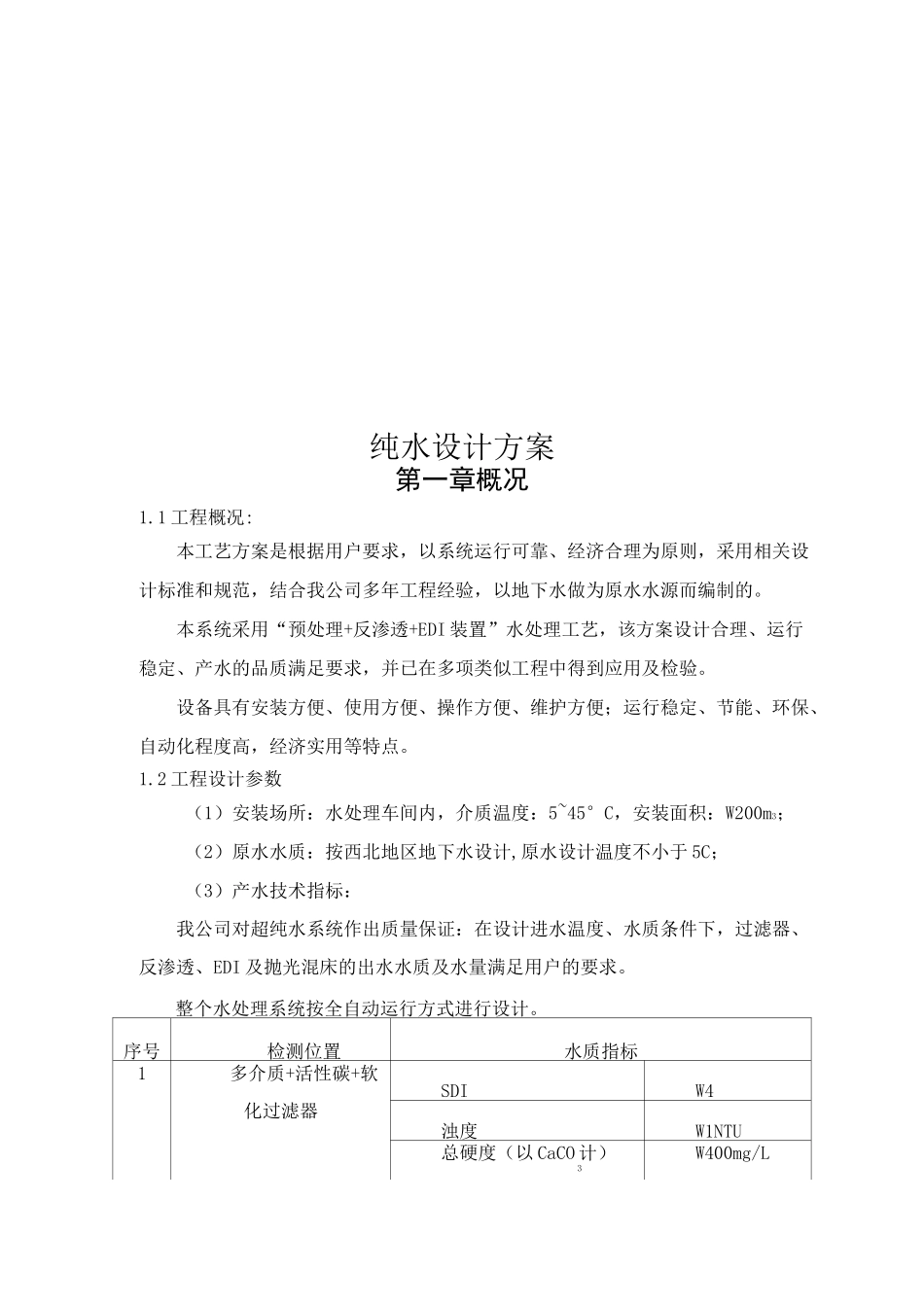

纯水设计方案_第1页
1/23

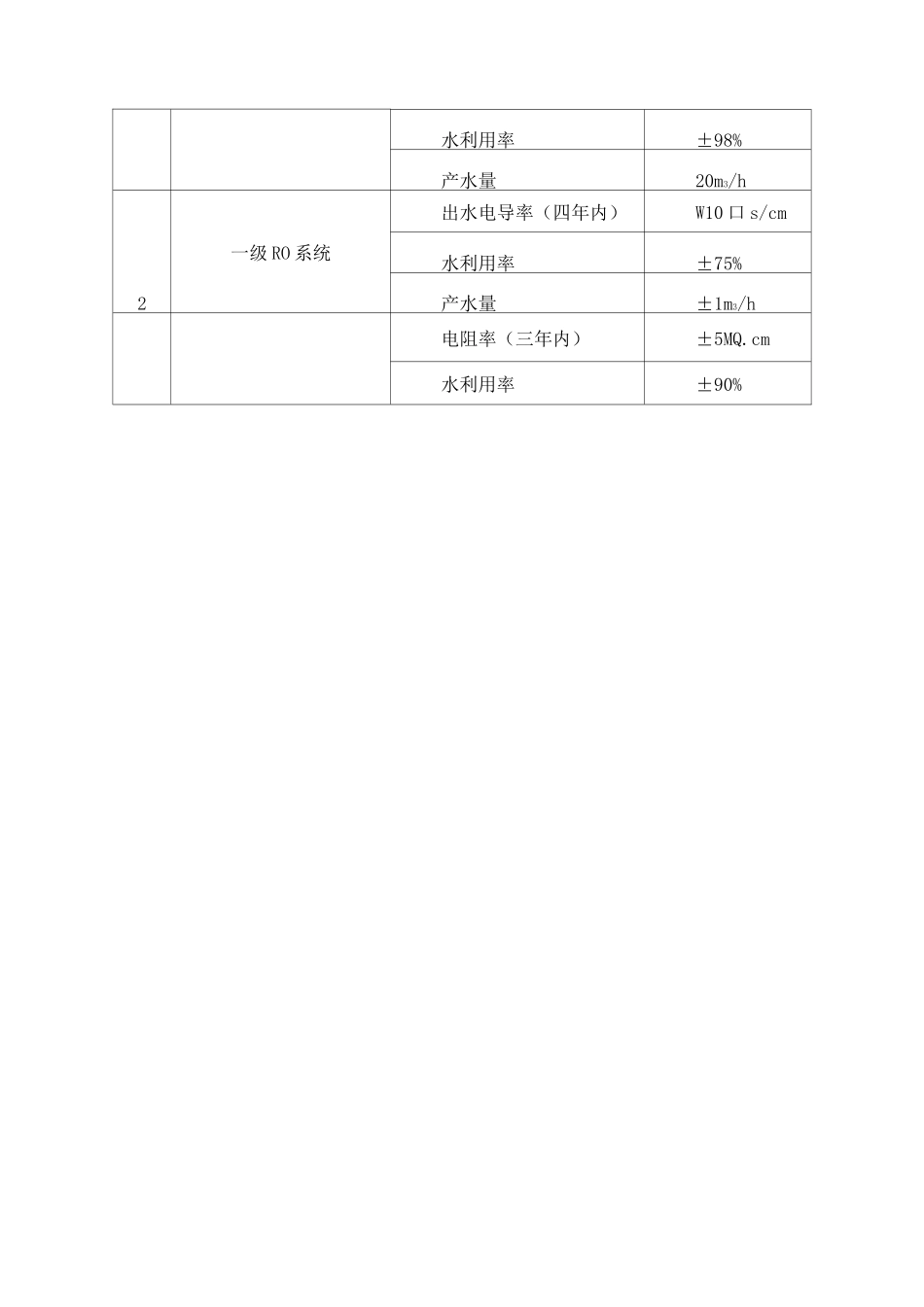

纯水设计方案_第2页
2/23

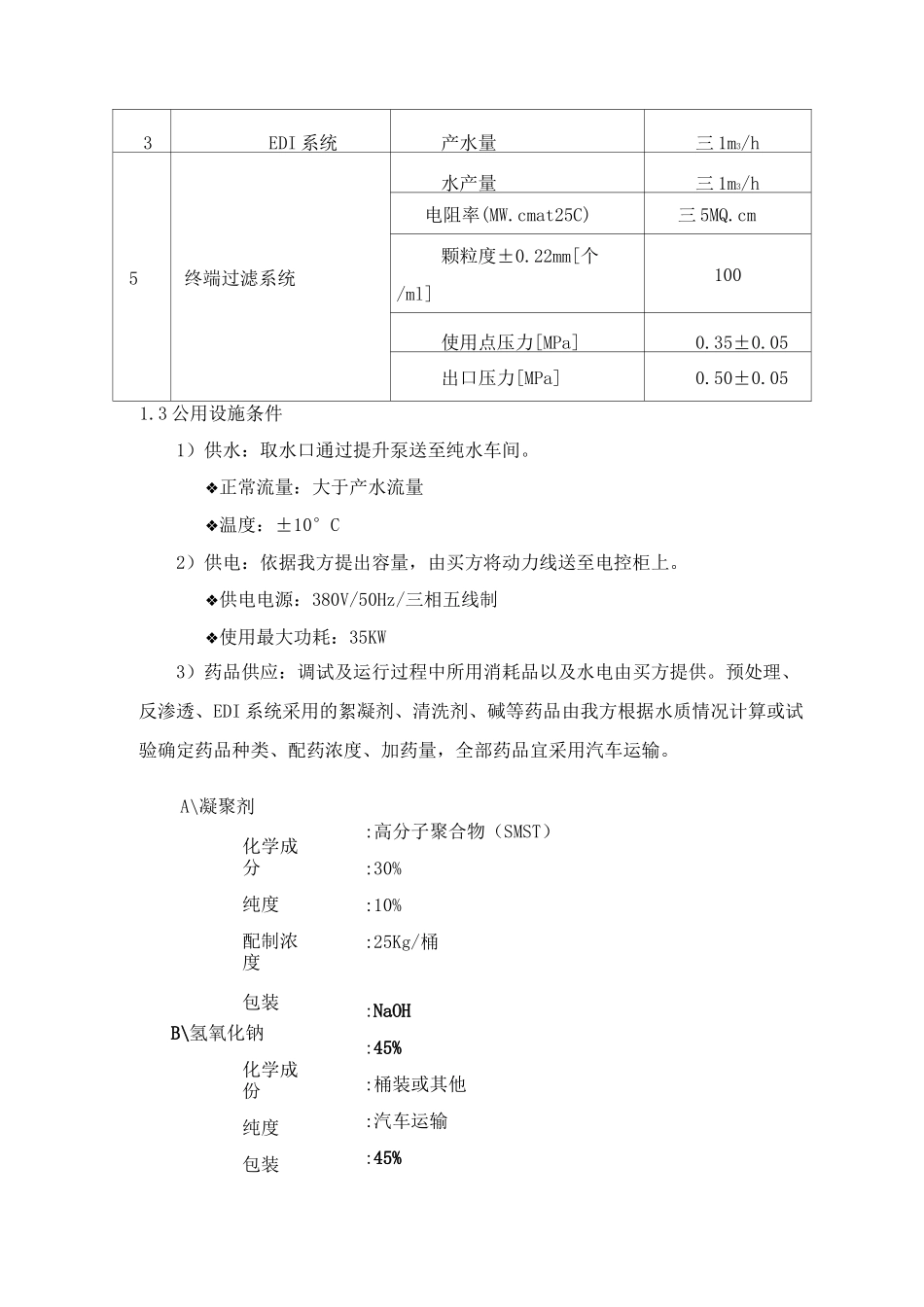

纯水设计方案_第3页
3/23
纯水设计方案第一章概况1.1 工程概况:本工艺方案是根据用户要求,以系统运行可靠、经济合理为原则,采用相关设计标准和规范,结合我公司多年工程经验,以地下水做为原水水源而编制的。本系统采用“预处理+反渗透+EDI 装置”水处理工艺,该方案设计合理、运行稳定、产水的品质满足要求,并已在多项类似工程中得到应用及检验。设备具有安装方便、使用方便、操作方便、维护方便;运行稳定、节能、环保、自动化程度高,经济实用等特点。1.2 工程设计参数(1)安装场所:水处理车间内,介质温度:5~45°C,安装面积:W200m3;(2)原水水质:按西北地区地下水设计,原水设计温度不小于 5C;(3)产水技术指标:我公司对超纯水系统作出质量保证:在设计进水温度、水质条件下,过滤器、反渗透、EDI 及抛光混床的出水水质及水量满足用户的要求。整个水处理系统按全自动运行方式进行设计。序号检测位置水质指标1多介质+活性碳+软化过滤器SDIW4浊度W1NTU总硬度(以 CaCO 计)3W400mg/L水利用率±98%产水量20m3/h2一级 RO 系统出水电导率(四年内)W10 口 s/cm水利用率±75%产水量±1m3/h电阻率(三年内)±5MQ.cm水利用率±90%A\凝聚剂化学成分纯度配制浓度包装B\氢氧化钠化学成份纯度包装3EDI 系统产水量三 1m3/h5终端过滤系统水产量三 1m3/h电阻率(MW.cmat25C)三 5MQ.cm颗粒度±0.22mm[个/ml]100使用点压力[MPa]0.35±0.05出口压力[MPa]0.50±0.051.3 公用设施条件1)供水:取水口通过提升泵送至纯水车间。❖正常流量:大于产水流量❖温度:±10°C2)供电:依据我方提出容量,由买方将动力线送至电控柜上。❖供电电源:380V/50Hz/三相五线制❖使用最大功耗:35KW3)药品供应:调试及运行过程中所用消耗品以及水电由买方提供。预处理、反渗透、EDI 系统采用的絮凝剂、清洗剂、碱等药品由我方根据水质情况计算或试验确定药品种类、配药浓度、加药量,全部药品宜采用汽车运输。:高分子聚合物(SMST):30%:10%:25Kg/桶:NaOH:45%:桶装或其他:汽车运输:45%加药量:1-2ppm1.5 工程范围我方提供一套完整的化学水处理系统,即从原水箱进口母管(包括阀门、仪表)到纯水泵出口 1.0 米为止所有的设备,包括过滤器及其加药装置、反洗设备,反渗透装置、EDI 装置及其加药装置、化学清洗系统装置等设备、附件和所供设备内部管道、阀门及其附件、所供设备之间的连接管道、阀门及其附件、和所供设备内部管道、阀门及其附件、所供设备之间的连接管道、...
