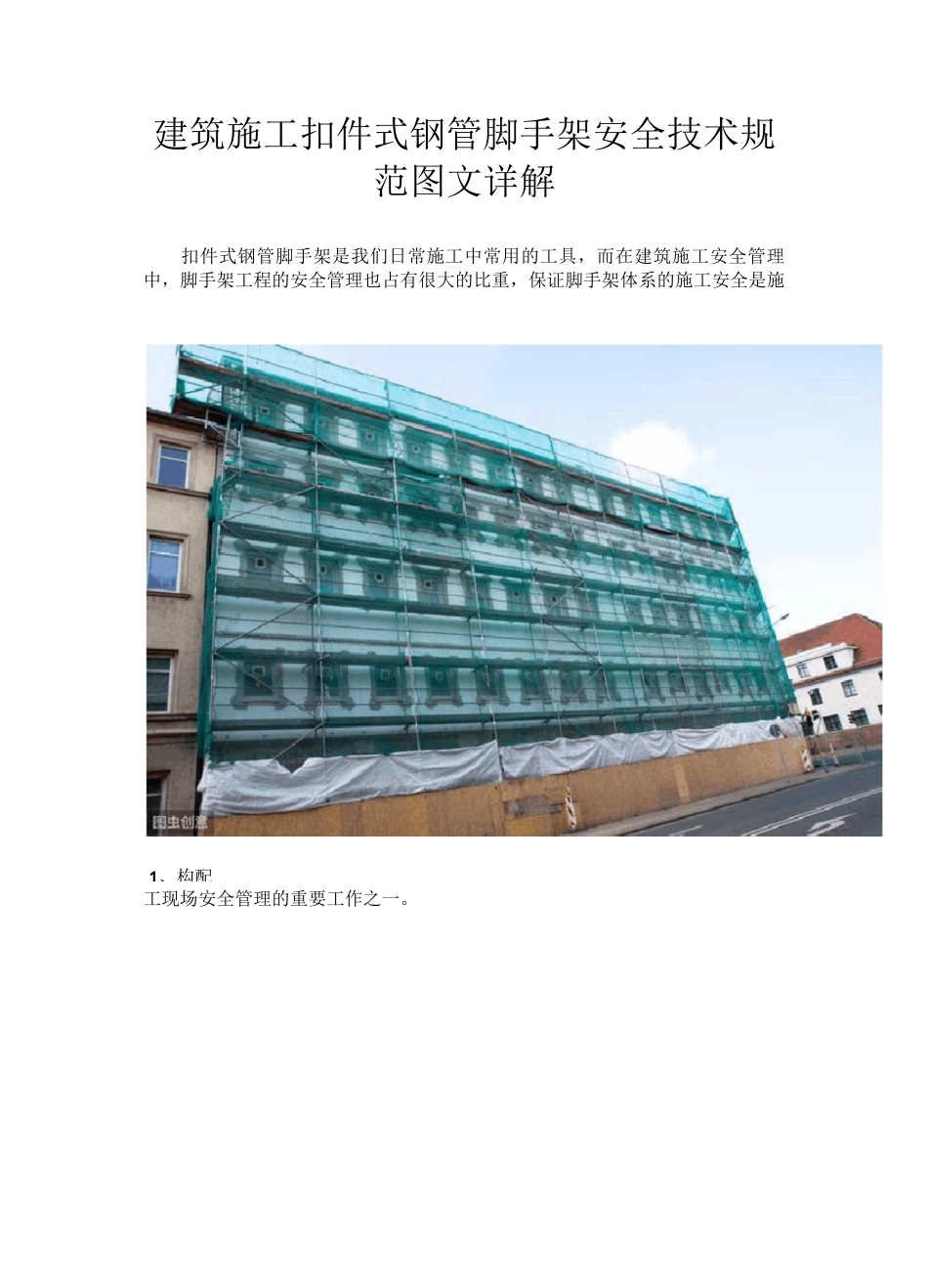

建筑施工扣件式钢管脚手架安全技术规范图文详解

f111、构配建筑施工扣件式钢管脚手架安全技术规范图文详解扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。宜轩步距執向扫向扫地轩拋撑〔向水利貢大横杆卜•立杆+'勢刀挥（+字立杆纵距（跨卜向水乎杆苗横杆）底座示直图1. 钢管：脚手架钢管宜采用① 48.3x3.6 钢管（方案据实计算）。每根钢管的最大质量不应大于 25.8kg。2. 脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg,木脚手板厚度不应小于 50mm，两端应采用直径为 4mm 的镀锌钢丝各设两道箍。3. 扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到 65N・m 时，不得发生破环。4. 悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于 160mm。2、纵向水平杆1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于 3 跨（如下图 2.1）；不应小于 3图2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：纵向水竽纵向水平仟应设置在立杆内侧.单根杆长度不应凸于 3 胯口（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不应大于纵距的 1/3（如下图 2.2）。两根相邻纵向水平杆的接头不应设 1S 在同步或同跨内；不同步或不同跨两个相邻接头在水平方向措幵的距离不应小于 500mm；各接头申见 1 全最近主节点的距离不应大于纵距的#3。图 2,2（2）搭接长度不应小于 1m,应等间距设置 3 个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于 400mm（如图 2.3）。s?：2图当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图 2.4）。当使用木脚手檢、竹聿片脚手板时*横向水平杆两端均应采用育角扣件固定在纵向水平杆上。生节脚手架主节点必须设置權向氷平杆.且严禁拆除。3、横向水平1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的 1/2；2.当...
