(完整版)WDW-20D电子式万能试验机说明书

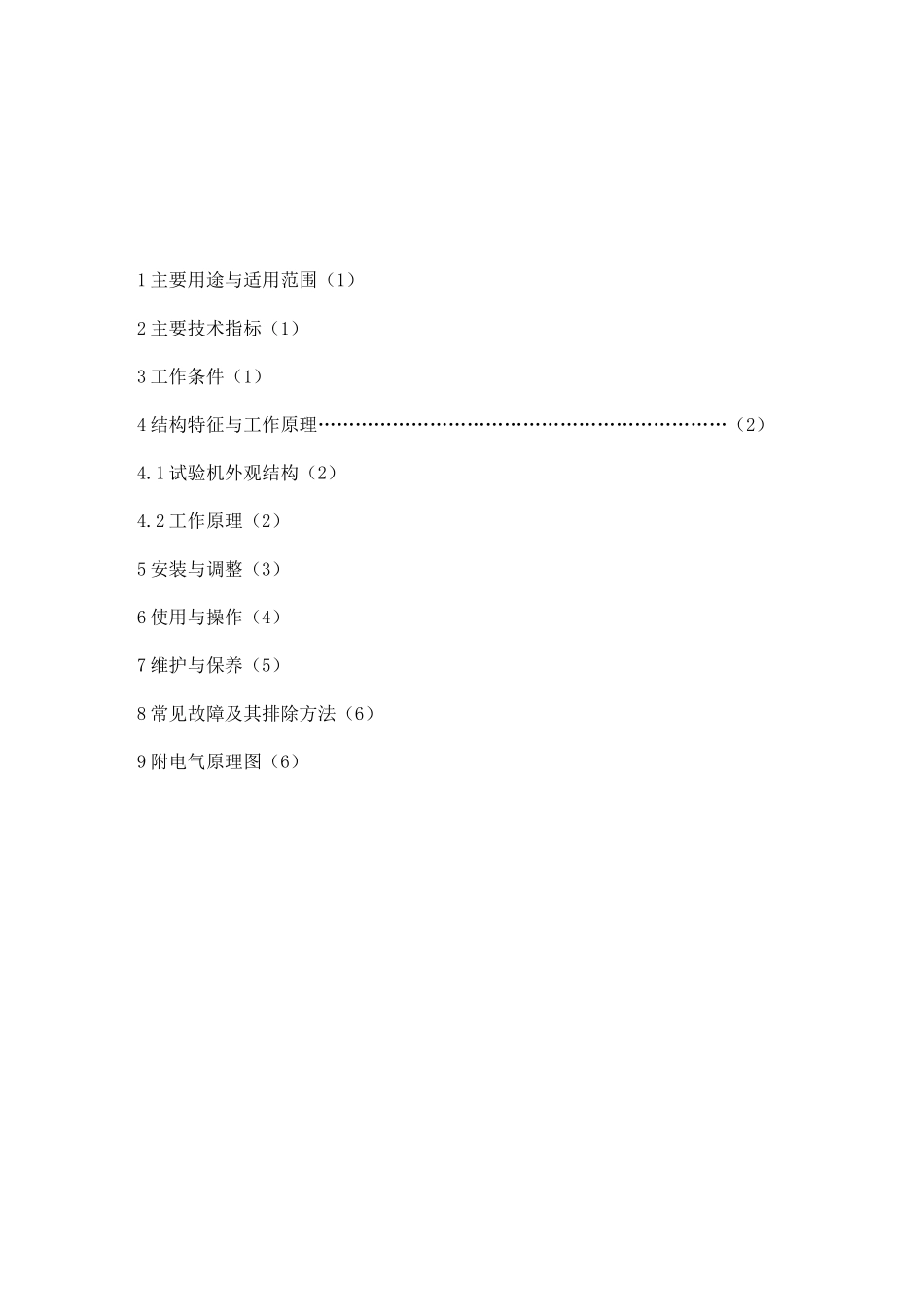

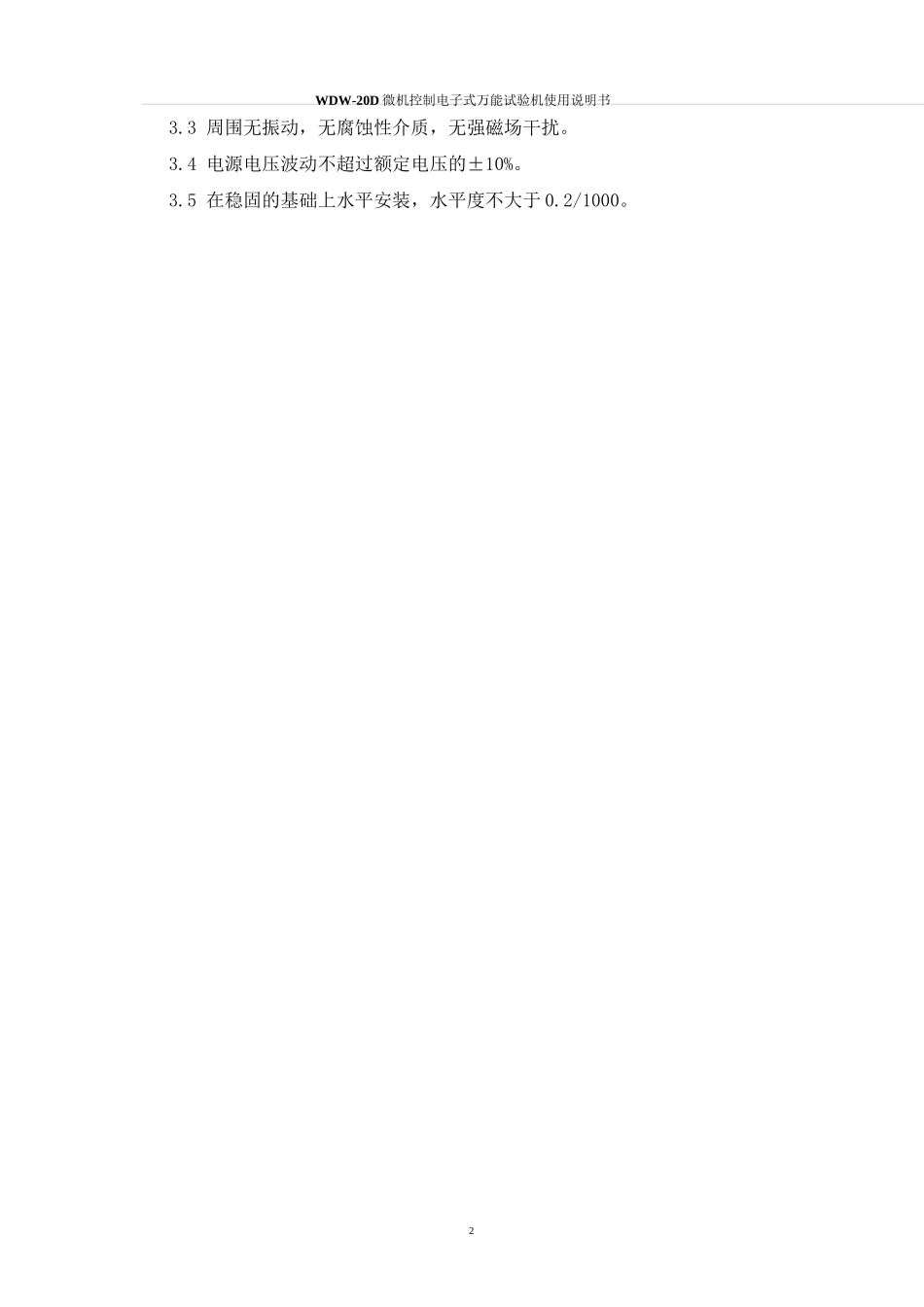

1 主要用途与适用范围（1）2 主要技术指标（1）3 工作条件（1）4 结构特征与工作原理…………………………………………………………（2）4.1 试验机外观结构（2）4.2 工作原理（2）5 安装与调整（3）6 使用与操作（4）7 维护与保养（5）8 常见故障及其排除方法（6）9 附电气原理图（6）WDW-20D 微机控制电子式万能试验机使用说明书3WDW-20D 微机控制电子式万能试验机使用说明书23.3 周围无振动，无腐蚀性介质，无强磁场干扰。3.4 电源电压波动不超过额定电压的±10%。3.5 在稳固的基础上水平安装，水平度不大于 0.2/1000。WDW-20D 微机控制电子式万能试验机使用说明书3■伸辅具启动按钮2.主机5 一急停开3 一压縮辅具4 结构特征与工作原理4.1 结构特征（见附图 1）该试验机由三部分组成：加力部分、动力驱动部分、测力和记录、处理部分。主机与辅具构成试验机的加力框架，主机工作台下的交流伺服电机、交流伺服系统、减速系统构成动力驱动系统，控制器、测控软件、PC 机和打印机构成试验机的控制、数据处理及打印系统。附图1 外观图4.2 工作原理4.2.1 主机部分（见附图 2）主机部分由导向立柱、上横梁、中横梁、工作台组成台式框架，调速系统安装在工作台下部。调速精度高、范围宽、性能稳定的交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。丝杠与丝母之间有消除间隙结构，提高了整机的传动精度。16WDW-20D 微机控制电子式万能试验机使用说明书44.2.1.1 试验空间拉伸试验在上横梁和中横梁之间完成，压缩、弯曲试验在中横梁和工作台之间完成。4.2.1.2 负荷传感器负荷传感器安装在中横梁的下部，在试验机出厂时已装配好，用户不要轻易拆卸。其容许载荷是额定容量的 102%，必须注意试验时施加的载荷不能超出容许范围。4.2.1.3 限位开关安装在主机左侧后方，作为安全措施，可防止中横梁移动时发生碰撞而引起过载情况的出现。当更换辅具后务必调整好限位块的位置。4.2.1.4 启动按钮、急停开关安装在主机右侧前下方。起到通电指示和在紧急情况下使中横梁快速停止移动的作用。按下急停开关伺服系统断电。4.2.2 辅具部分4.2.2.1 万向节部分该部分采用十字插销结构，安装在上横梁下面，用于拉伸试验时的对中调整。该结构不仅保证了转向灵活自如，而且能够限制...
