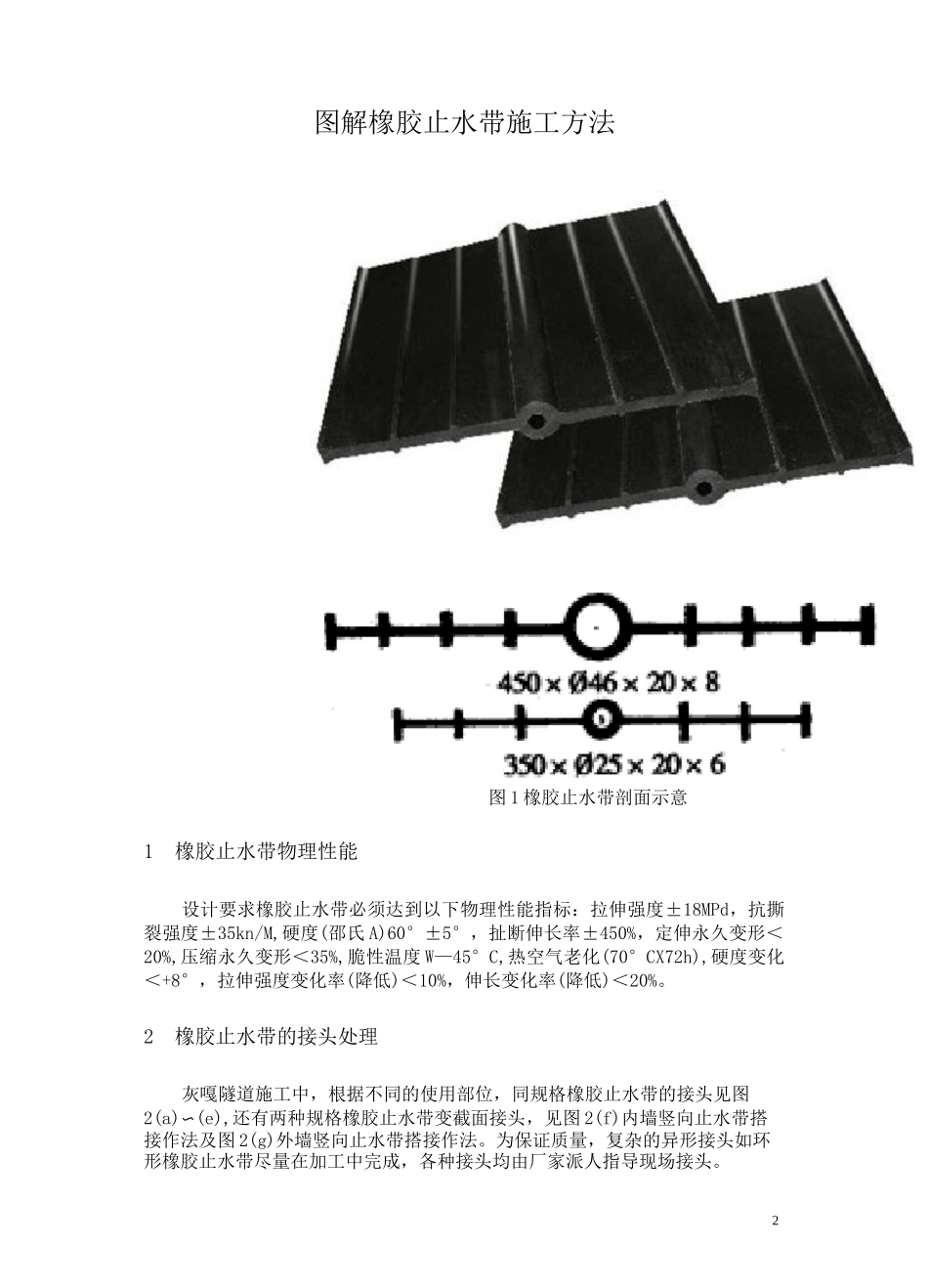

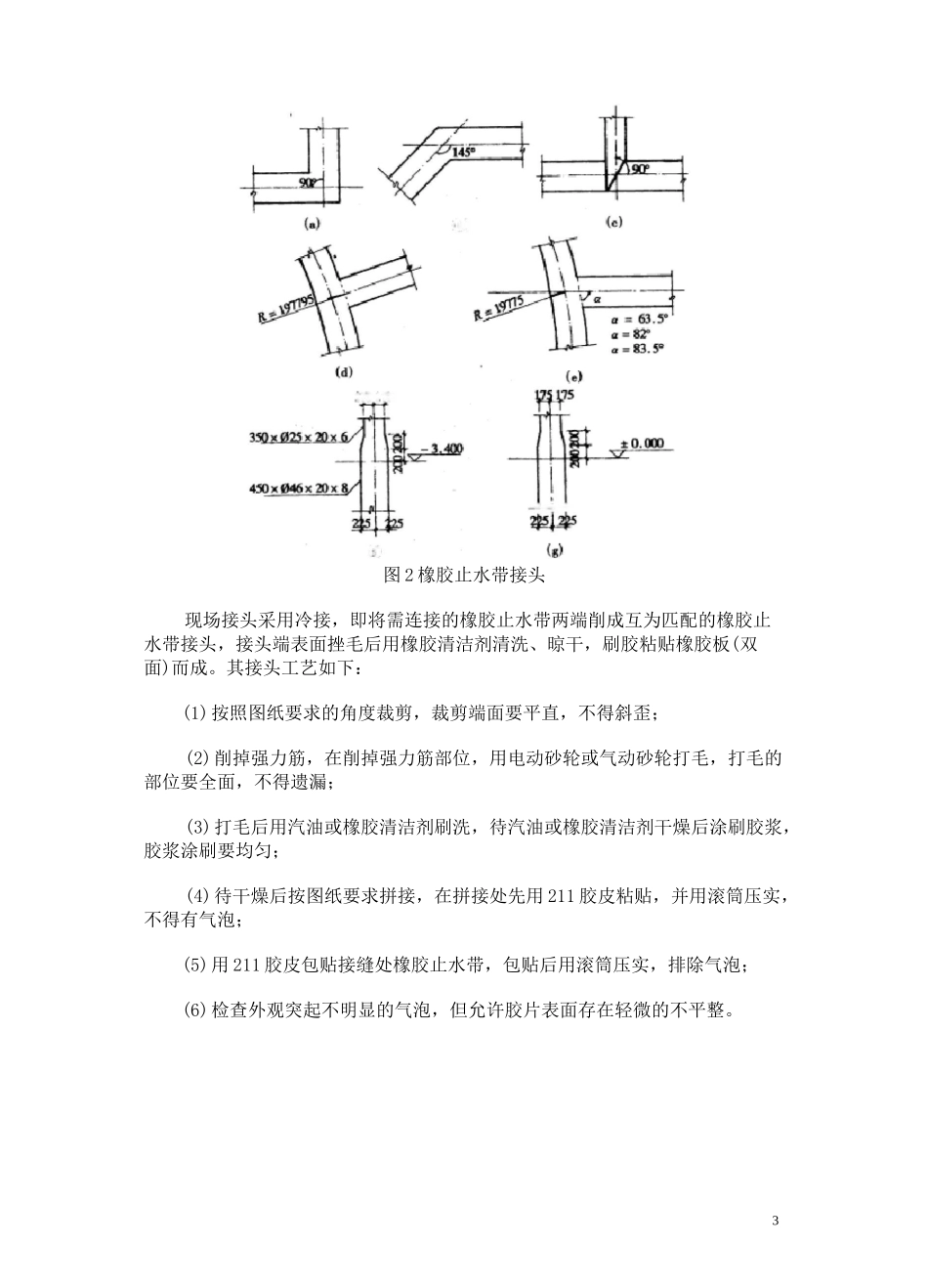

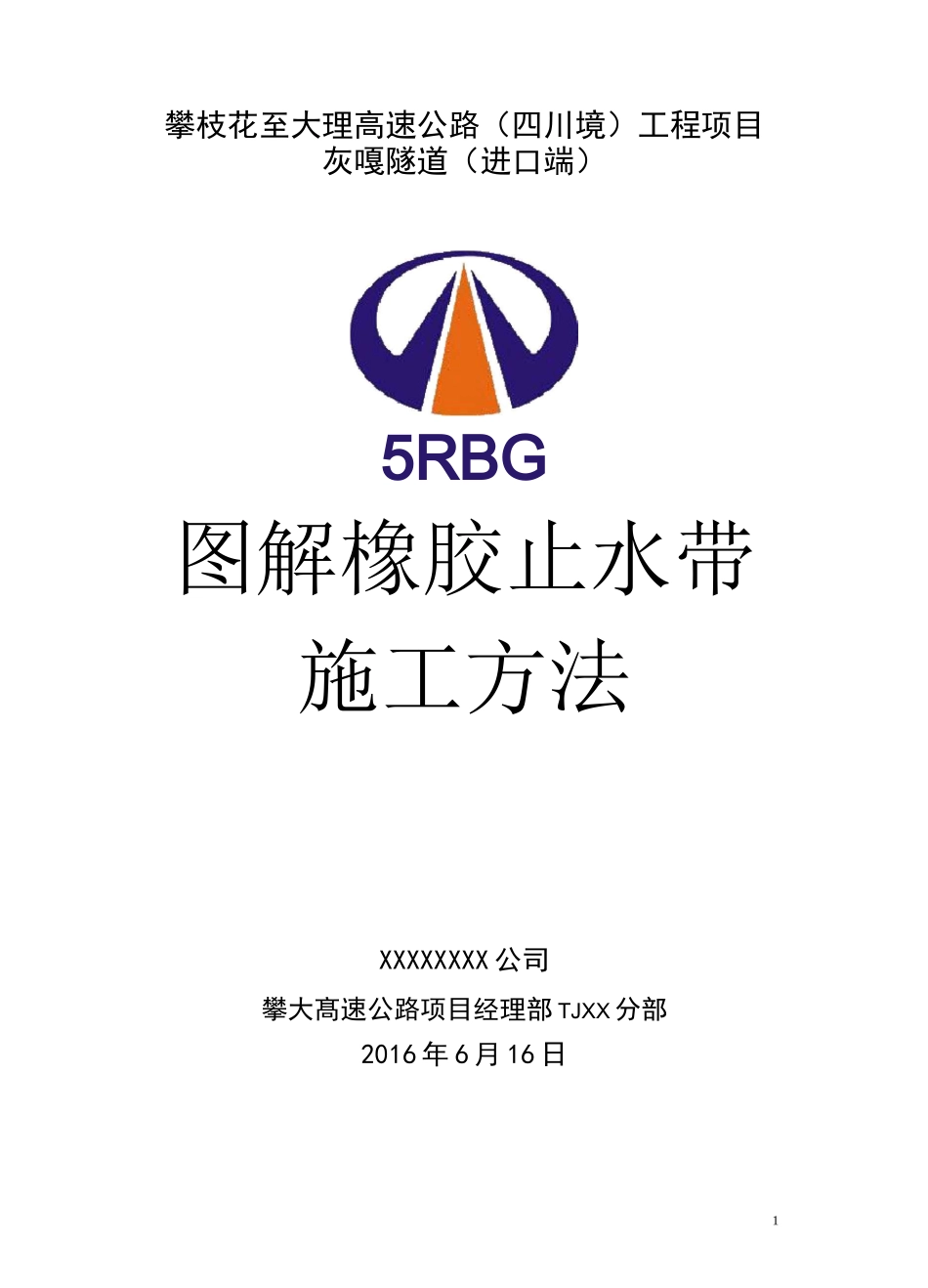

1攀枝花至大理高速公路（四川境）工程项目灰嘎隧道（进口端）5RBG图解橡胶止水带施工方法XXXXXXXX 公司攀大髙速公路项目经理部 TJXX 分部2016 年 6 月 16 日2图解橡胶止水带施工方法图 1 橡胶止水带剖面示意1橡胶止水带物理性能设计要求橡胶止水带必须达到以下物理性能指标：拉伸强度±18MPd，抗撕裂强度±35kn/M,硬度(邵氏 A)60°±5°，扯断伸长率±450%，定伸永久变形＜20%,压缩永久变形＜35%,脆性温度 W—45°C,热空气老化(70°CX72h),硬度变化＜+8°，拉伸强度变化率(降低)＜10%，伸长变化率(降低)＜20%。2橡胶止水带的接头处理灰嘎隧道施工中，根据不同的使用部位，同规格橡胶止水带的接头见图2(a)〜(e),还有两种规格橡胶止水带变截面接头，见图 2(f)内墙竖向止水带搭接作法及图 2(g)外墙竖向止水带搭接作法。为保证质量，复杂的异形接头如环形橡胶止水带尽量在加工中完成，各种接头均由厂家派人指导现场接头。3出175175—Mi—Lt图 2 橡胶止水带接头现场接头采用冷接，即将需连接的橡胶止水带两端削成互为匹配的橡胶止水带接头，接头端表面挫毛后用橡胶清洁剂清洗、晾干，刷胶粘贴橡胶板(双面)而成。其接头工艺如下：(1)按照图纸要求的角度裁剪，裁剪端面要平直，不得斜歪；(2)削掉强力筋，在削掉强力筋部位，用电动砂轮或气动砂轮打毛，打毛的部位要全面，不得遗漏；(3)打毛后用汽油或橡胶清洁剂刷洗，待汽油或橡胶清洁剂干燥后涂刷胶浆，胶浆涂刷要均匀；(4)待干燥后按图纸要求拼接，在拼接处先用 211 胶皮粘贴，并用滚筒压实，不得有气泡；(5)用 211 胶皮包贴接缝处橡胶止水带，包贴后用滚筒压实，排除气泡；(6)检查外观突起不明显的气泡，但允许胶片表面存在轻微的不平整。，J]|卩向止朋带F 阡 廿=廿43橡胶止水带的设置橡胶止水带浇筑于混凝土截面中并伸入相邻的混凝土内，形成一个嵌入混凝土中横穿接缝或施工缝的隔断，阻止水分从施工缝的一面进入另一面。楼板缝橡胶止水带的设置见图 3(a)、3(b),墙缝橡胶止水带的设置见图 3(c),洞口橡胶止水带的设置见图 3(d)。4橡胶止水带橡胶止水带的安装与施工橡胶止水带的安装见图 4。图 4 橡胶止水带安装简图(1)使用同型号的橡胶止水带和标准十字交叉件橡胶止水带,接缝易于安装和连接。橡胶止水带的接缝处应尽量保持垂直,避免十字接缝处成锐角,以免给安装、支模及浇筑混凝土造成困难。(2)橡胶止水带应平整地安放在钢筋卡子内,中间的空心放在伸缩缝位置,由上下的模板(...
