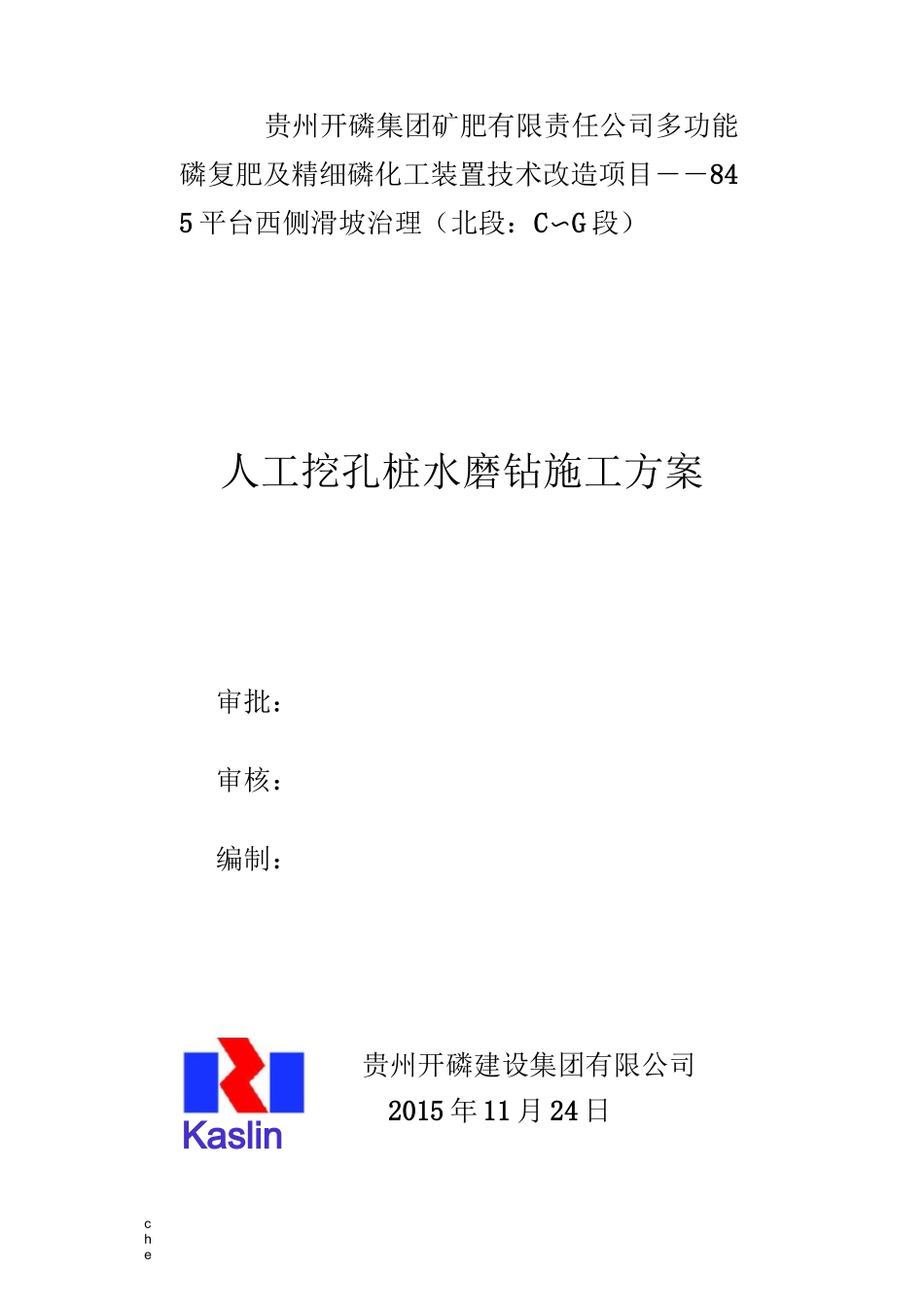

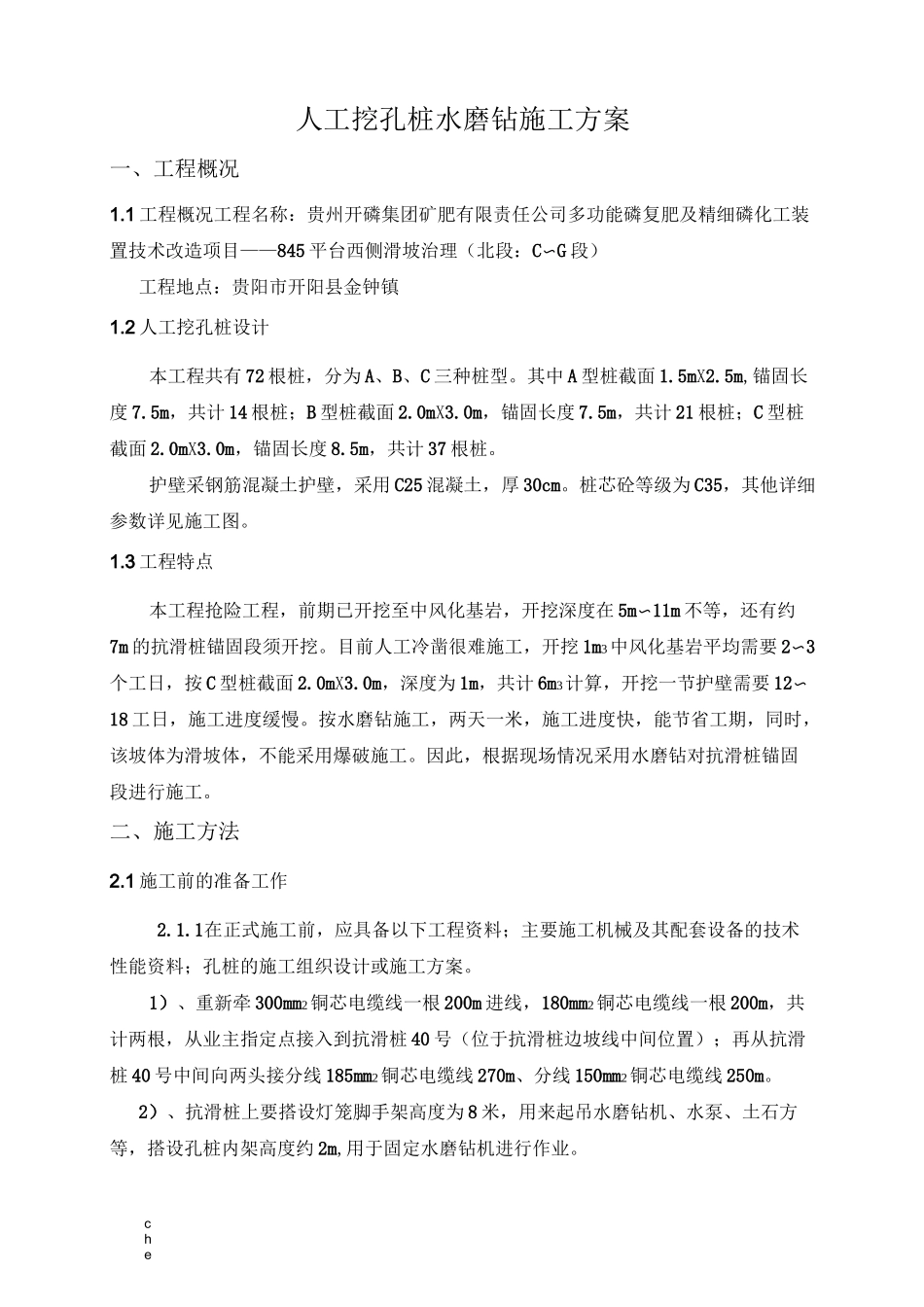

che贵州开磷集团矿肥有限责任公司多功能磷复肥及精细磷化工装置技术改造项目――845 平台西侧滑坡治理（北段：C〜G 段）人工挖孔桩水磨钻施工方案审批：审核：编制：Kaslin贵州开磷建设集团有限公司2015 年 11 月 24 日che人工挖孔桩水磨钻施工方案一、工程概况1.1 工程概况工程名称：贵州开磷集团矿肥有限责任公司多功能磷复肥及精细磷化工装置技术改造项目——845 平台西侧滑坡治理（北段：C〜G 段）工程地点：贵阳市开阳县金钟镇1.2 人工挖孔桩设计本工程共有 72 根桩，分为 A、B、C 三种桩型。其中 A 型桩截面 1.5mX2.5m,锚固长度 7.5m，共计 14 根桩；B 型桩截面 2.0mX3.0m，锚固长度 7.5m，共计 21 根桩；C 型桩截面 2.0mX3.0m，锚固长度 8.5m，共计 37 根桩。护壁采钢筋混凝土护壁，采用 C25 混凝土，厚 30cm。桩芯砼等级为 C35，其他详细参数详见施工图。1.3 工程特点本工程抢险工程，前期已开挖至中风化基岩，开挖深度在 5m〜11m 不等，还有约7m 的抗滑桩锚固段须开挖。目前人工冷凿很难施工，开挖 1m3中风化基岩平均需要 2〜3个工日，按 C 型桩截面 2.0mX3.0m，深度为 1m，共计 6m3计算，开挖一节护壁需要 12〜18 工日，施工进度缓慢。按水磨钻施工，两天一米，施工进度快，能节省工期，同时，该坡体为滑坡体，不能采用爆破施工。因此，根据现场情况采用水磨钻对抗滑桩锚固段进行施工。二、施工方法2.1 施工前的准备工作2.1.1在正式施工前，应具备以下工程资料；主要施工机械及其配套设备的技术性能资料；孔桩的施工组织设计或施工方案。1）、重新牵 300mm2铜芯电缆线一根 200m 进线，180mm2铜芯电缆线一根 200m，共计两根，从业主指定点接入到抗滑桩 40 号（位于抗滑桩边坡线中间位置）；再从抗滑桩 40 号中间向两头接分线 185mm2铜芯电缆线 270m、分线 150mm2铜芯电缆线 250m。2）、抗滑桩上要搭设灯笼脚手架高度为 8 米，用来起吊水磨钻机、水泵、土石方等，搭设孔桩内架高度约 2m,用于固定水磨钻机进行作业。che3）、抗滑桩要准备机械设备有：水磨钻机一台、水泵一台、卷扬机、空压机、进水管、通风管道、照明设备等。水磨钻施工的机具设备表序号设备名称设备型号单位数量备注1水磨钻机①16台242抽水泵（含 40 米水管）40m 扬程台303卷扬机（含提土设备）套244空压机3.5m3/min台125风镐台306钻机YT18台107进水管米10008碘钨灯个489风管米120010水管米6004）、抗...
