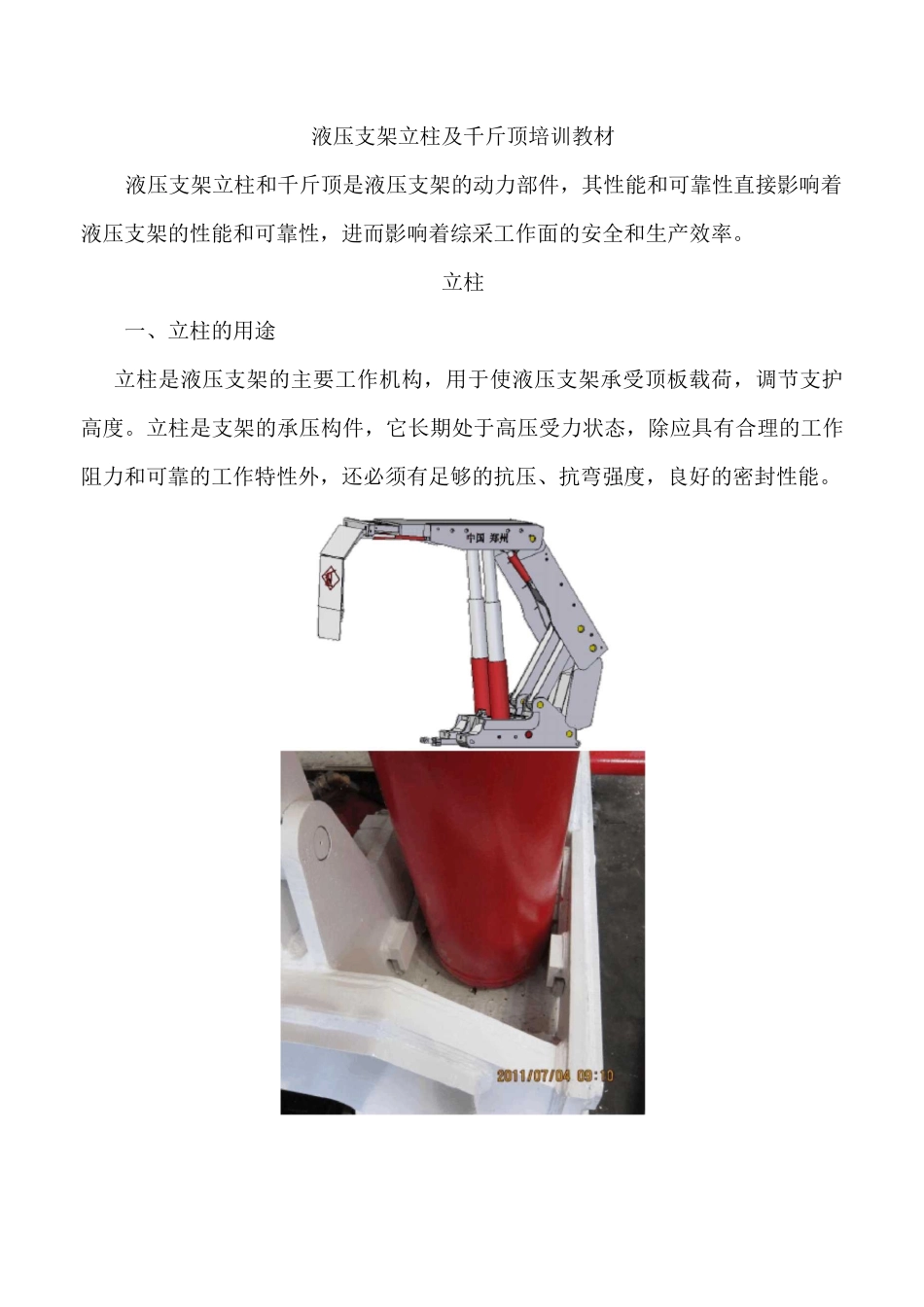

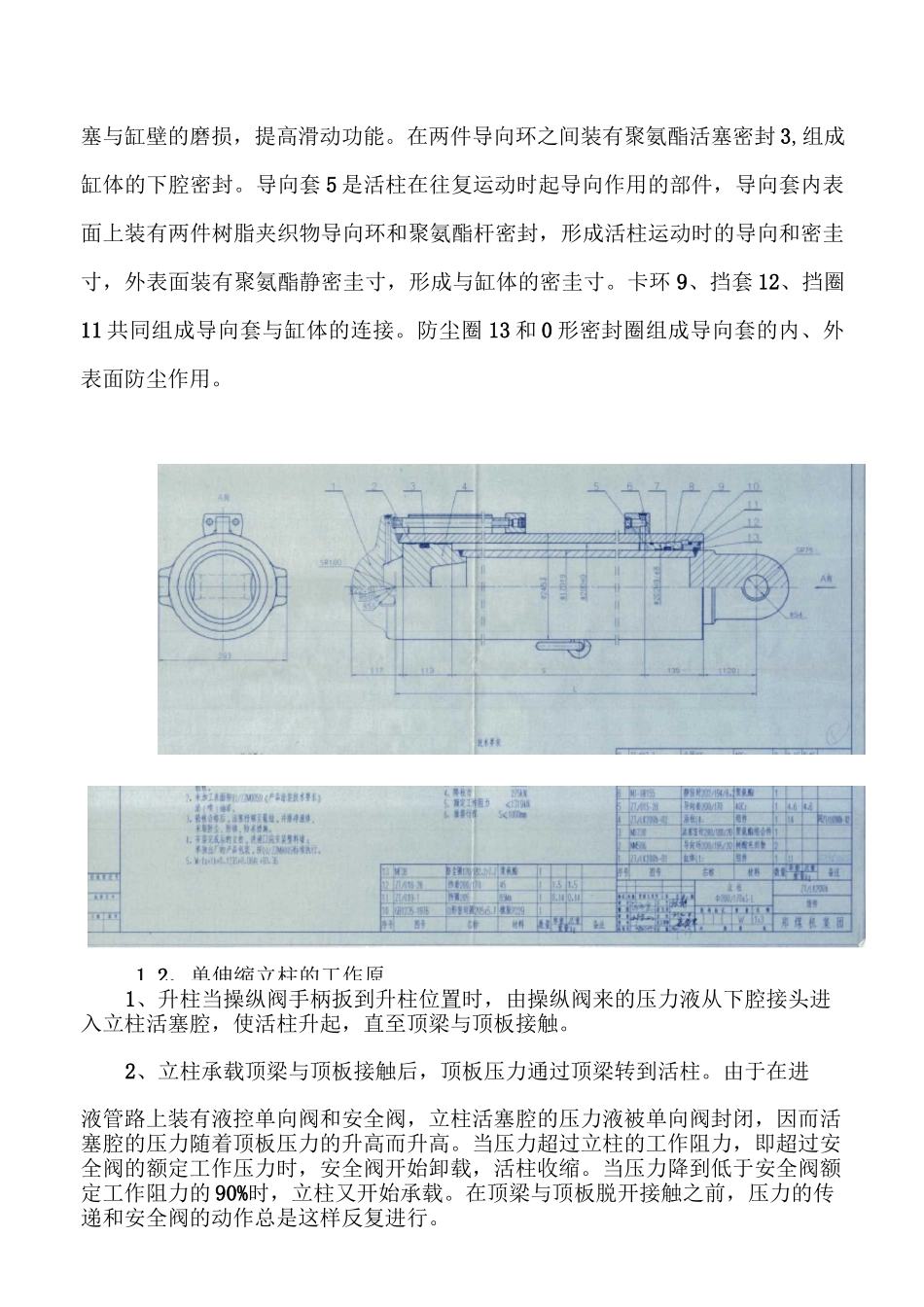

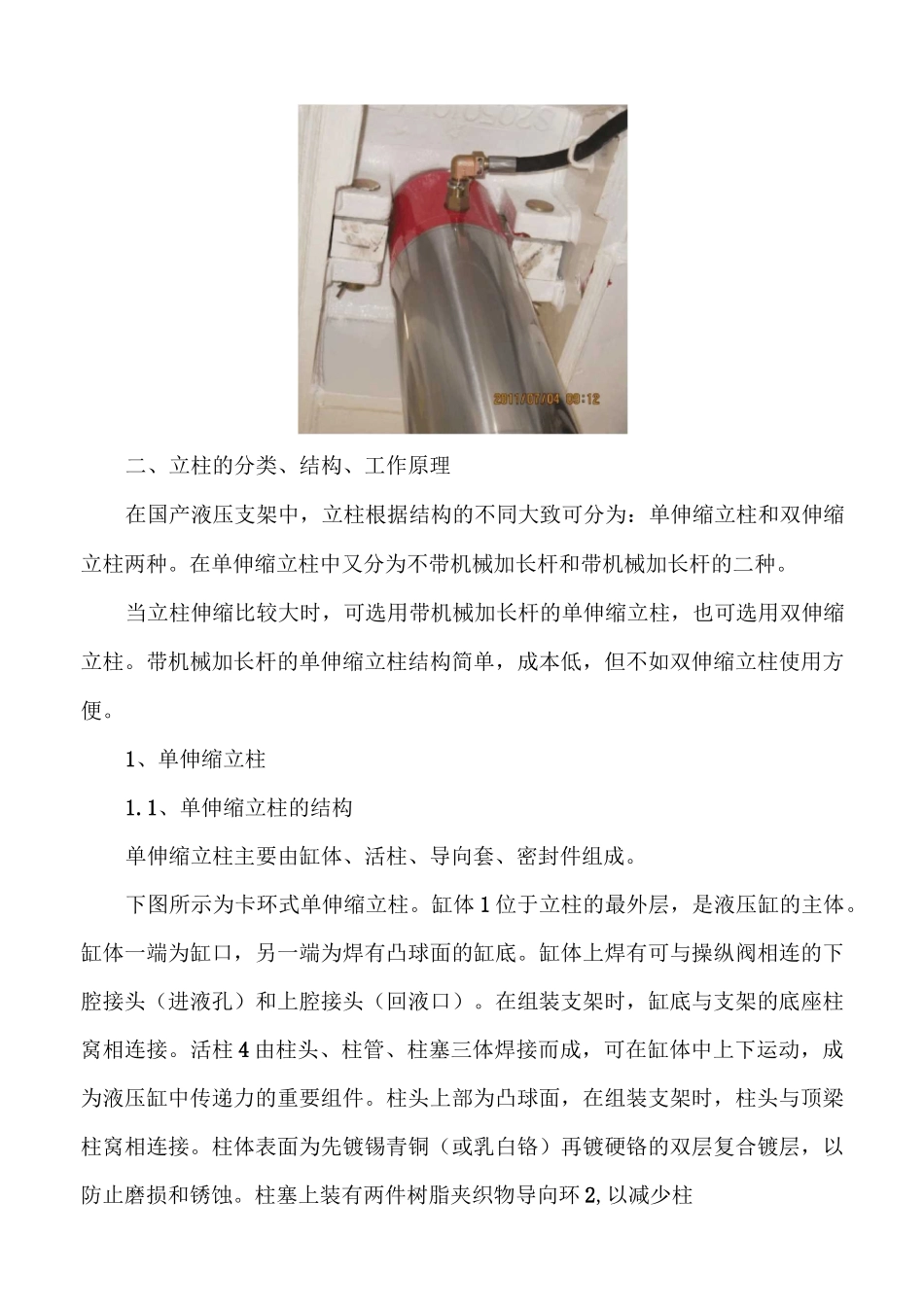

液压支架立柱及千斤顶培训教材液压支架立柱和千斤顶是液压支架的动力部件，其性能和可靠性直接影响着液压支架的性能和可靠性，进而影响着综采工作面的安全和生产效率。立柱一、立柱的用途立柱是液压支架的主要工作机构，用于使液压支架承受顶板载荷，调节支护高度。立柱是支架的承压构件，它长期处于高压受力状态，除应具有合理的工作阻力和可靠的工作特性外，还必须有足够的抗压、抗弯强度，良好的密封性能。二、立柱的分类、结构、工作原理在国产液压支架中，立柱根据结构的不同大致可分为：单伸缩立柱和双伸缩立柱两种。在单伸缩立柱中又分为不带机械加长杆和带机械加长杆的二种。当立柱伸缩比较大时，可选用带机械加长杆的单伸缩立柱，也可选用双伸缩立柱。带机械加长杆的单伸缩立柱结构简单，成本低，但不如双伸缩立柱使用方便。1、单伸缩立柱1.1、单伸缩立柱的结构单伸缩立柱主要由缸体、活柱、导向套、密封件组成。下图所示为卡环式单伸缩立柱。缸体 1 位于立柱的最外层，是液压缸的主体。缸体一端为缸口，另一端为焊有凸球面的缸底。缸体上焊有可与操纵阀相连的下腔接头（进液孔）和上腔接头（回液口）。在组装支架时，缸底与支架的底座柱窝相连接。活柱 4 由柱头、柱管、柱塞三体焊接而成，可在缸体中上下运动，成为液压缸中传递力的重要组件。柱头上部为凸球面，在组装支架时，柱头与顶梁柱窝相连接。柱体表面为先镀锡青铜（或乳白铬）再镀硬铬的双层复合镀层，以防止磨损和锈蚀。柱塞上装有两件树脂夹织物导向环 2,以减少柱塞与缸壁的磨损，提高滑动功能。在两件导向环之间装有聚氨酯活塞密封 3,组成缸体的下腔密封。导向套 5 是活柱在往复运动时起导向作用的部件，导向套内表面上装有两件树脂夹织物导向环和聚氨酯杆密封，形成活柱运动时的导向和密圭寸，外表面装有聚氨酯静密圭寸，形成与缸体的密圭寸。卡环 9、挡套 12、挡圈11 共同组成导向套与缸体的连接。防尘圈 13 和 0 形密封圈组成导向套的内、外表面防尘作用。1、升柱当操纵阀手柄扳到升柱位置时，由操纵阀来的压力液从下腔接头进入立柱活塞腔，使活柱升起，直至顶梁与顶板接触。2、立柱承载顶梁与顶板接触后，顶板压力通过顶梁转到活柱。由于在进液管路上装有液控单向阀和安全阀，立柱活塞腔的压力液被单向阀封闭，因而活塞腔的压力随着顶板压力的升高而升高。当压力超过立柱的工作阻力，即超过安全阀的额定工作压力时，安全阀开始卸载，活柱收缩。当压力降到...
