自动扶梯自动人行道安装技术交底

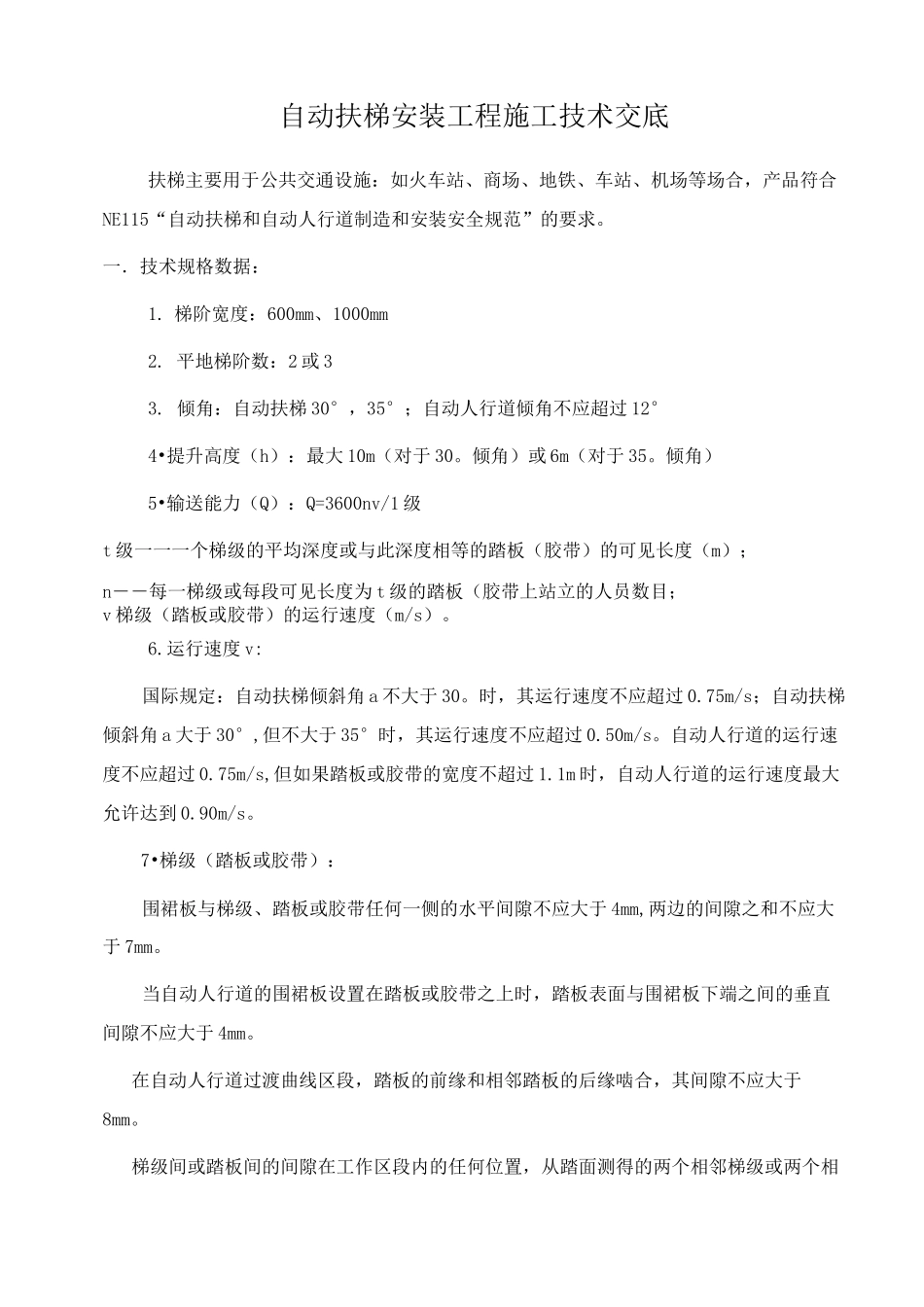

贵州通和电梯有限公司自动扶梯和自动人行道安装交底书编制：审核：批准：2015 年 11 月 20 日发布2015 年 11 月 20 日实施自动扶梯安装工程施工技术交底扶梯主要用于公共交通设施：如火车站、商场、地铁、车站、机场等场合，产品符合NE115“自动扶梯和自动人行道制造和安装安全规范”的要求。一．技术规格数据：1. 梯阶宽度：600mm、1000mm2. 平地梯阶数：2 或 33. 倾角：自动扶梯 30°，35°；自动人行道倾角不应超过 12°4•提升高度（h）：最大 10m（对于 30。倾角）或 6m（对于 35。倾角）5•输送能力（Q）：Q=3600nv/1 级t 级一一一个梯级的平均深度或与此深度相等的踏板（胶带）的可见长度（m）；n――每一梯级或每段可见长度为 t 级的踏板（胶带上站立的人员数目；v 梯级（踏板或胶带）的运行速度（m/s）。6.运行速度 v:国际规定：自动扶梯倾斜角 a 不大于 30。时，其运行速度不应超过 0.75m/s；自动扶梯倾斜角 a 大于 30°,但不大于 35°时，其运行速度不应超过 0.50m/s。自动人行道的运行速度不应超过 0.75m/s,但如果踏板或胶带的宽度不超过 1.1m 时，自动人行道的运行速度最大允许达到 0.90m/s。7•梯级（踏板或胶带）：围裙板与梯级、踏板或胶带任何一侧的水平间隙不应大于 4mm,两边的间隙之和不应大于 7mm。当自动人行道的围裙板设置在踏板或胶带之上时，踏板表面与围裙板下端之间的垂直间隙不应大于 4mm。在自动人行道过渡曲线区段，踏板的前缘和相邻踏板的后缘啮合，其间隙不应大于8mm。梯级间或踏板间的间隙在工作区段内的任何位置，从踏面测得的两个相邻梯级或两个相邻踏板之间的间隙不应大于 6mm；在自动人行道过渡曲线区段，踏板的前缘和相邻踏板的后缘啮合，其间隙不应大于 8mm。8.内盖板、外盖板、围裙板、扶手支架、扶手导轨、护壁板接缝应平整。接缝处的凸台不应大于 0.5mm；9•梳齿板梳齿与踏板面齿槽的啮合深度不应小于 6mm；梳齿板梳齿与踏板面齿槽的间隙不应大于 4mm；10. 护壁板之间的空隙不应大于 4mm。性能试验应符合下列规定：(1)在额定频率和额定电压下，梯级、踏板或胶带沿运行方向空载时的速度与额定速度之间的允许偏差为±5％；(2)扶手带的运行速度相对梯级、踏板或胶带的速度允许偏差为 0〜+2%。3.自动扶梯、自动人行道制动试验应符合下列规定：(1)自动扶梯、自动人行道应进行空载制动试验，制停距离应符合表 01 的规定。表 01 制停距离额定速度(m/s)...
