回填灌浆施工方案

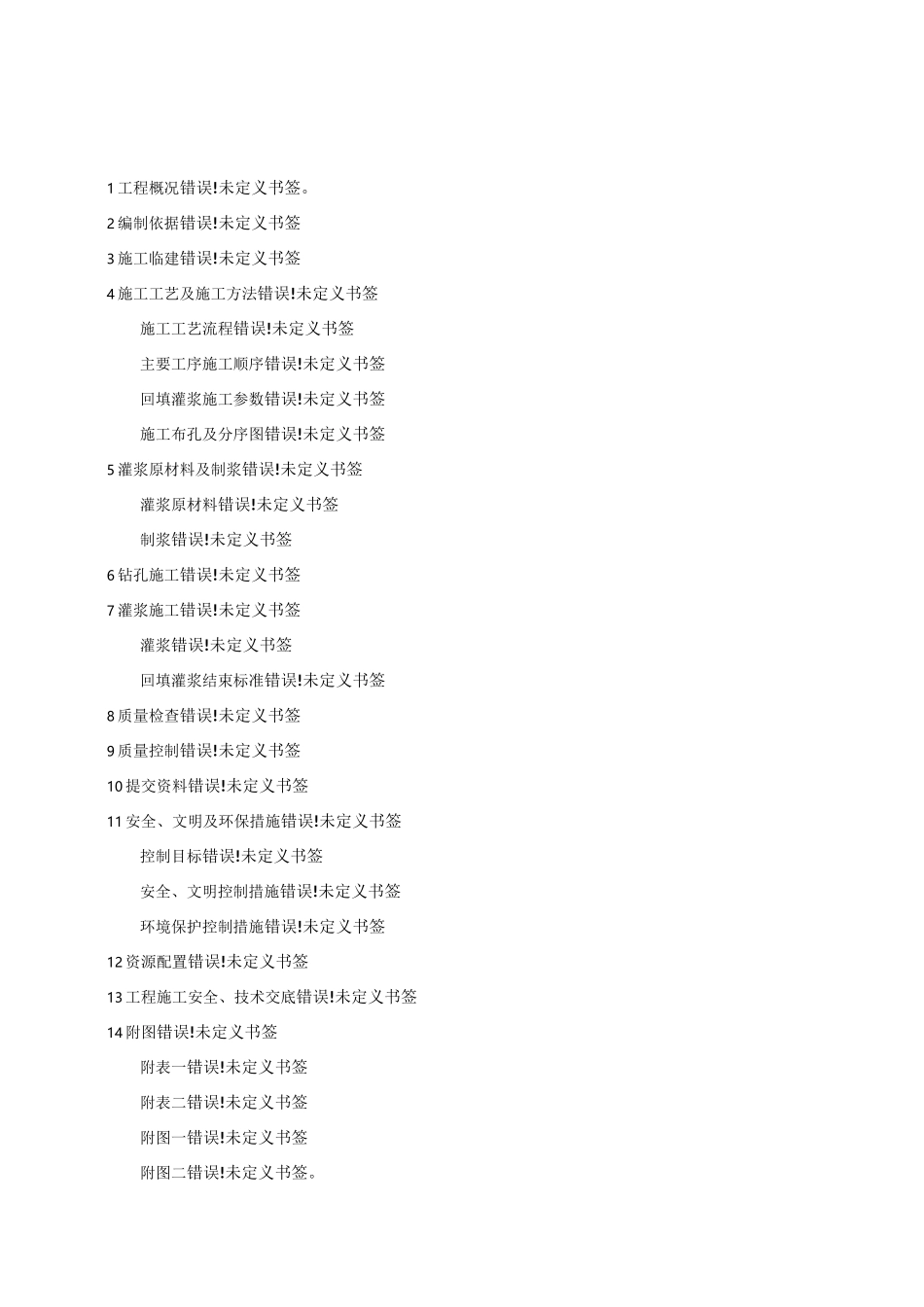

1 工程概况错误!未定义书签。2 编制依据错误!未定义书签3 施工临建错误!未定义书签4 施工工艺及施工方法错误!未定义书签施工工艺流程错误!未定义书签主要工序施工顺序错误!未定义书签回填灌浆施工参数错误!未定义书签施工布孔及分序图错误!未定义书签5 灌浆原材料及制浆错误!未定义书签灌浆原材料错误!未定义书签制浆错误!未定义书签6 钻孔施工错误!未定义书签7 灌浆施工错误!未定义书签灌浆错误!未定义书签回填灌浆结束标准错误!未定义书签8 质量检查错误!未定义书签9 质量控制错误!未定义书签10 提交资料错误!未定义书签11 安全、文明及环保措施错误!未定义书签控制目标错误!未定义书签安全、文明控制措施错误!未定义书签环境保护控制措施错误!未定义书签12 资源配置错误!未定义书签13 工程施工安全、技术交底错误!未定义书签14 附图错误!未定义书签附表一错误!未定义书签附表二错误!未定义书签附图一错误!未定义书签附图二错误!未定义书签。导流兼冲沙放空洞工程灌浆施工方案1 工程概况导流兼冲沙放空洞洞身工作闸上游为有压洞，下游为无压洞，布置在右岸山体内。进口位于 2#冲沟下游侧陡崖脚，出口位于 8#、10#冲沟间的陡崖部位，洞向由 S53E 在右坝头附近转为 N76E，地表基岩裸露，洞顶上覆岩体厚 15m~80m，围岩为上泥盆统天格尔组第二亚组（D3tb）,岩性主要为凝灰质粉砂岩、凝灰质砂岩夹页岩、凝灰岩，属厚至巨厚层状夹薄层状岩体。岩层揉皱较强烈，产状一般为 N25〜70W,SWZ50〜76。沿线共发现有 NE 向的 F42、F96、F5 和 NW 向的F41、F36、F37、F39 等 7 条断层切割。节理较发育,主要为：① NE 向节理，产状为 N45〜60E,NW（SE）Z65〜80,—般短小、密集，部分延伸较长，② NW 向节理，产状为 N40〜53W，NE（SW）Z65〜85，面多呈舒缓波状，延伸较长（一般大于lm,最长有 15m 以上），在卸荷作用下，多沿该组节理形成卸荷裂隙带，③缓倾角节理，N10〜20W〜N5〜17E，NE〜SEZ11〜35,—般短小、不规则。上覆围岩内强、弱风化带下限埋深分别为 10m〜15m 和 40m〜80m,进、出口洞段强风化带水平深度分别约为 25m、5m,基本在地下水位以上，洞身段基本处于弱风化带岩体内，因为洞身顶拱混凝土受施工条件限制，混凝土振捣效果一般，混凝土与围岩之间存在缝隙。为了使衬砌混凝土与围岩之间的缝隙完整结合共同的承载外界压力的作用，改善衬砌的受力条件，采取隧洞回填灌浆。本分部工程有压段长 222.58m（桩〜...
