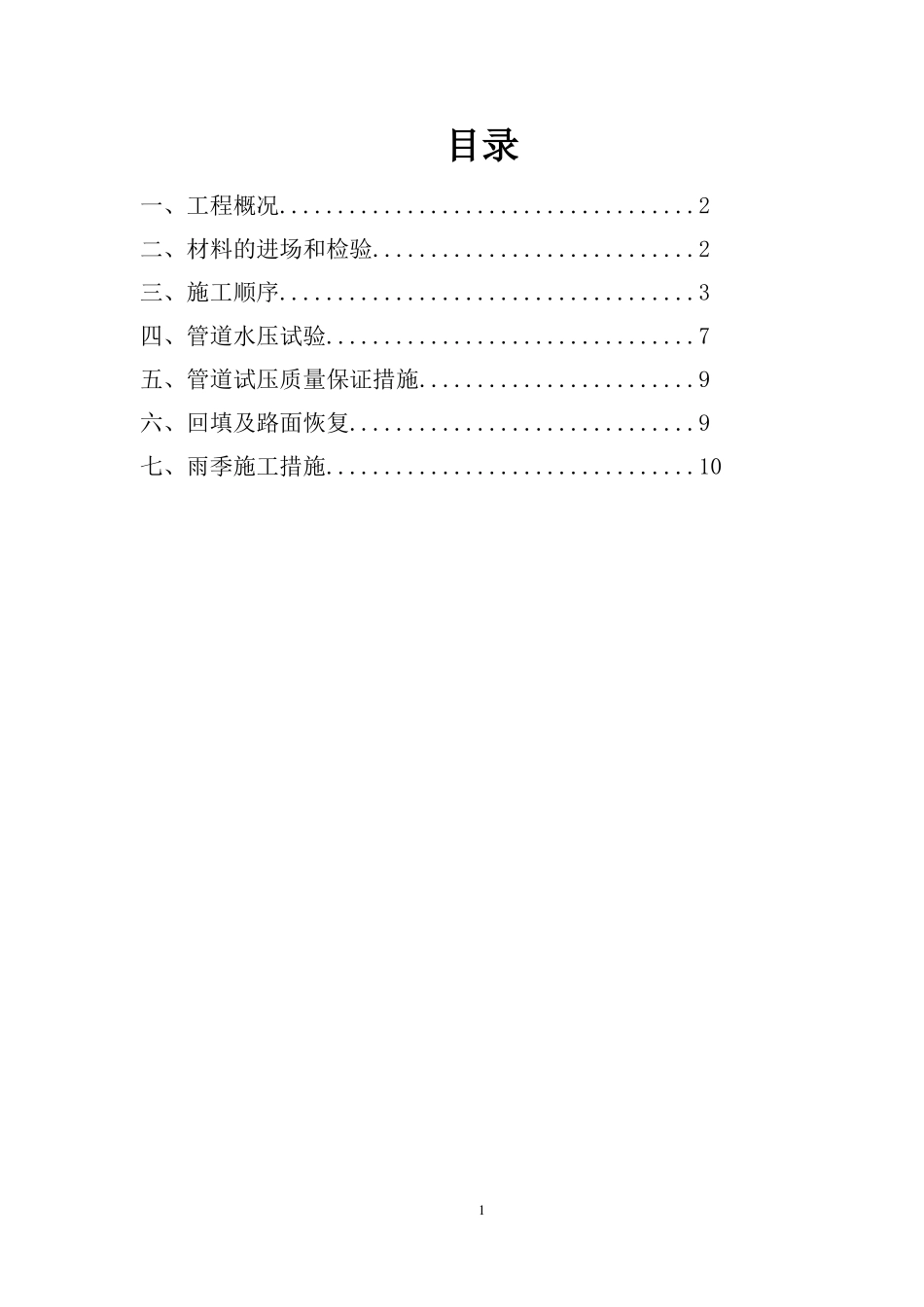

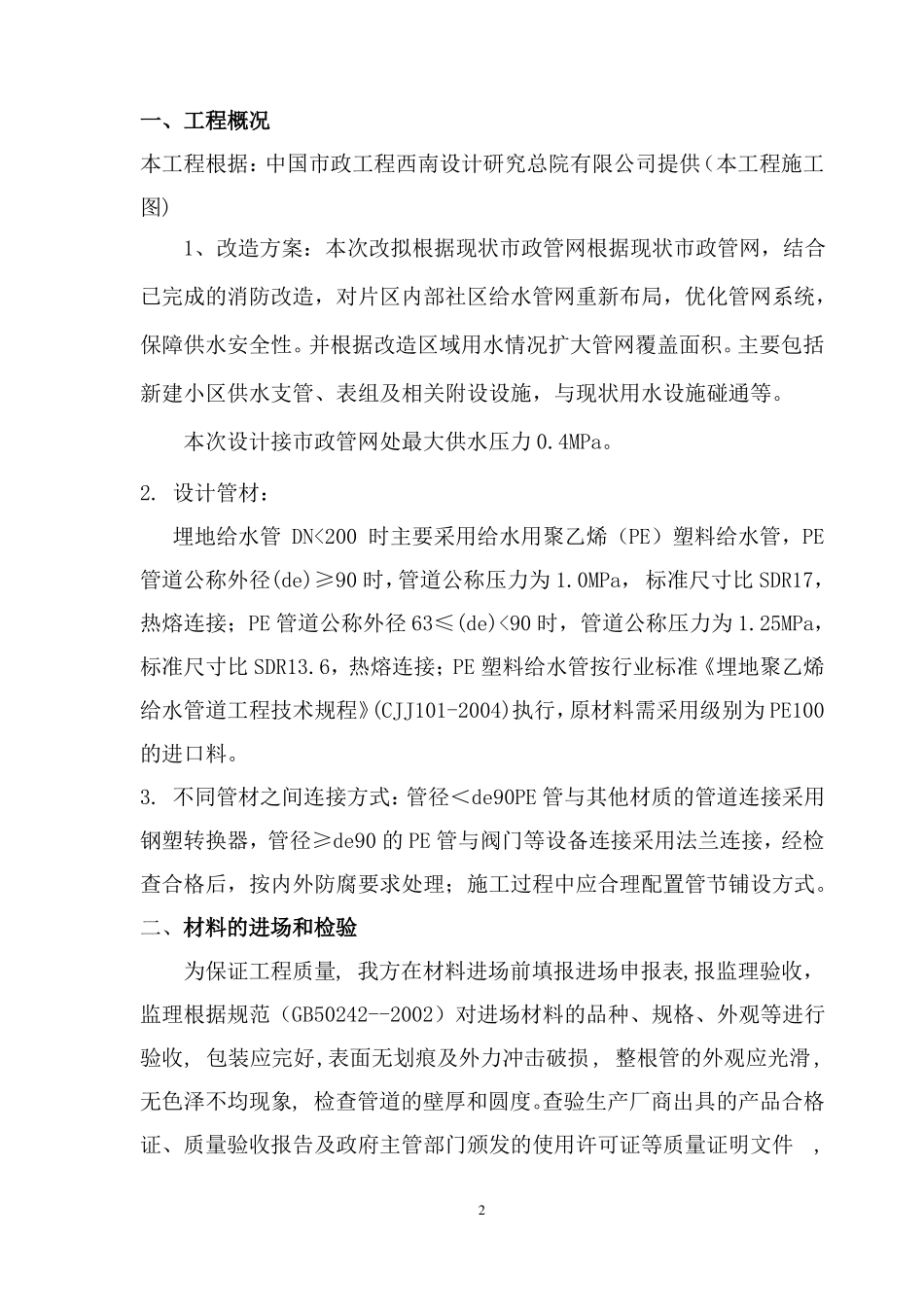

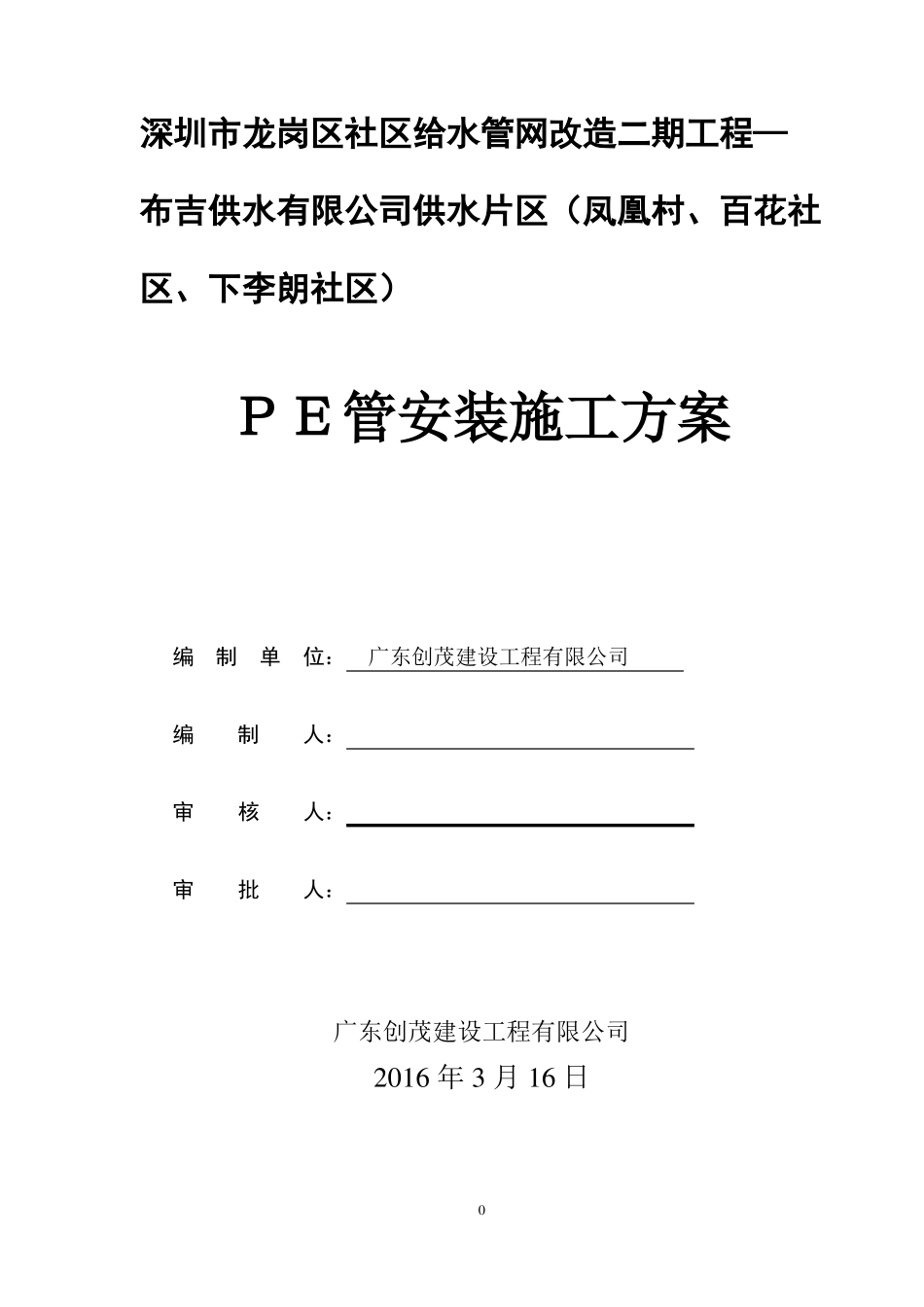

深圳市龙岗区社区给水管网改造二期工程—布吉供水有限公司供水片区（凤凰村、百花社区、下李朗社区）ＰＥ管安装施工方案编制单位：广东创茂建设工程有限公司编制人：审核人：审批人：广东创茂建设工程有限公司2016 年 3 月 16 日0目录一、工程概况....................................2二、材料的进场和检验............................2三、施工顺序....................................3四、管道水压试验................................7五、管道试压质量保证措施........................9六、回填及路面恢复..............................9七、雨季施工措施................................101一、工程概况本工程根据：中国市政工程西南设计研究总院有限公司提供（本工程施工图)1、改造方案：本次改拟根据现状市政管网根据现状市政管网，结合已完成的消防改造，对片区内部社区给水管网重新布局，优化管网系统，保障供水安全性。并根据改造区域用水情况扩大管网覆盖面积。主要包括新建小区供水支管、表组及相关附设设施，与现状用水设施碰通等。本次设计接市政管网处最大供水压力 0.4MPa。2. 设计管材：埋地给水管 DN<200 时主要采用给水用聚乙烯（PE）塑料给水管，PE管道公称外径(de)≥90 时，管道公称压力为 1.0MPa，标准尺寸比 SDR17，热熔连接；PE 管道公称外径 63≤(de)<90 时，管道公称压力为 1.25MPa，标准尺寸比 SDR13.6，热熔连接；PE 塑料给水管按行业标准《埋地聚乙烯给水管道工程技术规程》(CJJ101-2004)执行，原材料需采用级别为 PE100的进口料。3. 不同管材之间连接方式：管径＜de90PE 管与其他材质的管道连接采用钢塑转换器，管径≥de90 的 PE 管与阀门等设备连接采用法兰连接，经检查合格后，按内外防腐要求处理；施工过程中应合理配置管节铺设方式。二、材料的进场和检验为保证工程质量, 我方在材料进场前填报进场申报表,报监理验收，监理根据规范（GB50242--2002）对进场材料的品种、规格、外观等进行验收, 包装应完好,表面无划痕及外力冲击破损 , 整根管的外观应光滑,无色泽不均现象, 检查管道的壁厚和圆度。查验生产厂商出具的产品合格证、质量验收报告及政府主管部门颁发的使用许可证等质量证明文件,2符合要求后予以签认。材料进场后, 我方按规定的批量及频率对进场的材料和配件进行见证抽样、送检, 检验结果合格后方可施工。三、施工顺序：施工放线→挖沟槽→管道安装→试压→回填...
