PHC管桩打桩专项施工方案

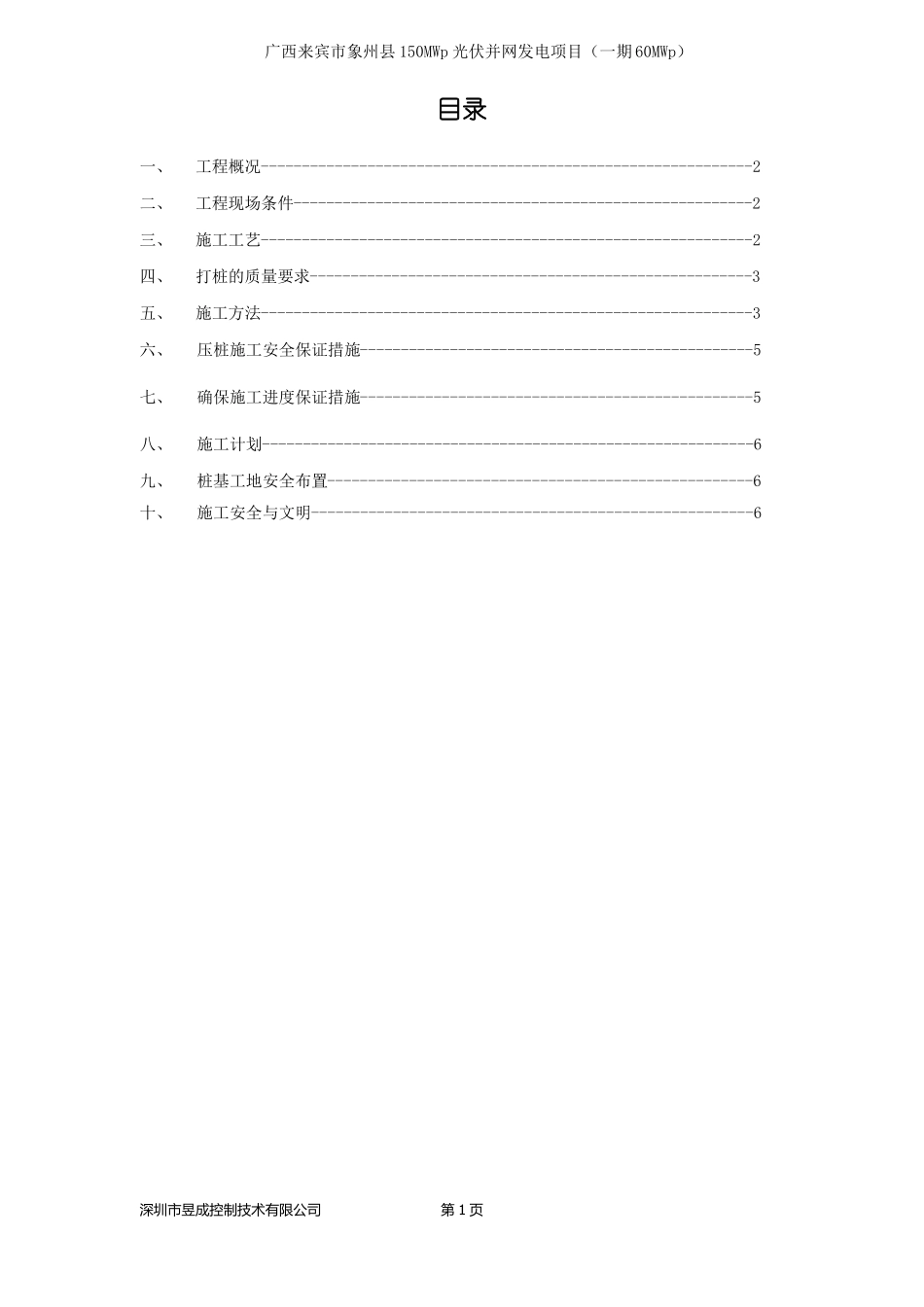

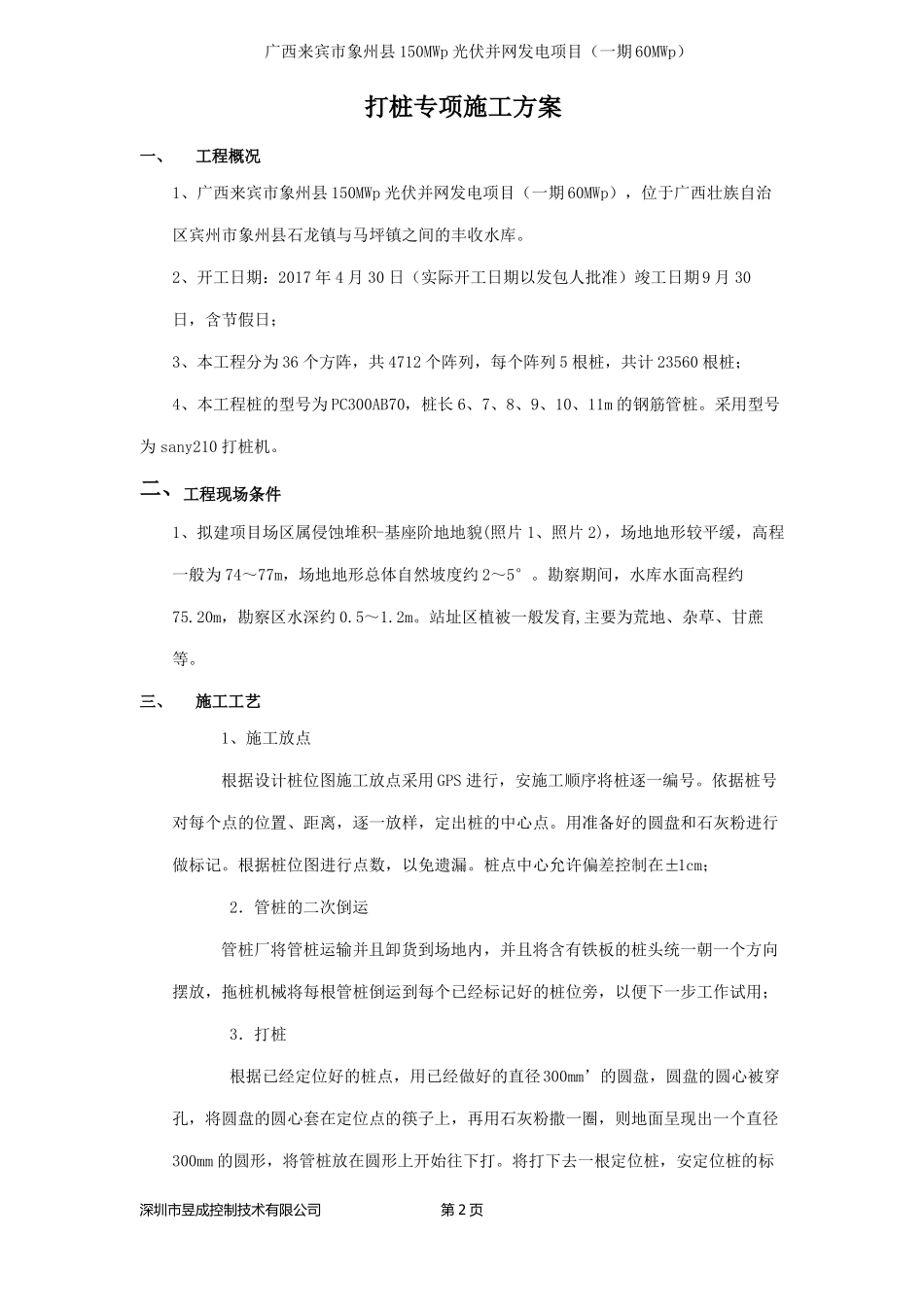

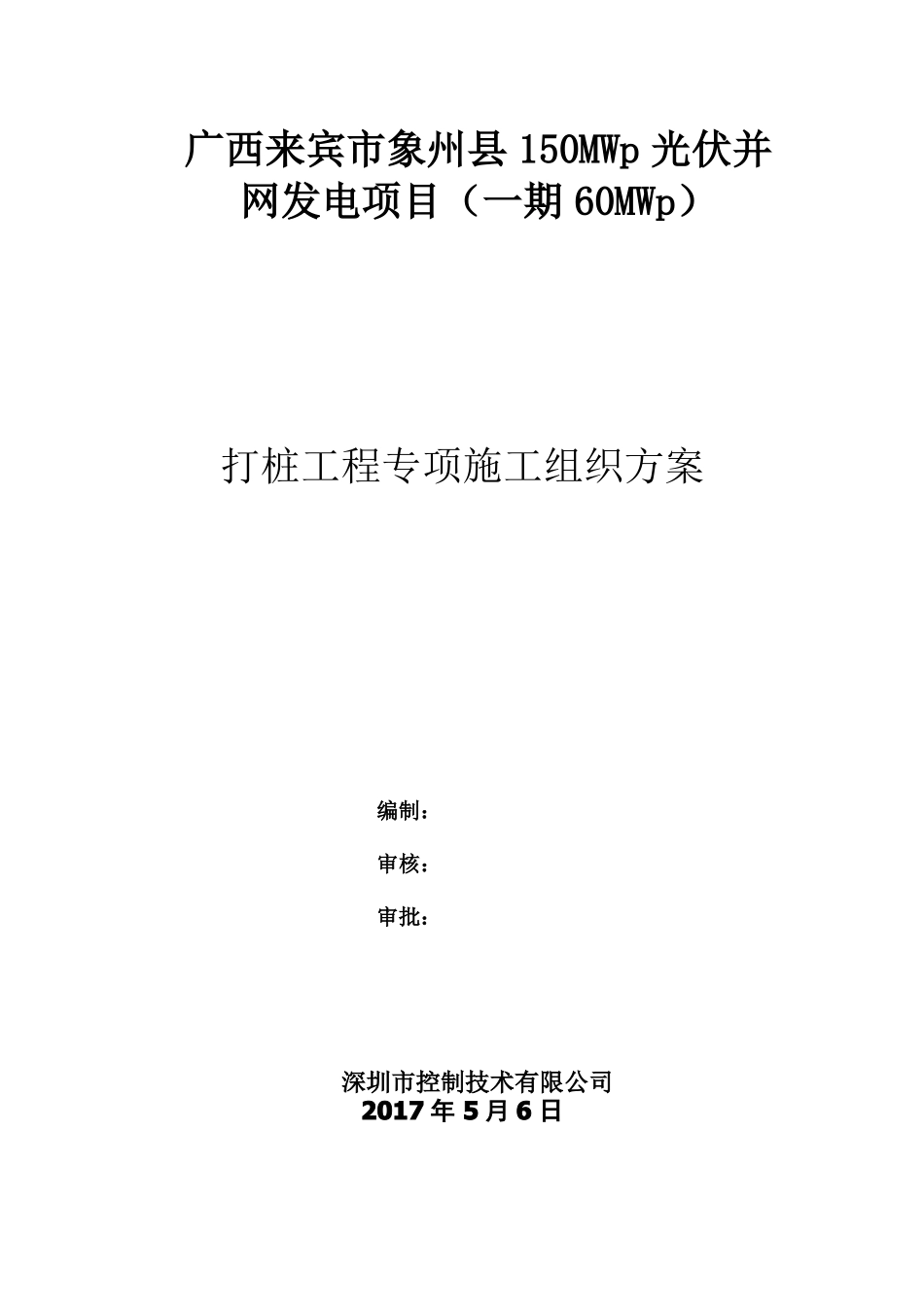

广西来宾市象州县 150MWp 光伏并网发电项目（一期 60MWp）打桩工程专项施工组织方案编制：审核：审批：深圳市控制技术有限公司2017 年 5 月 6 日广西来宾市象州县 150MWp 光伏并网发电项目（一期 60MWp）目录一、工程概况------------------------------------------------------------2二、工程现场条件--------------------------------------------------------2三、施工工艺------------------------------------------------------------2四、打桩的质量要求------------------------------------------------------3五、施工方法------------------------------------------------------------3六、压桩施工安全保证措施------------------------------------------------5七、确保施工进度保证措施------------------------------------------------5八、施工计划------------------------------------------------------------6九、桩基工地安全布置----------------------------------------------------6十、施工安全与文明------------------------------------------------------6深圳市昱成控制技术有限公司第 1 页广西来宾市象州县 150MWp 光伏并网发电项目（一期 60MWp）打桩专项施工方案一、工程概况1、广西来宾市象州县 150MWp 光伏并网发电项目（一期 60MWp），位于广西壮族自治区宾州市象州县石龙镇与马坪镇之间的丰收水库。2、开工日期：2017 年 4 月 30 日（实际开工日期以发包人批准）竣工日期 9 月 30日，含节假日；3、本工程分为 36 个方阵，共 4712 个阵列，每个阵列 5 根桩，共计 23560 根桩；4、本工程桩的型号为 PC300AB70，桩长 6、7、8、9、10、11m 的钢筋管桩。采用型号为 sany210 打桩机。二、工程现场条件1、拟建项目场区属侵蚀堆积-基座阶地地貌(照片 1、照片 2)，场地地形较平缓，高程一般为 74～77m，场地地形总体自然坡度约 2～5°。勘察期间，水库水面高程约75.20m，勘察区水深约 0.5～1.2m。站址区植被一般发育,主要为荒地、杂草、甘蔗等。三、施工工艺1、施工放点根据设计桩位图施工放点采用 GPS 进行，安施工顺序将桩逐一编号。依据桩号对每个点的位置、距离，逐一放样，定出桩的中心点。用准备好的圆盘和石灰粉进行做标记。根据桩位图进行点数，以免遗漏。桩点中心允许偏差控制在±1cm； 2．管桩的二次倒运管桩厂将管桩运输并且卸货到场地内，并且将含...
