PHC管桩专项施工方案

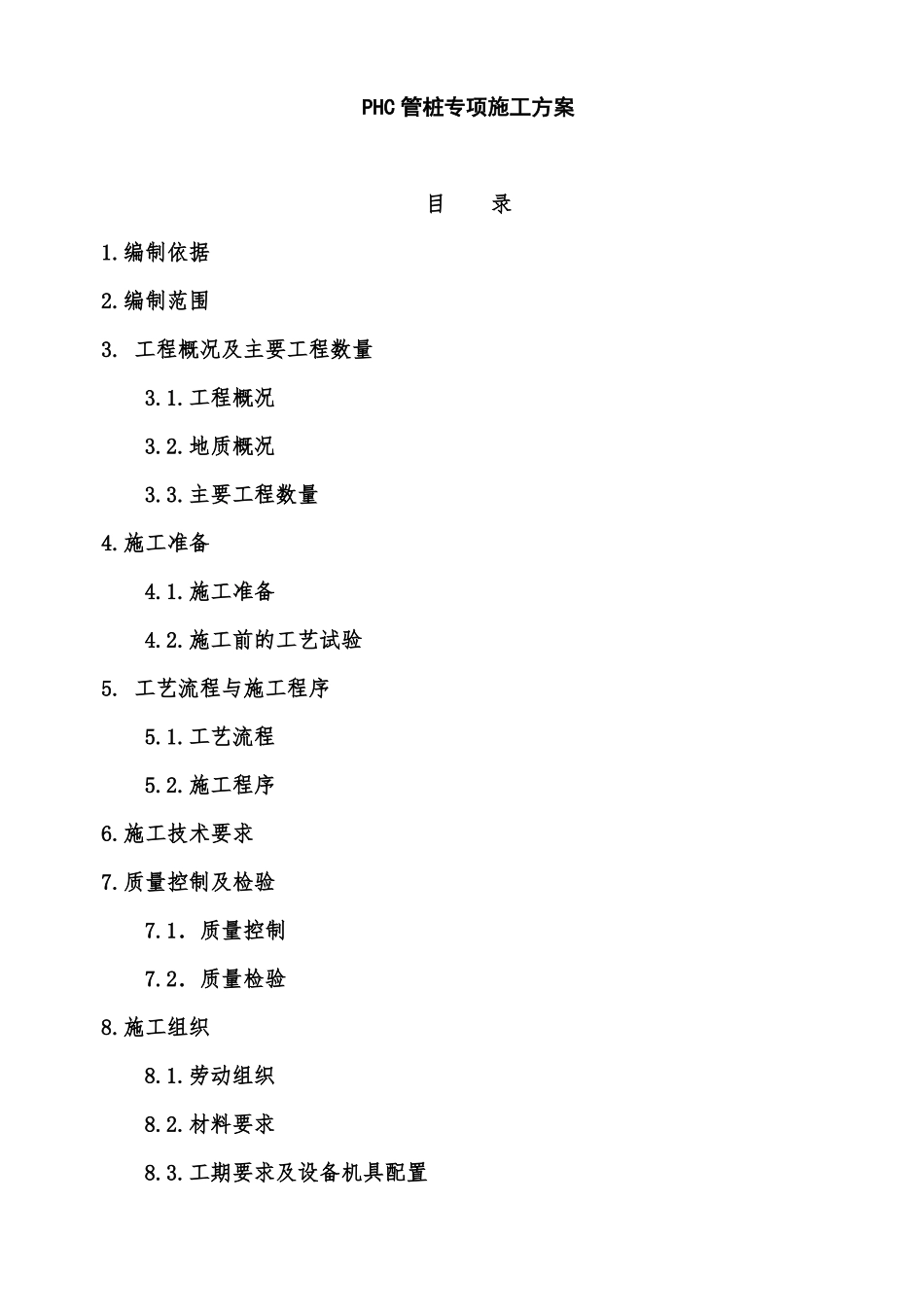

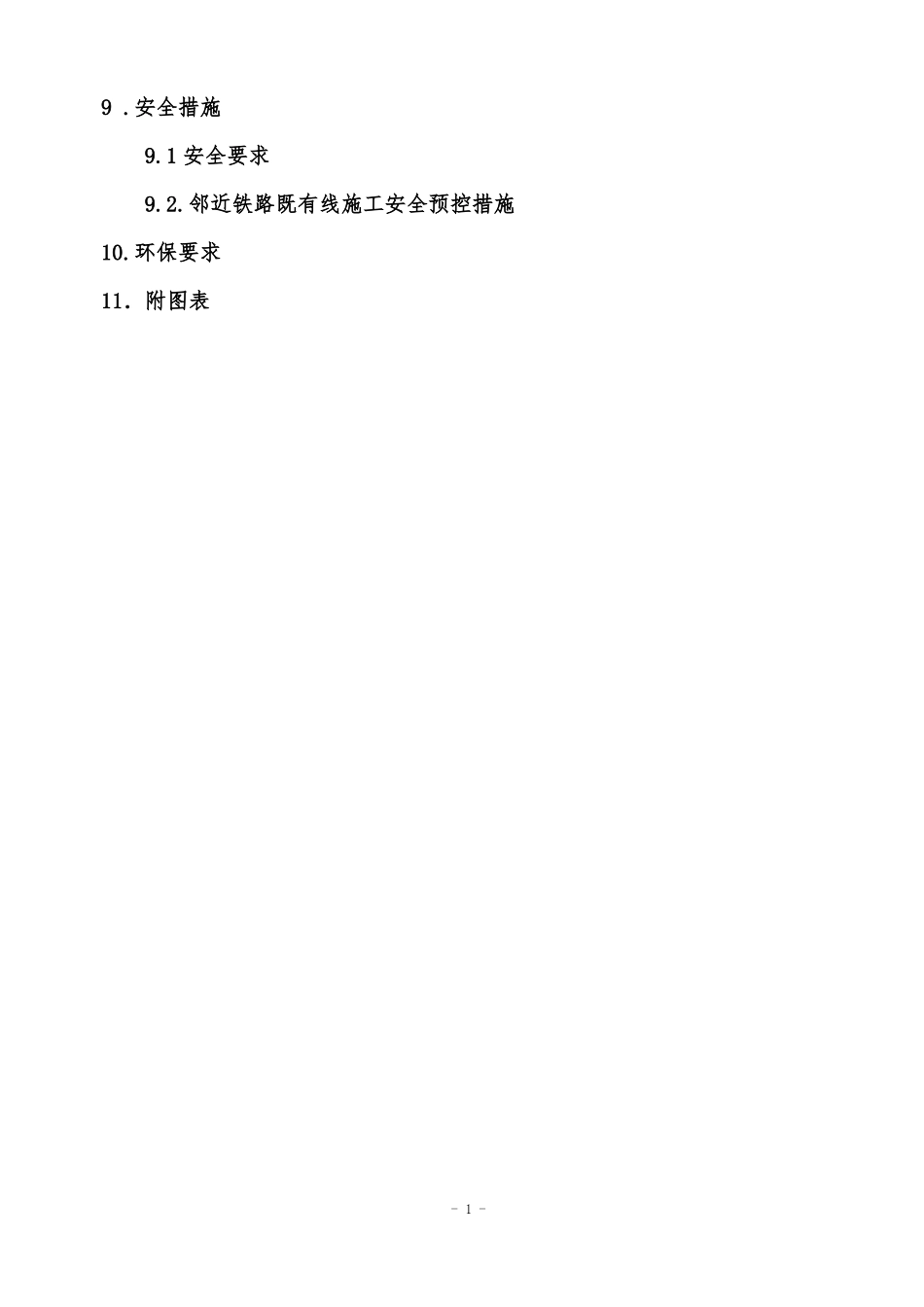

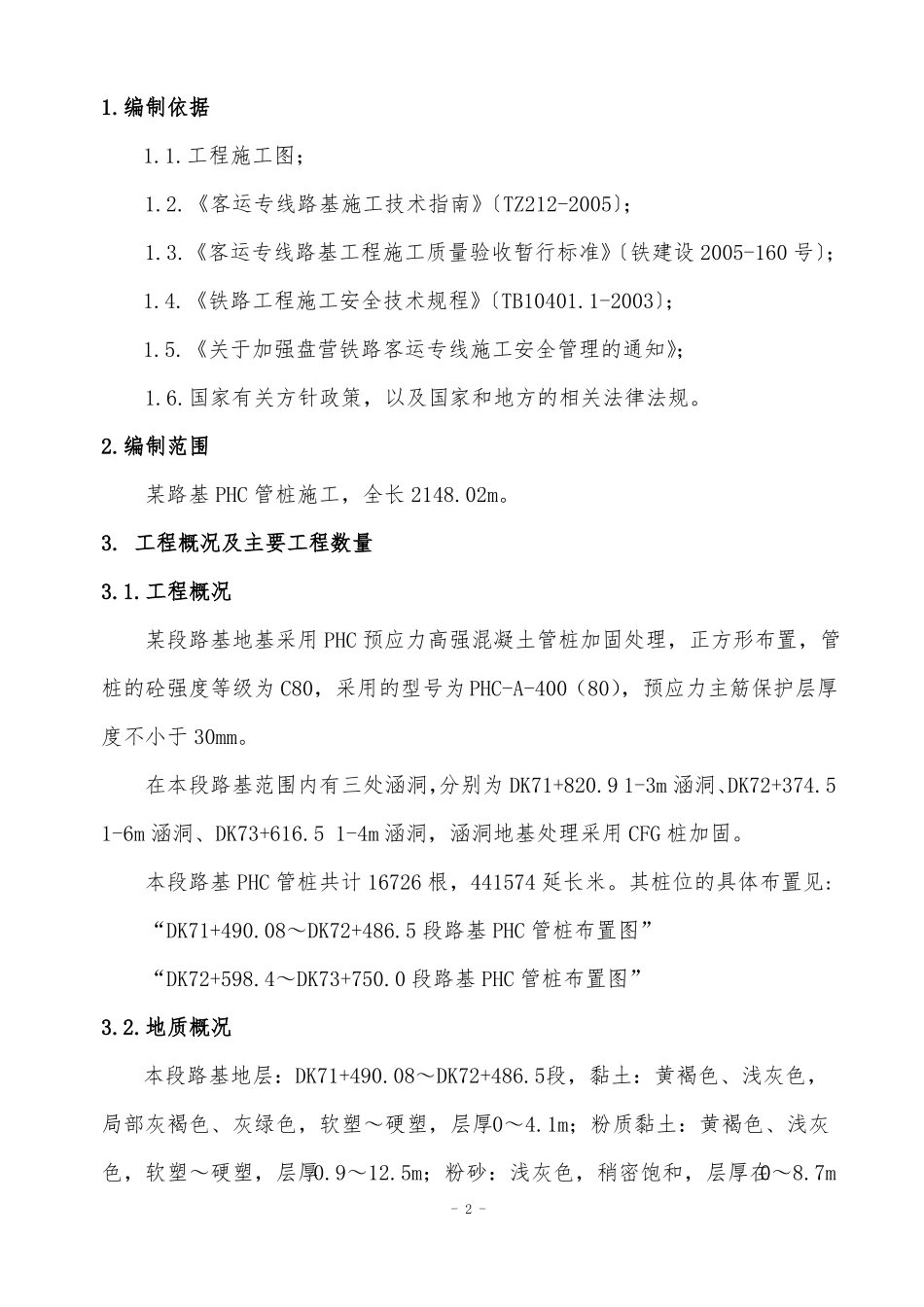

PHC 管桩专项施工方案目录1.编制依据2.编制范围3. 工程概况及主要工程数量3.1.工程概况3.2.地质概况3.3.主要工程数量4.施工准备4.1.施工准备4.2.施工前的工艺试验5. 工艺流程与施工程序5.1.工艺流程5.2.施工程序6.施工技术要求7.质量控制及检验7.1．质量控制7.2．质量检验8.施工组织8.1.劳动组织8.2.材料要求8.3.工期要求及设备机具配置9 .安全措施9.1 安全要求9.2.邻近铁路既有线施工安全预控措施10.环保要求11．附图表- 1 -1.编制依据1.1.工程施工图；1.2.《客运专线路基施工技术指南》〔TZ212-2005〕；1.3.《客运专线路基工程施工质量验收暂行标准》〔铁建设 2005-160 号〕；1.4.《铁路工程施工安全技术规程》〔TB10401.1-2003〕；1.5.《关于加强盘营铁路客运专线施工安全管理的通知》；1.6.国家有关方针政策，以及国家和地方的相关法律法规。2.编制范围某路基 PHC 管桩施工，全长 2148.02m。3. 工程概况及主要工程数量3.1.工程概况某段路基地基采用 PHC 预应力高强混凝土管桩加固处理，正方形布置，管桩的砼强度等级为 C80，采用的型号为 PHC-A-400（80），预应力主筋保护层厚度不小于 30mm。在本段路基范围内有三处涵洞，分别为 DK71+820.9 1-3m 涵洞、DK72+374.51-6m 涵洞、DK73+616.5 1-4m 涵洞，涵洞地基处理采用 CFG 桩加固。本段路基 PHC 管桩共计 16726 根，441574 延长米。其桩位的具体布置见:“DK71+490.08～DK72+486.5 段路基 PHC 管桩布置图”“DK72+598.4～DK73+750.0 段路基 PHC 管桩布置图”3.2.地质概况本段路基地层：DK71+490.08～DK72+486.5段，黏土：黄褐色、浅灰色，局部灰褐色、灰绿色，软塑～硬塑，层厚0～4.1m；粉质黏土：黄褐色、浅灰色，软塑～硬塑，层厚0.9～12.5m；粉砂：浅灰色，稍密饱和，层厚在0～8.7m- 2 -之间；细砂：浅灰色，饱和，松散，层厚在3.6～10.0m之间。3.3.主要工程数量主要工程量见《路基 PHC 管桩主要工程数量表》。序号12DK71+490.08～3DK72+486.54567DK72+598.4～8DK73+7509104.施工准备4.1.施工准备1、施工前技术、质检及现场施工负责人应组织班组作业人员熟悉图纸，学习规范、标准，以熟练掌握各种技术要求及施工方法。2、根据管桩数量配备施工机械，按照设计规格与具有相应加工能力的厂家签定合同，进行外购管桩，预应力管桩的规格、质量必须符合设计要求，并- 3 -里程名称PHC 管桩钢筋砼板 C35 砼钢筋砼板钢筋桩帽 C35 砼桩帽钢筋PHC 管桩...
