PHC管桩施工方案

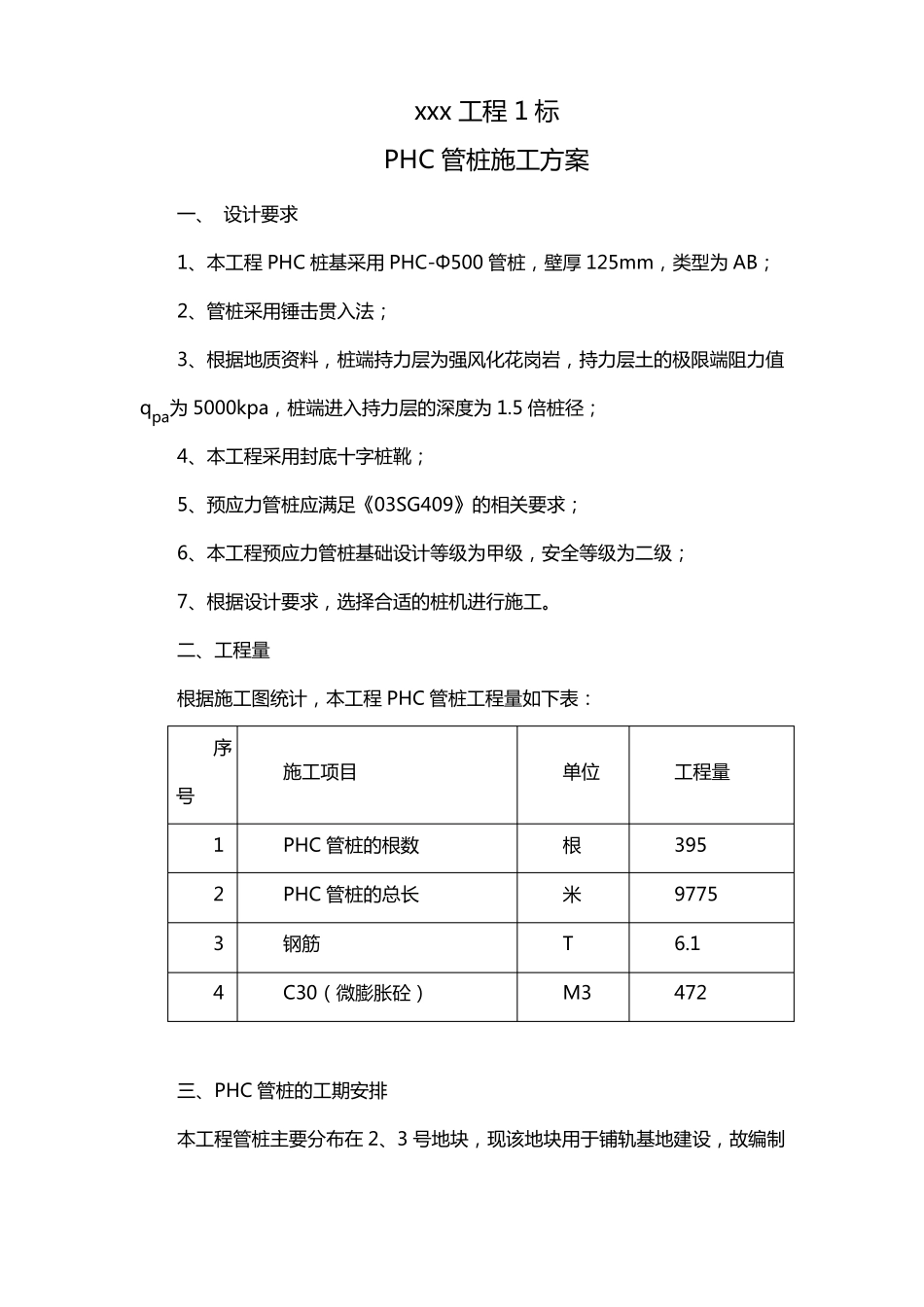

xxx 工程 1 标PHC 管桩施工方案一、 设计要求1、本工程 PHC 桩基采用 PHC-Φ500 管桩，壁厚 125mm，类型为 AB；2、管桩采用锤击贯入法；3、根据地质资料，桩端持力层为强风化花岗岩，持力层土的极限端阻力值qpa为 5000kpa，桩端进入持力层的深度为 1.5 倍桩径；4、本工程采用封底十字桩靴；5、预应力管桩应满足《03SG409》的相关要求；6、本工程预应力管桩基础设计等级为甲级，安全等级为二级；7、根据设计要求，选择合适的桩机进行施工。二、工程量根据施工图统计，本工程 PHC 管桩工程量如下表：序号1234三、PHC 管桩的工期安排本工程管桩主要分布在 2、3 号地块，现该地块用于铺轨基地建设，故编制施工项目单位工程量PHC 管桩的根数PHC 管桩的总长钢筋C30（微膨胀砼）根米TM339597756.1472以下工期安排：序号1四、施工方案1、施工要求（1）、宜在正式开工前按不小于 1%工程桩数量且不少于 3 根进行试打桩，通过试打桩取得正式施打所需要的有关控制数据，尤其是需要送桩的贯入度控制值；以下三根桩确定为试打桩：①DdN1P 桩，该桩所处的地质情况可参照 KC112 点地质报告；②DdG67P 的桩，该桩所处的地质情况可参照 KC117 点地质报告；③DdG60P 的桩，该桩所处的地质情况可参照 KC116 点地质报告；（2）、第一节管桩起吊就位插入地面时的垂直度偏差不得大于 0.5%，并宜用长条水准尺或其他测量仪器校正，必要时，宜拔出重插；（3）、管桩施打过程中，桩锤、桩帽和桩身的中心线应重合。当桩身倾斜超过 0.8%时，应找出原因并设法纠正，当桩尖进入硬土层后，严禁用移动桩架强行回扳的方法纠偏；（4）、在较厚的粘土、粉质粘土层中施打管桩，不宜采用大流水打桩施工法，宜将每根桩一次性打到底，尽量减少中间休歇时间，且尽可能避免在接近设计深度时进行接桩；（5）、桩数多于 30 根的群桩基础应从中心位置向外施打，承台边缘的桩宜工作内容PHC 管桩日历天数备注4508 年 11 月 15 日----08 年 12 月 30 日待承台内其他桩打完并重新测定桩位后再插桩施打；（6）、打桩时应由专职记录员及时准确地填定管桩施工记录表；（7）、遇下列情况之一应暂停打桩，并及时与设计、监理等有关人员研究处理：贯入度突变；头混凝土剥落、破碎；桩身突然倾斜、跑位；地面明显隆起、邻桩上浮或位移过大；总锤击数超过《03SG409》规定值；桩身回弹曲线不规则。（8）、送桩应符合下列规定：①、送桩深度不宜大于 2.0m；②...
