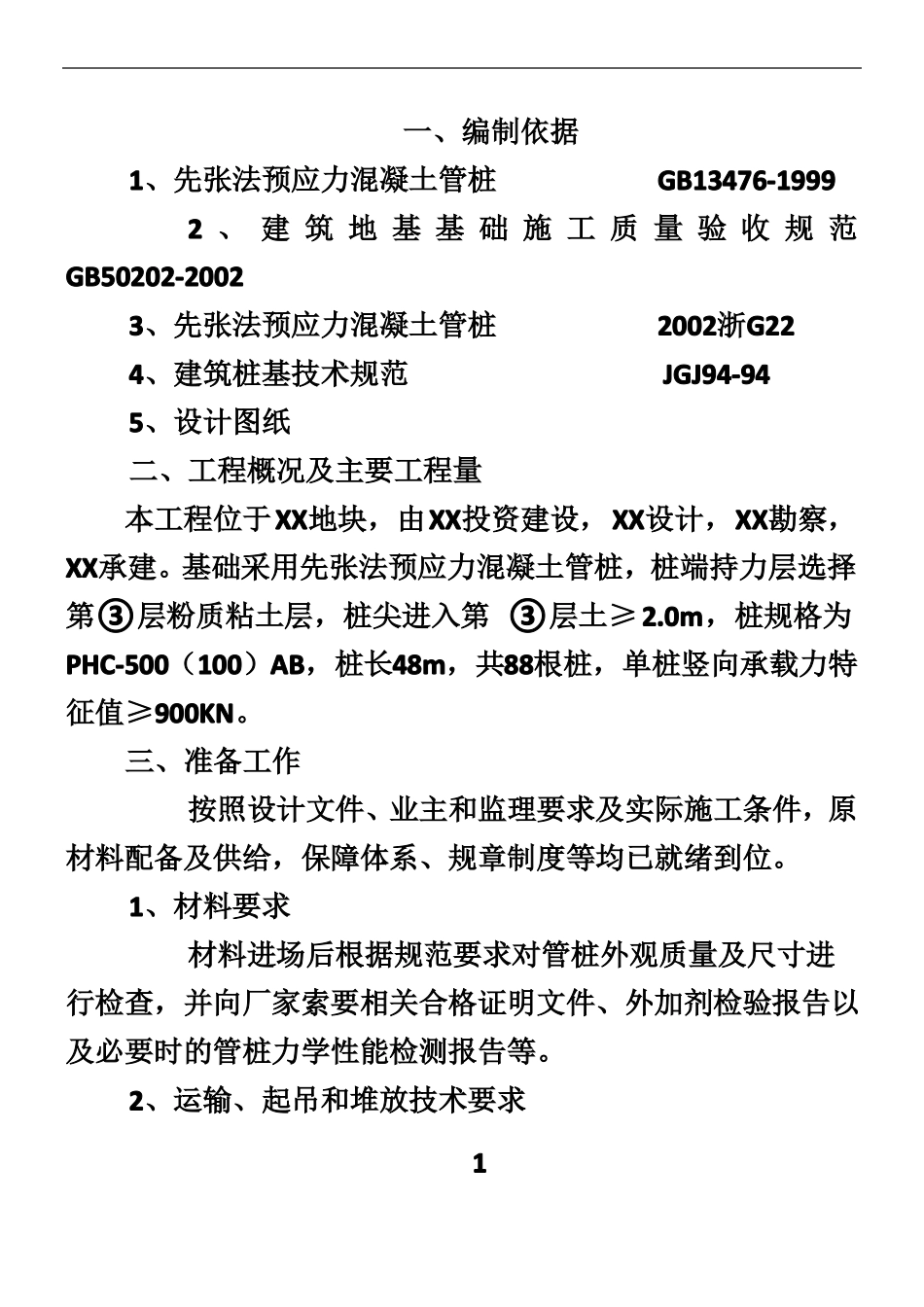

一、编制依据1、先张法预应力混凝土管桩GB13476-19992 、 建 筑 地 基 基 础 施 工 质 量 验 收 规 范GB50202-20023、先张法预应力混凝土管桩2002浙G224、建筑桩基技术规范JGJ94-945、设计图纸二、工程概况及主要工程量本工程位于XX地块,由XX投资建设,XX设计,XX勘察,XX承建。基础采用先张法预应力混凝土管桩,桩端持力层选择第③层粉质粘土层,桩尖进入第 ③层土≥ 2.0m,桩规格为PHC-500(100)AB,桩长48m,共88根桩,单桩竖向承载力特征值≥900KN。三、准备工作按照设计文件、业主和监理要求及实际施工条件,原材料配备及供给,保障体系、规章制度等均已就绪到位。1、材料要求材料进场后根据规范要求对管桩外观质量及尺寸进行检查,并向厂家索要相关合格证明文件、外加剂检验报告以及必要时的管桩力学性能检测报告等。2、运输、起吊和堆放技术要求1PHC预应力管桩运输采用长挂车,桩的悬臂≤1.5m,并绑固、分层叠放错位布置。工地现场堆放在坚实的场地或垫木支承,堆高不超过5层。PHC预应力管桩装卸起吊采用两头钩吊法(≤10m)或两支点法(>10m)如图A,管桩施打前吊立吊点如图B。3、施工现场准备:(1)现场静力压桩机调试完毕,压力表已标定合格,配备250kw发电机一台。(2)原地表已整平完毕,并经监理工程师验收。在较软的场地中铺筑20cm碎石,保证桩机在施桩过程中不产生均匀沉降。由于静压桩桩机对施工场地要求较高,桩机及配重重量较大,为防止桩机下陷而造成桩身倾斜、桩机挤压对桩位的影响,影响施工质量及施工安全,对施工场地进行局部回填平整或铺垫整块钢板,采取必要的措施提高地基承载力,使其达到静压桩施工要求。(3)现场测量、放样及 PHC预应力管桩已定位并准备就绪。2、现投入的施工机械及检测仪器设备(1)主要施工设备列表如下,各种设备经调试运转正常。23668 5C74 屴YX27687 6C27 氧35108 8924 褤}215205410 吐32514 7F02 缂2四、工程实施计划和施工方案、工艺流程1、工程实施计划PHC预应力管桩共计约4224m,计划施工工期为2008年8月11日~8月31日,静压桩机随征地拆迁的进行适时增加数量,确保满足工程需要。2、施工流程:清表整平→铺筑 20cm的碎石,整平后压实形成工作面→桩机就位→静压第一节桩→起吊第二节桩→电焊接桩→检查焊接质量和垂直度→静压第二节桩→检查整桩质量→开挖桩帽土体形成土模→绑扎桩帽钢筋,现浇砼、养护→铺筑第一层碎石垫层、整平压实→铺筑钢塑格栅→铺...
