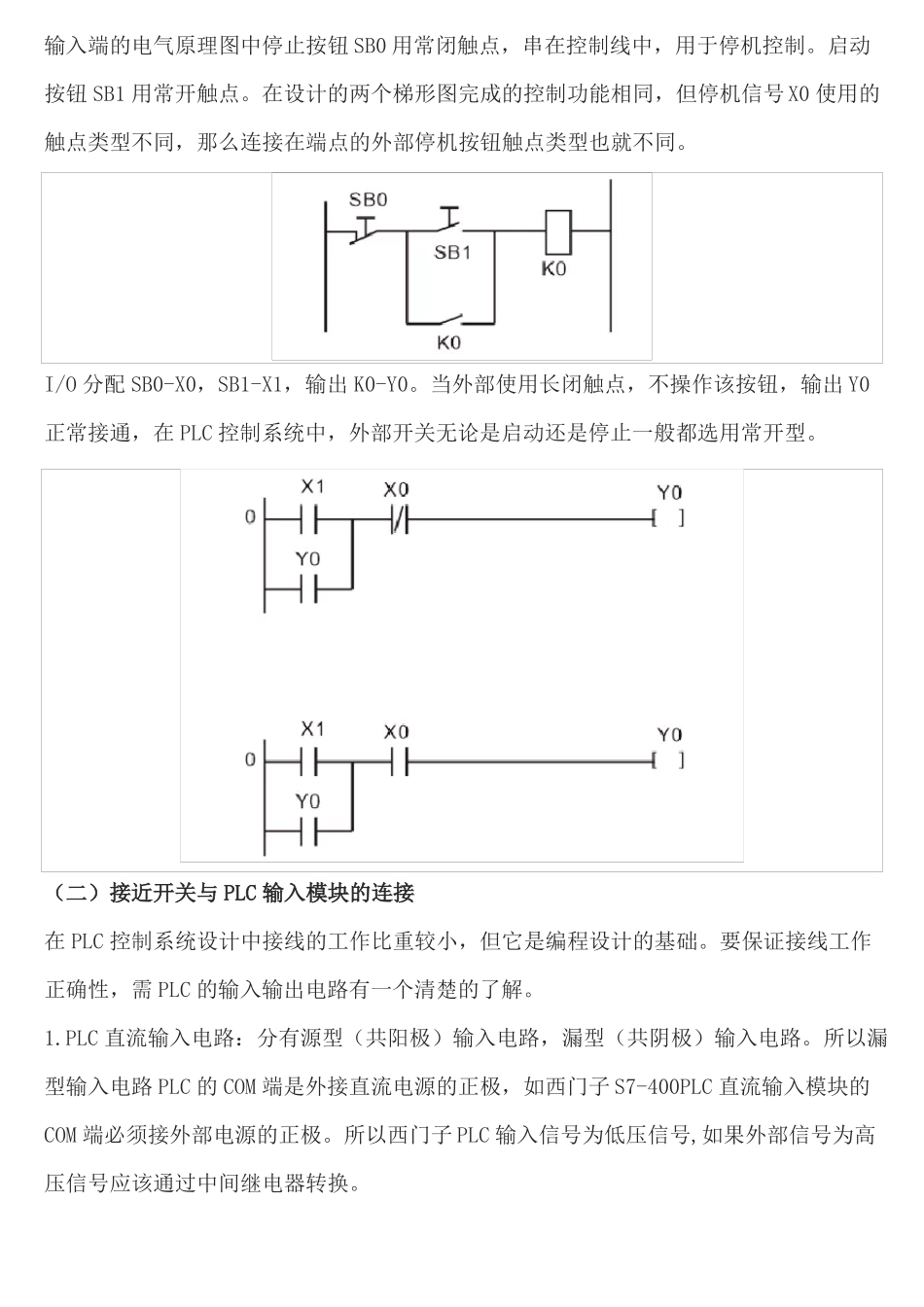

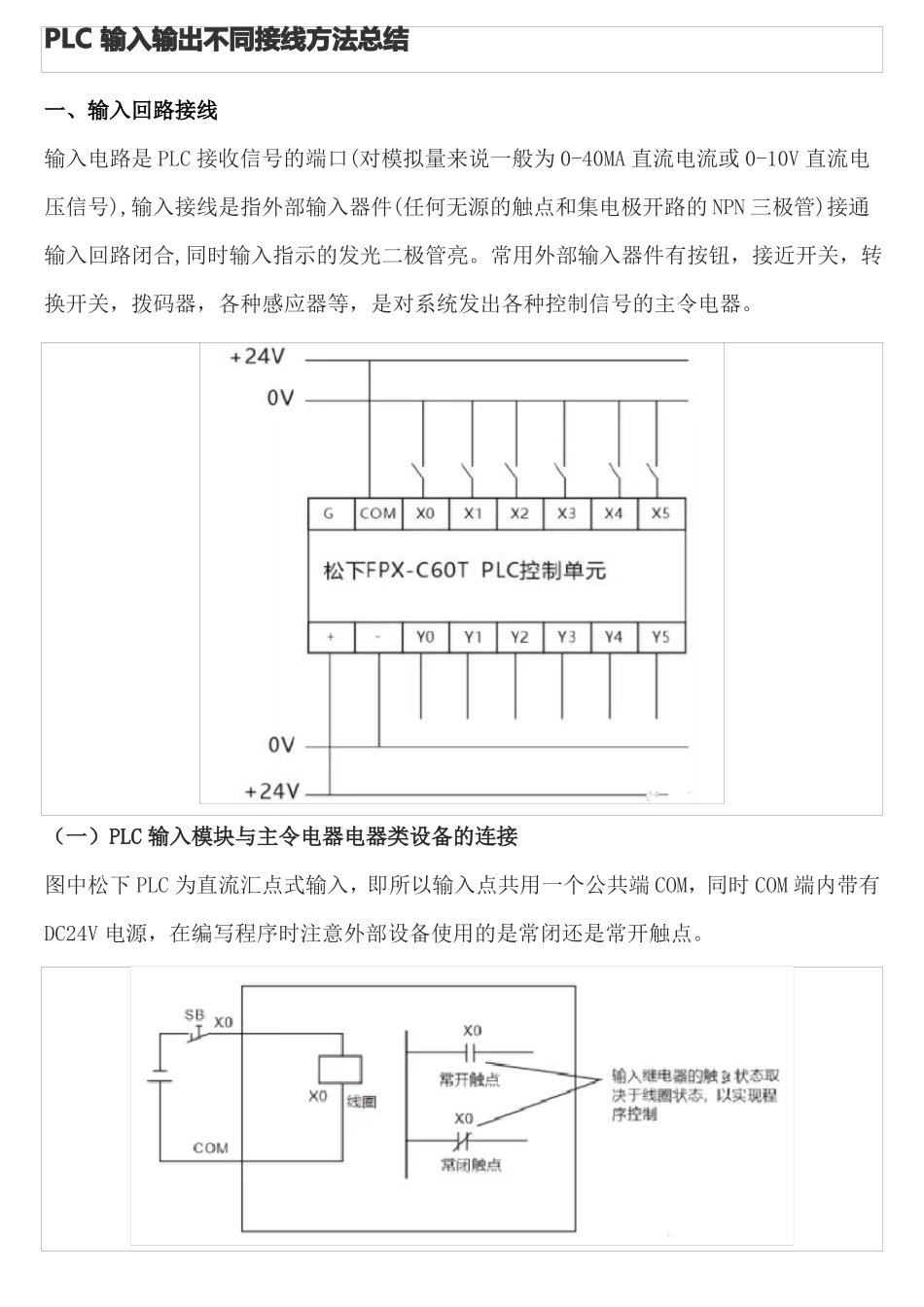

PLC 输入输出不同接线方法总结一、输入回路接线输入电路是 PLC 接收信号的端口(对模拟量来说一般为 0-40MA 直流电流或 0-10V 直流电压信号),输入接线是指外部输入器件(任何无源的触点和集电极开路的 NPN 三极管)接通输入回路闭合,同时输入指示的发光二极管亮。常用外部输入器件有按钮，接近开关，转换开关，拨码器，各种感应器等，是对系统发出各种控制信号的主令电器。（一）PLC 输入模块与主令电器电器类设备的连接图中松下 PLC 为直流汇点式输入，即所以输入点共用一个公共端 COM，同时 COM 端内带有DC24V 电源，在编写程序时注意外部设备使用的是常闭还是常开触点。输入端的电气原理图中停止按钮 SB0 用常闭触点，串在控制线中，用于停机控制。启动按钮 SB1 用常开触点。在设计的两个梯形图完成的控制功能相同，但停机信号X0 使用的触点类型不同，那么连接在端点的外部停机按钮触点类型也就不同。I/O 分配 SB0-X0，SB1-X1，输出 K0-Y0。当外部使用长闭触点，不操作该按钮，输出 Y0正常接通，在 PLC 控制系统中，外部开关无论是启动还是停止一般都选用常开型。（二）接近开关与 PLC 输入模块的连接在 PLC 控制系统设计中接线的工作比重较小，但它是编程设计的基础。要保证接线工作正确性，需 PLC 的输入输出电路有一个清楚的了解。1.PLC 直流输入电路：分有源型（共阳极）输入电路，漏型（共阴极）输入电路。所以漏型输入电路 PLC 的 COM 端是外接直流电源的正极，如西门子 S7-400PLC 直流输入模块的COM 端必须接外部电源的正极。所以西门子 PLC 输入信号为低压信号,如果外部信号为高压信号应该通过中间继电器转换。2.PLC 交流输入电路电压一般为 AC120V 或 AC230V，经过电阻的限流和电容的隔离在经过整流变成直流三个环节，所以输入信号延迟时间比直流电路长，但是输入端是高电压，输入信号的可靠信高，一般用于环境恶劣，对响应要求不高的场合。（三）开关量信号与 PLC 输入模块的连接对于不同的 PLC 输入电路应正确选择传感器（NPN 或 PNP）的输入方式，NPN 型传感器动作时，OUT 端为 0V，（NPN 型输出端 OUT 应和 PLC 的输入端漏型相连）输出低电平信号。PNP 型传感器动作时，OUT 端为+V，输出高电平信号。（四）PLC 输入回路接线的优化1.减少输入点数，分组输入如图上系统分自动和手动两种工作方式，Q1-Q8 为手动方式用到的 输入信号，S1-S8 为自动方式用到的输入信号...
