Protel99元件封装列表

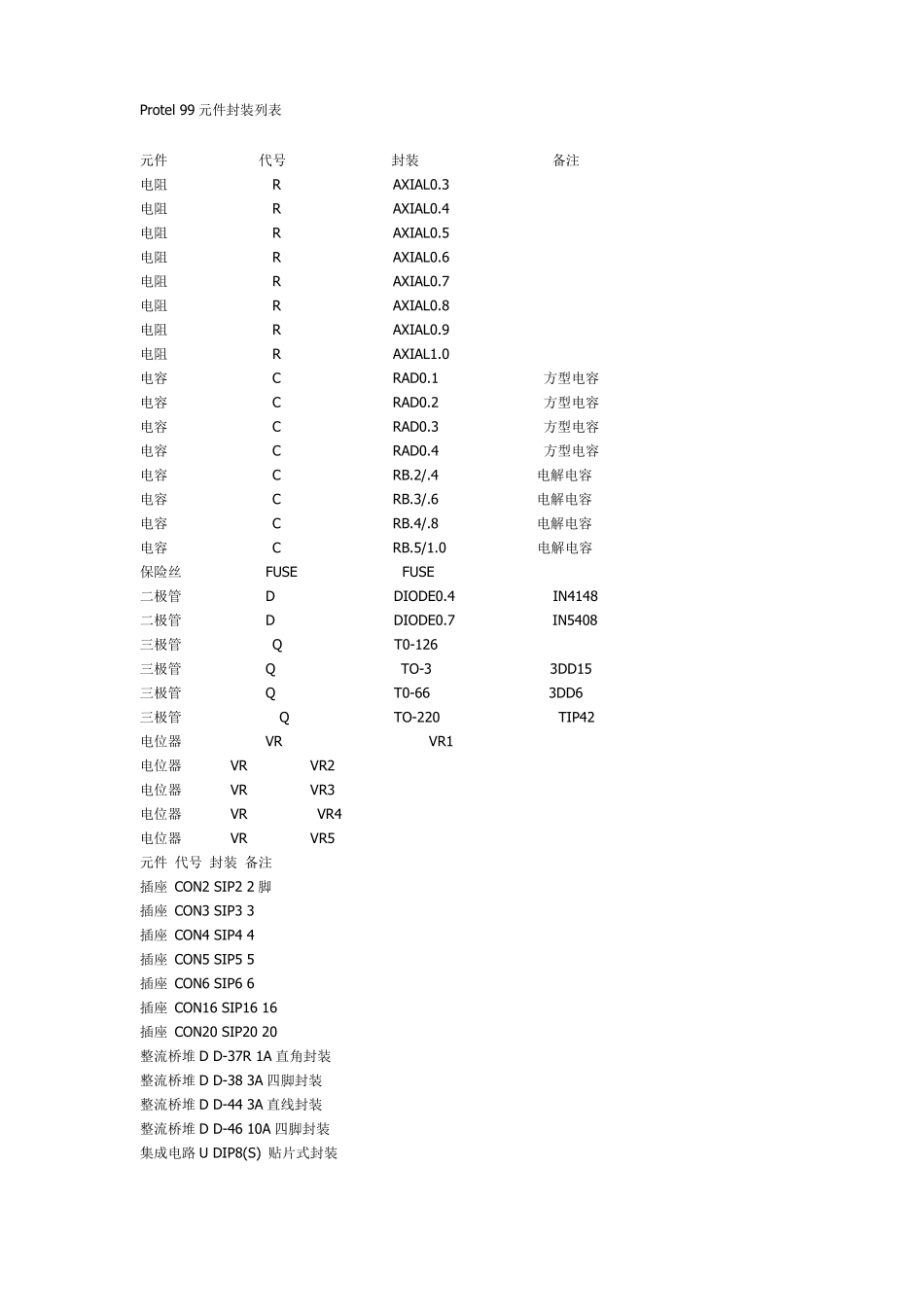

Protel 99 元件封装列表元件代号封装备注电阻RAXIAL0.3电阻RAXIAL0.4电阻RAXIAL0.5电阻RAXIAL0.6电阻RAXIAL0.7电阻RAXIAL0.8电阻R电阻R电容C电容C电容C电容C电容C电容C电容C电容C保险丝FUSE二极管D二极管D三极管Q三极管Q三极管Q三极管Q电位器VR电位器VRVR2电位器VRVR3电位器VRVR4电位器VRVR5元件 代号 封装 备注插座 CON2 SIP2 2 脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆 D D-37R 1A 直角封装整流桥堆 D D-38 3A 四脚封装整流桥堆 D D-44 3A 直线封装整流桥堆 D D-46 10A 四脚封装集成电路 U DIP8(S) 贴片式封装AXIAL0.9AXIAL1.0RAD0.1RAD0.2RAD0.3RAD0.4RB.2/.4RB.3/.6RB.4/.8RB.5/1.0FUSEDIODE0.4DIODE0.7T0-126TO-3T0-66TO-220VR1方型电容方型电容方型电容方型电容电解电容电解电容电解电容电解电容IN4148IN54083DD153DD6TIP42集成电路 U DIP16(S) 贴片式封装集成电路 U DIP8(S) 贴片式封装集成电路 U DIP20(D) 贴片式封装集成电路 U DIP4 双列直插式集成电路 U DIP6 双列直插式集成电路 U DIP8 双列直插式集成电路 U DIP16 双列直插式集成电路 U DIP20 双列直插式集成电路 U ZIP-15H TDA7294集成电路 U ZIP-11H1. 标准电阻：RES1、RES2；封装：AXIAL-0.3 到 AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3 到 AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1 或 ELECTRO2（极性电容）、可变电容 CAPVAR封装：无极性电容为 RAD-0.1 到 RAD-0.4，有极性电容为 RB.2/.4 到 RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4 和 DIODE 0.7;（上面已经说了，注意做 PCB 时别忘了将封装 DIODE 的端口改为 A、K）4.三极管：NPN，NPN1 和 PNP，PNP1；引脚封装：TO18、TO92A（普 通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。T0-226 为直线形，我们常用的 9013、9014 管脚排列是直线型的，所以一般三极管都采用 TO-126 啦！5、效应管：JFETN（N 沟道结型场效应管），JFETP（P 沟道结型场效应管）MOSFETN（N 沟道增强型管）MO...
