PVC-U、PVC-M施工技术手册要点

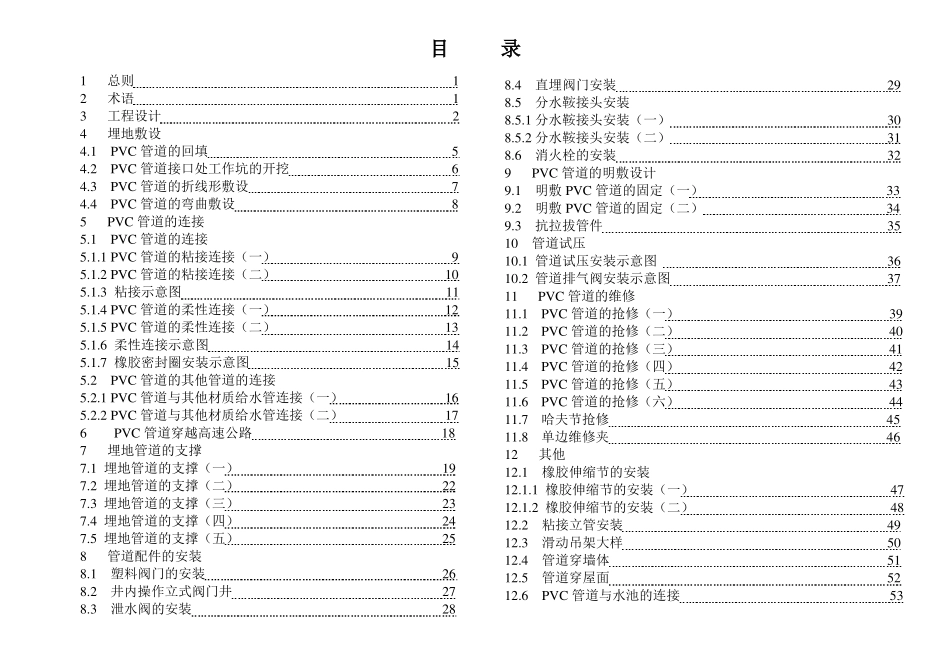

目录1总则12术语13工程设计24埋地敷设4.1PVC 管道的回填54.2PVC 管道接口处工作坑的开挖64.3PVC 管道的折线形敷设74.4PVC 管道的弯曲敷设85PVC 管道的连接5.1PVC 管道的连接5.1.1 PVC 管道的粘接连接（一）95.1.2 PVC 管道的粘接连接（二）105.1.3 粘接示意图115.1.4 PVC 管道的柔性连接（一）125.1.5 PVC 管道的柔性连接（二）135.1.6 柔性连接示意图145.1.7 橡胶密封圈安装示意图155.2PVC 管道的其他管道的连接5.2.1 PVC 管道与其他材质给水管连接（一）165.2.2 PVC 管道与其他材质给水管连接（二）176PVC 管道穿越高速公路187埋地管道的支撑7.1 埋地管道的支撑（一）197.2 埋地管道的支撑（二）227.3 埋地管道的支撑（三）237.4 埋地管道的支撑（四）247.5 埋地管道的支撑（五）258管道配件的安装8.1塑料阀门的安装268.2井内操作立式阀门井278.3泄水阀的安装288.4直埋阀门安装298.5分水鞍接头安装8.5.1 分水鞍接头安装（一）308.5.2 分水鞍接头安装（二）318.6消火栓的安装329PVC 管道的明敷设计9.1明敷 PVC 管道的固定（一）339.2明敷 PVC 管道的固定（二）349.3抗拉拔管件3510管道试压10.1 管道试压安装示意图3610.2 管道排气阀安装示意图3711PVC 管道的维修11.1PVC 管道的抢修（一）3911.2PVC 管道的抢修（二）4011.3PVC 管道的抢修（三）4111.4PVC 管道的抢修（四）4211.5PVC 管道的抢修（五）4311.6PVC 管道的抢修（六）4411.7哈夫节抢修4511.8单边维修夹4612其他12.1橡胶伸缩节的安装12.1.1 橡胶伸缩节的安装（一）4712.1.2 橡胶伸缩节的安装（二）4812.2粘接立管安装4912.3滑动吊架大样5012.4管道穿墙体5112.5管道穿屋面5212.6PVC 管道与水池的连接53客户至上，用心服务；追求卓越，尽善尽美1、总则1.1 本规程适用于水温不低于 0℃，不高于 45℃工业与民用建筑物内生活给水管道系统的设计、施工及验收。1.2 埋设在酸、碱性等腐蚀性土壤中的给水管道工程。对修建在湿陷性土、膨胀土、永冻土等特殊土层地区的室外埋地给水管道工程，尚应遵守相应专门标准的规定。1.3 本手册采用的给水用硬聚氯乙烯（PVC-U）管材的规格尺寸及主要性能指标均符合国家标准及行业现行的有关标准、规范和规定。2、术语2.1 公称压力管材在工作水温 20℃连续使用 50 年，允许的最大工作压力，单位为 MPa。2.2 压力下降系数当管材输送水的温度大于 25℃时，由于温度升高引起管道工作压力下降的系数。2....
