QCell小区配置及OMMB安装、软件升级说明张向鹏,针对20140805版本

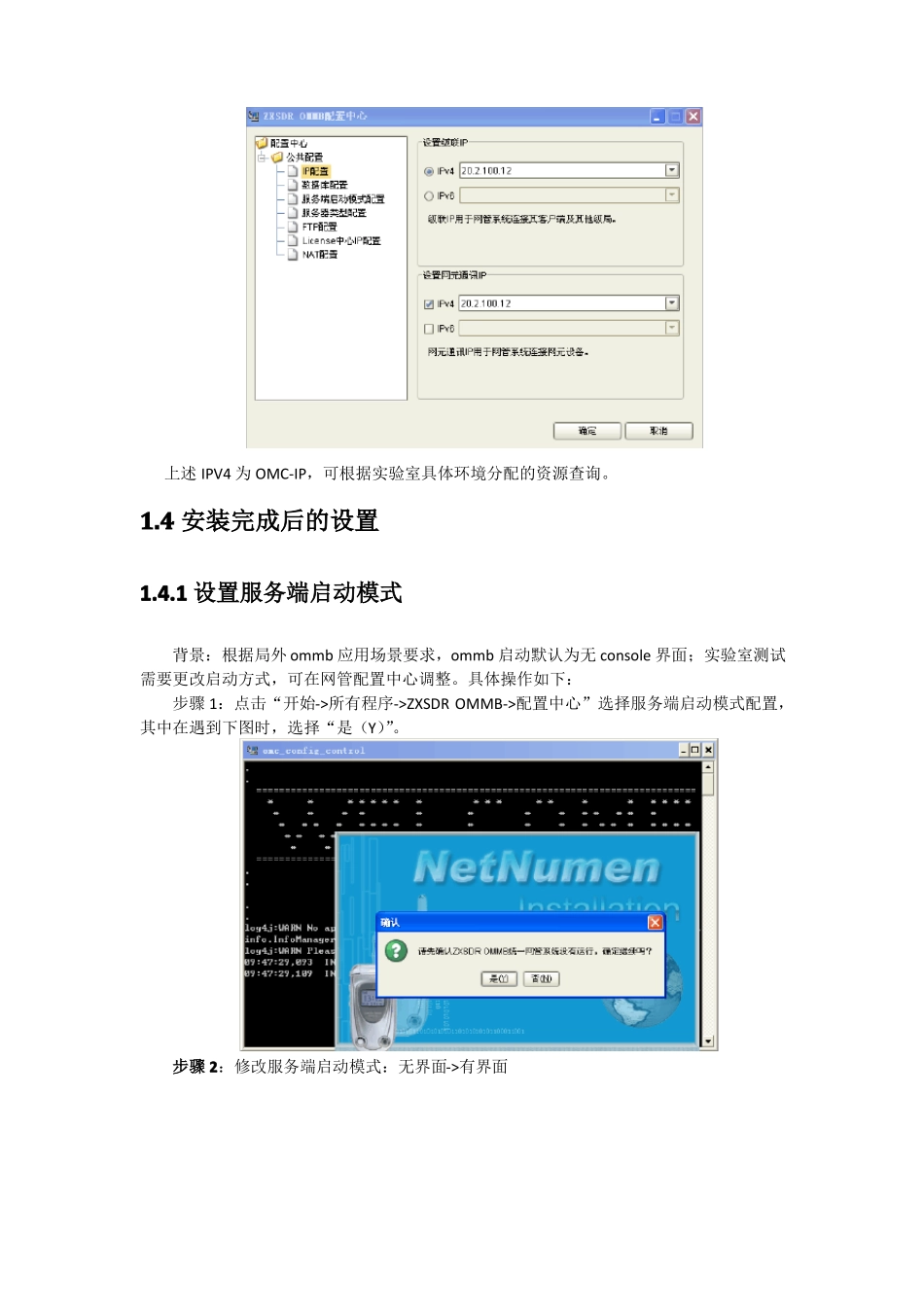

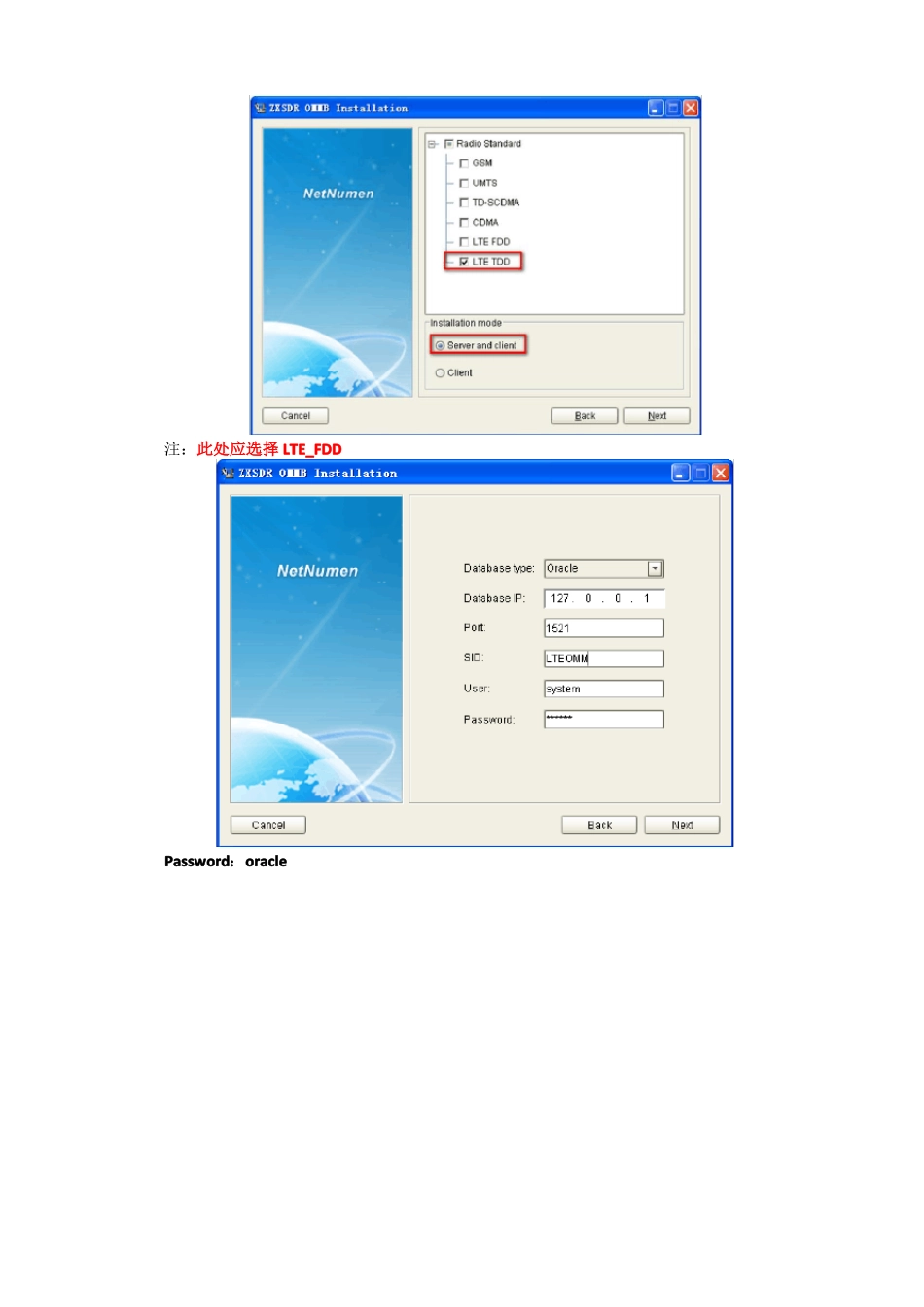

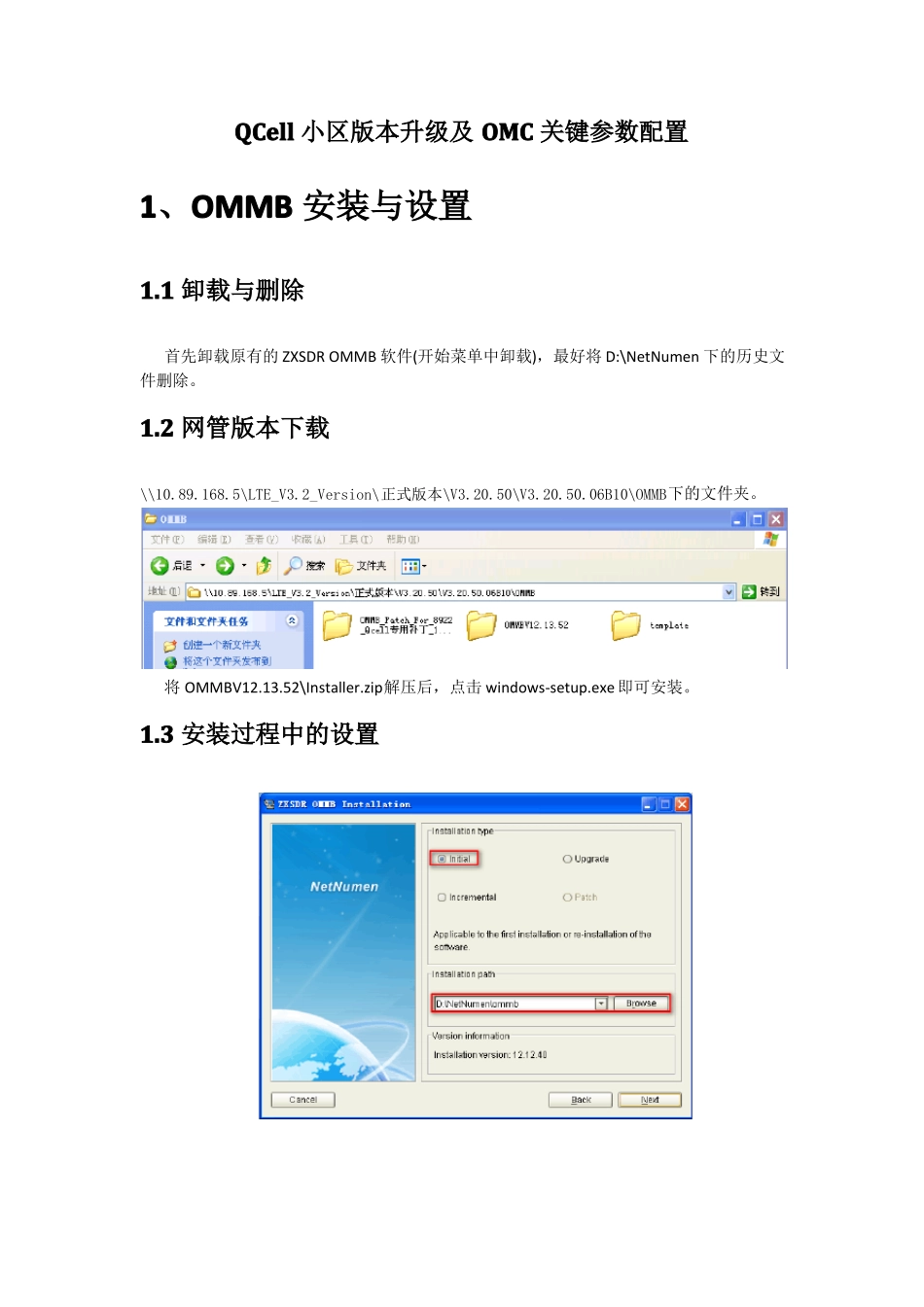

QCell 小区版本升级及 OMC 关键参数配置1、OMMB 安装与设置1.1 卸载与删除首先卸载原有的 ZXSDR OMMB 软件(开始菜单中卸载)，最好将 D:\NetNumen 下的历史文件删除。1.2 网管版本下载\\10.89.168.5\LTE_V3.2_Version\正式版本\V3.20.50\V3.20.50.06B10\OMMB下的文件夹。将 OMMBV12.13.52\Installer.zip解压后，点击 windows-setup.exe 即可安装。1.3 安装过程中的设置注：此处应选择 LTE_FDDPassword：oracle上述 IPV4 为 OMC-IP，可根据实验室具体环境分配的资源查询。1.4 安装完成后的设置1.4.1 设置服务端启动模式背景：根据局外 ommb 应用场景要求，ommb 启动默认为无 console 界面；实验室测试需要更改启动方式，可在网管配置中心调整。具体操作如下：步骤 1：点击“开始->所有程序->ZXSDR OMMB->配置中心”选择服务端启动模式配置，其中在遇到下图时，选择“是（Y）”。步骤 2：修改服务端启动模式：无界面->有界面步骤 3：重新启动 OMMB。1.4.2 启动 OMMB 软件1) 启动服务端服务器起来的标志：如下图左上角两个电脑连接处显示均为绿色。2) 启动客户端服务器地址即为 OMC-IP 地址。2、OMC 关键参数设置2.1 创建网元右键单击配置管理->服务器 IP，选择“创建子网”，弹出的界面中设置子网 ID 即可。右键单击新建的子网，选择“创建网元”，在弹出的界面中进行网元参数配置。完成此步骤后前后台会建立连接：2.2 PLMN点击“修改区 0”会在左下方显示如下内容。2.3 系统参数系统参数、节电参数、时间配置和 SON 功能开关对象按默认配置即可，射频单元系统参数无需配置。2.4 设备双击“设备”会在右侧弹出“物理视图”界面，点击下图左侧红色标识添加所需设备。添加编号为 59 的 PB1000 如下图：添加编号为 60 的 PRRU 操作如下图：商用配置添加完成的 1 个 PB、6 个 PRRU 示意图如下：2.5 时钟设备2.6 光口设备注意项 1：根据实际情况，一个 BBU 连接几个 PB 就建立几个光口设备，最多 3 个；注意项 2：BPL1 的单板制式必须配置为 IQ 压缩；注意项 3：BPL1 光口必须为 10G.每个光口设备设置，BPL1 光口必须为 10G：2.7PB 光口设备2.8 光纤(BPL1 与 PB 连接设置)BPL1 接一个 PB 时的配置如下，需要接多个 PB 时可以通过增加配置实现。2.9 以太网口连线(PB 与 PRRU 连接设置)PB 与 52 号 PRRU 连接设置如下：商用场景 1 个 PB 接 6 个...
