S7200SMART程序编程下载

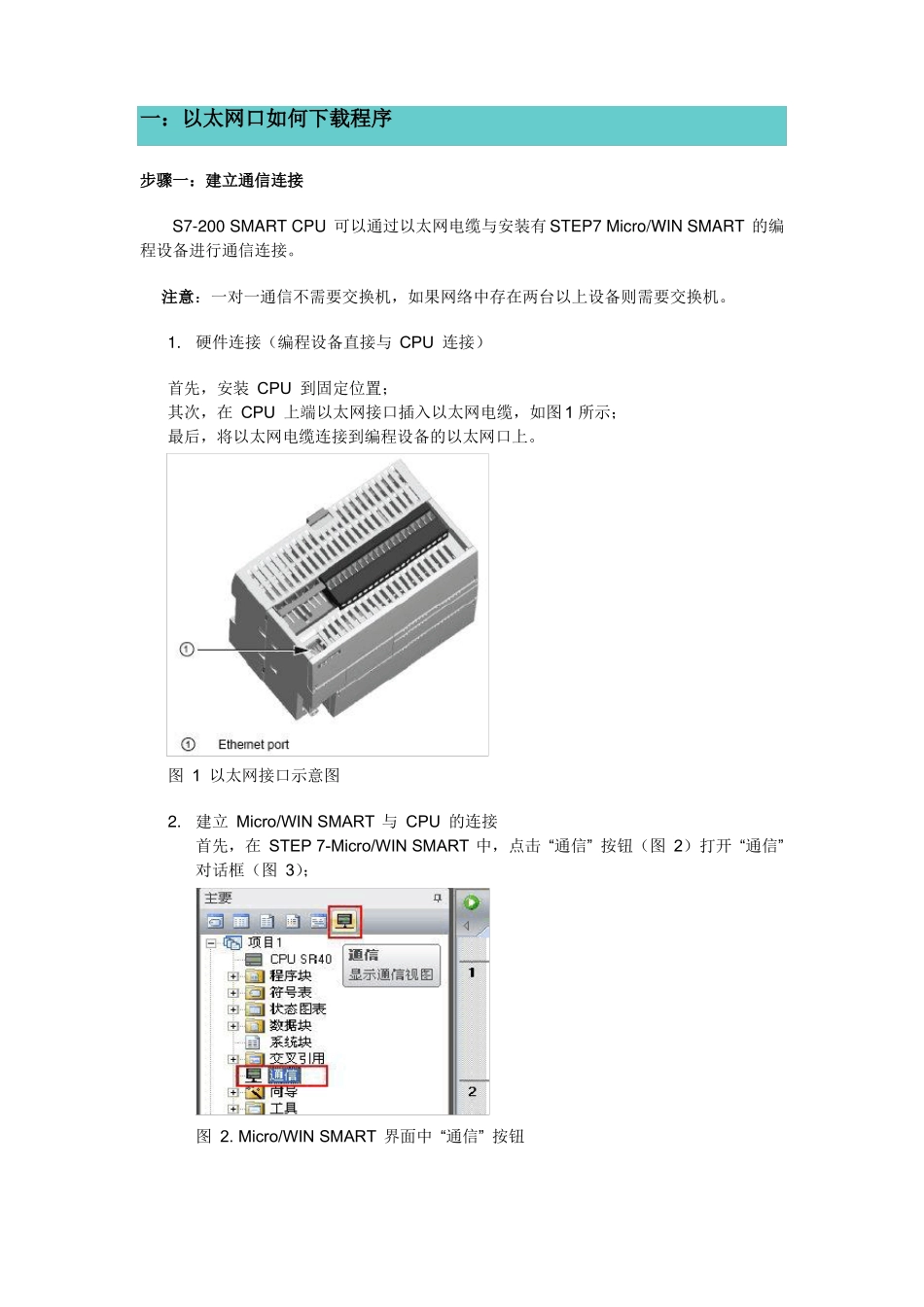

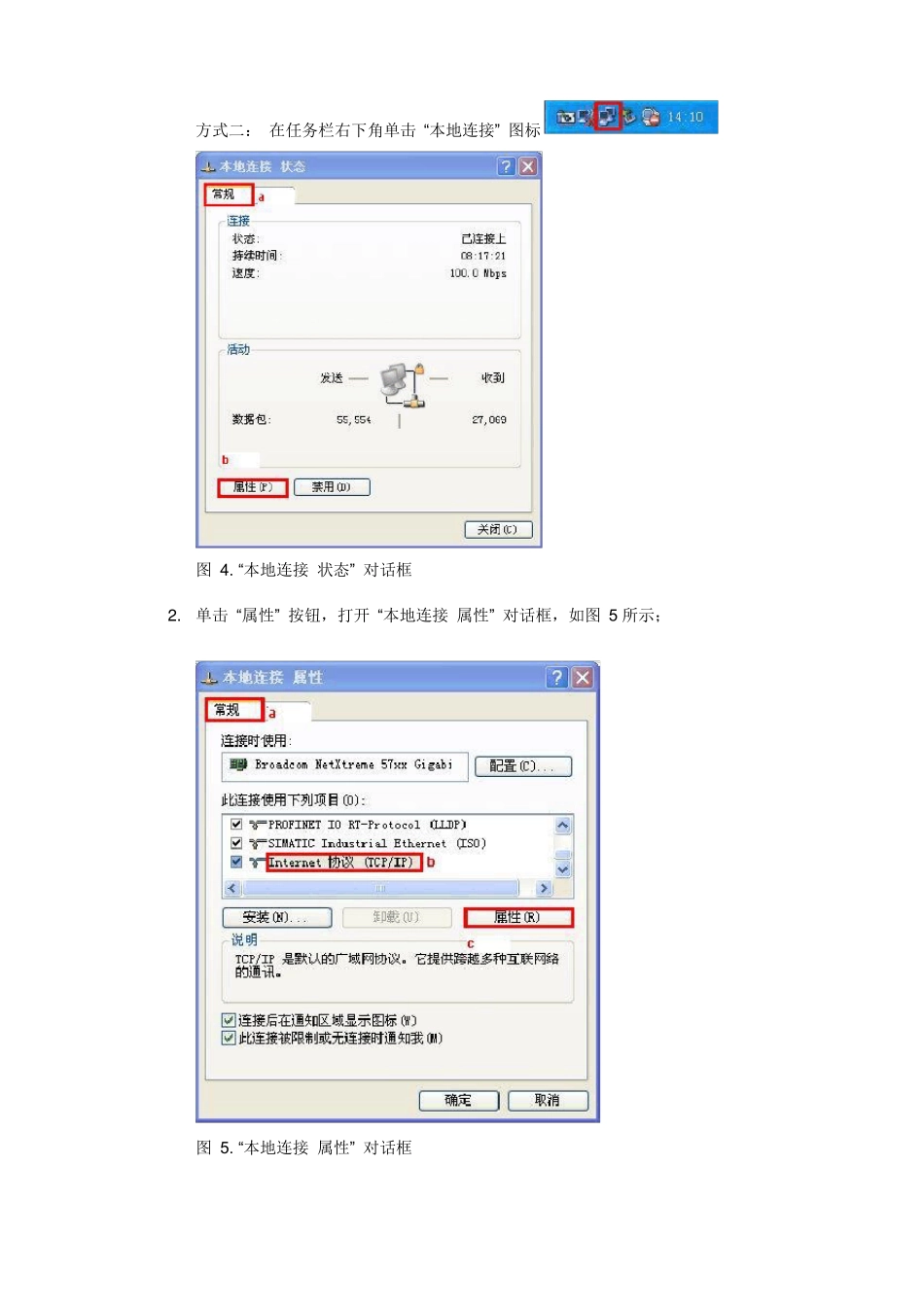

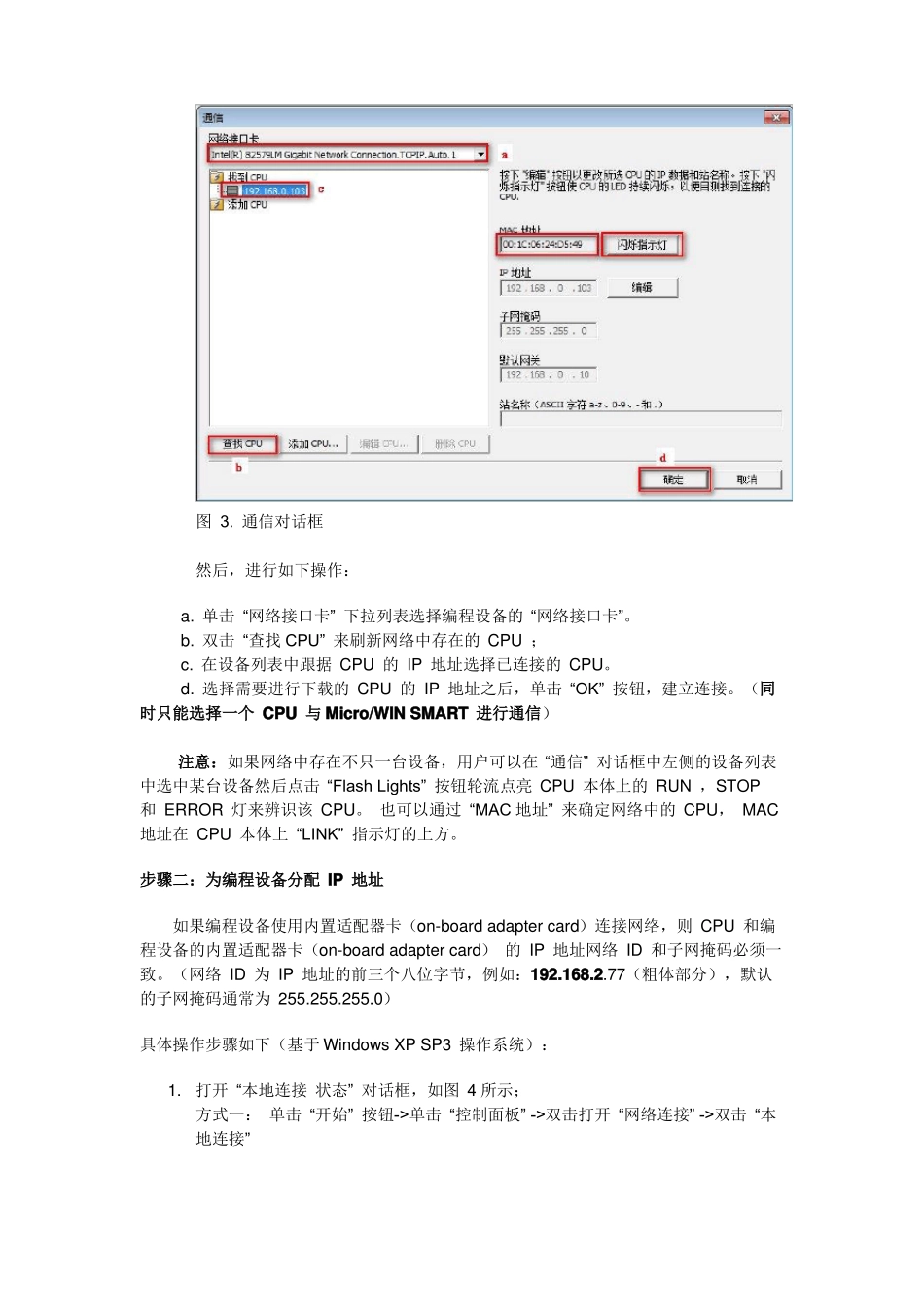

一：以太网口如何下载程序步骤一：建立通信连接S7-200 SMART CPU 可以通过以太网电缆与安装有 STEP7 Micro/WIN SMART 的编程设备进行通信连接。注意：一对一通信不需要交换机，如果网络中存在两台以上设备则需要交换机。1.硬件连接（编程设备直接与 CPU 连接）首先，安装 CPU 到固定位置；其次，在 CPU 上端以太网接口插入以太网电缆，如图 1 所示；最后，将以太网电缆连接到编程设备的以太网口上。图 1 以太网接口示意图2.建立 Micro/WIN SMART 与 CPU 的连接首先，在 STEP 7-Micro/WIN SMART 中，点击 “通信” 按钮（图 2）打开 “通信”对话框（图 3）；图 2. Micro/WIN SMART 界面中 “通信” 按钮图 3. 通信对话框然后，进行如下操作： a. 单击 “网络接口卡” 下拉列表选择编程设备的 “网络接口卡”。 b. 双击 “查找 CPU” 来刷新网络中存在的 CPU ； c. 在设备列表中跟据 CPU 的 IP 地址选择已连接的 CPU。 d. 选择需要进行下载的 CPU 的 IP 地址之后，单击 “OK” 按钮，建立连接。（同时只能选择一个 CPU 与 Micro/WIN SMART 进行通信）注意：如果网络中存在不只一台设备，用户可以在 “通信” 对话框中左侧的设备列表中选中某台设备然后点击 “Flash Lights” 按钮轮流点亮 CPU 本体上的 RUN ，STOP和 ERROR 灯来辨识该 CPU。 也可以通过 “MAC 地址” 来确定网络中的 CPU， MAC地址在 CPU 本体上 “LINK” 指示灯的上方。步骤二：为编程设备分配 IP 地址如果编程设备使用内置适配器卡（on-board adapter card）连接网络，则 CPU 和编程设备的内置适配器卡（on-board adapter card） 的 IP 地址网络 ID 和子网掩码必须一致。（网络 ID 为 IP 地址的前三个八位字节，例如：192.168.2.77（粗体部分），默认的子网掩码通常为 255.255.255.0）具体操作步骤如下（基于 Windows XP SP3 操作系统）：1.打开 “本地连接 状态” 对话框，如图 4 所示；方式一： 单击 “开始” 按钮->单击 “控制面板” ->双击打开 “网络连接” ->双击 “本地连接”方式二： 在任务栏右下角单击 “本地连接” 图标图 4. “本地连接 状态” 对话框2.单击 “属性” 按钮，打开 “本地连接 属性” 对话框，如图 5 所示；图 5. “本地连接 属性” 对话框3.在 “此连接使用下列项目” 区域中，滑动右侧滚动...
