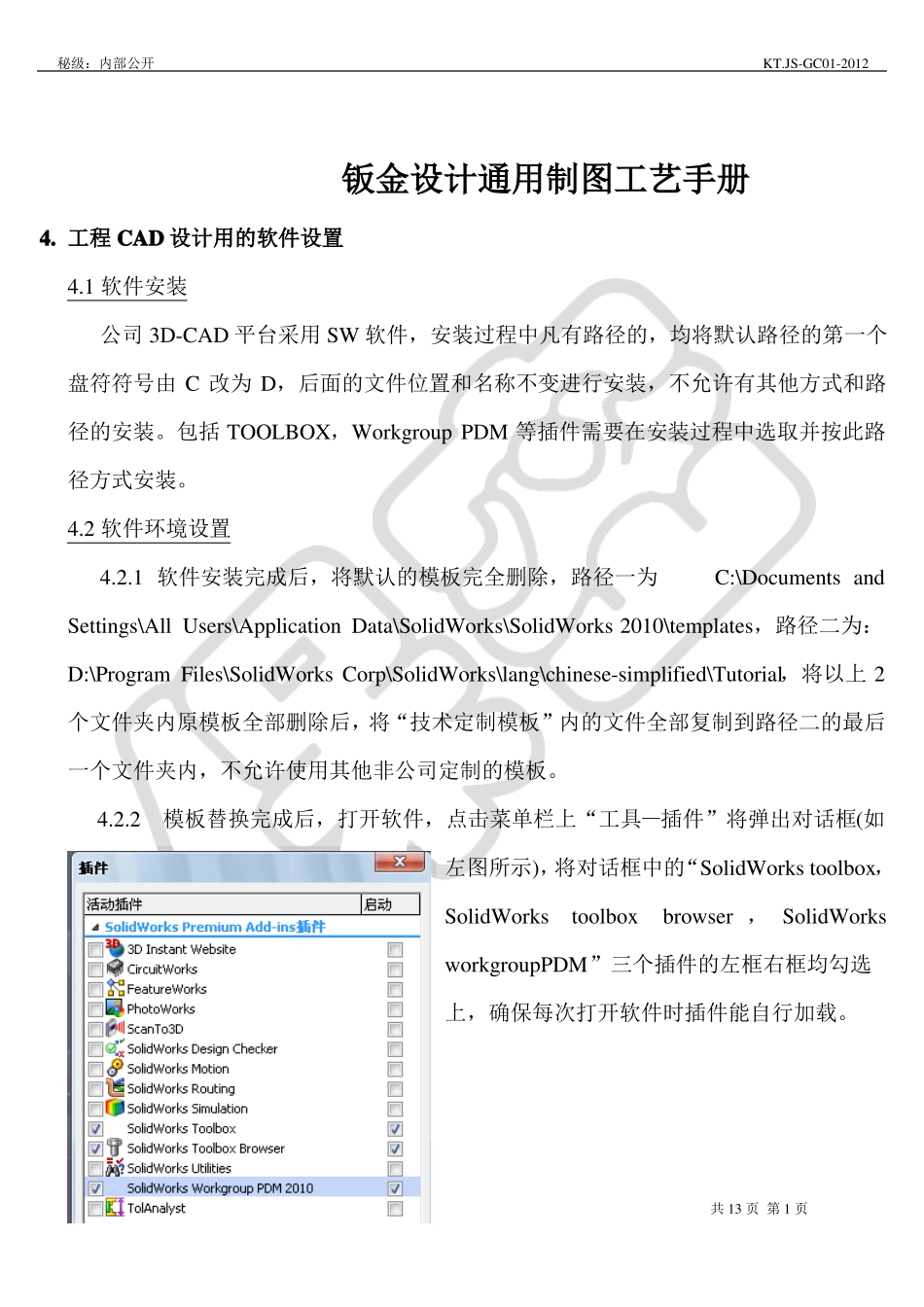

秘级：内部公开KT.JS-GC01-2012钣金设计通用制图工艺手册4. 工程 CAD 设计用的软件设置4.1 软件安装公司 3D-CAD 平台采用 SW 软件，安装过程中凡有路径的，均将默认路径的第一个盘符符号由 C 改为 D，后面的文件位置和名称不变进行安装，不允许有其他方式和路径的安装。包括 TOOLBOX，Workgroup PDM 等插件需要在安装过程中选取并按此路径方式安装。4.2 软件环境设置4.2.1 软件安装完成后，将默认的模板完全删除，路径一为C:\Documents andSettings\All Users\Application Data\SolidWorks\SolidWorks 2010\templates，路径二为：D:\Program Files\SolidWorks Corp\SolidWorks\lang\chinese-simplified\Tutorial，将以上 2个文件夹内原模板全部删除后，将“技术定制模板”内的文件全部复制到路径二的最后一个文件夹内，不允许使用其他非公司定制的模板。4.2.2模板替换完成后，打开软件，点击菜单栏上“工具—插件”将弹出对话框(如左图所示)，将对话框中的“SolidWorks toolbox，SolidWorkstoolboxbrowser ， SolidWorksworkgroupPDM”三个插件的左框右框均勾选上，确保每次打开软件时插件能自行加载。共 13 页 第 1 页秘级：内部公开KT.JS-GC01-20124.2.3插件加载后，新建一个零件，点击菜单栏“toolbox—配置”，将弹出对话框，根据需求将非 GB 的所有文件去掉勾，然后在“3 用户设定”中将“标识”中 3 项目均打上勾，最后左上角保存，确保标准件在工程图中以中文的名称显示。4.2.4Toolbox 设置完成便可以开始建模，“新建—零件”进入草图绘制界面，草图必须完全定位（即所有线条均有约束，变为黑色），草图完成后，生成钣金需要按后面规定的进行设置。4.2.5 钣金系数设置机床护罩类，普通钣金产品在 SolidWorks 软件钣金模块下按以下 2 种方法设置展开，折叠 8 次总的最小误差为 0，最大误差为±0.5mm，不影响本类产品生产使用，但不适用于精密钣金的展开设置。4.2.5.1..推荐设置：展开系数全部取用 K 因子 0.185，R=0.2,（注意，折死边部位必须设定为 R=D1，K 因子 0.432，否则会有 1.5~2mm 误差）。此种方法可以减少折弯闭合角的工作，节省时间4.2.5.2..其余设置：展开系数 k 因子 0.432，R=D1，此种设置由于 R 较大，必须闭合角才避免缝隙，但各种展开均无超范围误差。4.2.5.3 其他设置：包括折弯扣除，折弯系数等均暂不推荐。说明：K 因子 0.185 适用于 3mm 以内的薄板...
