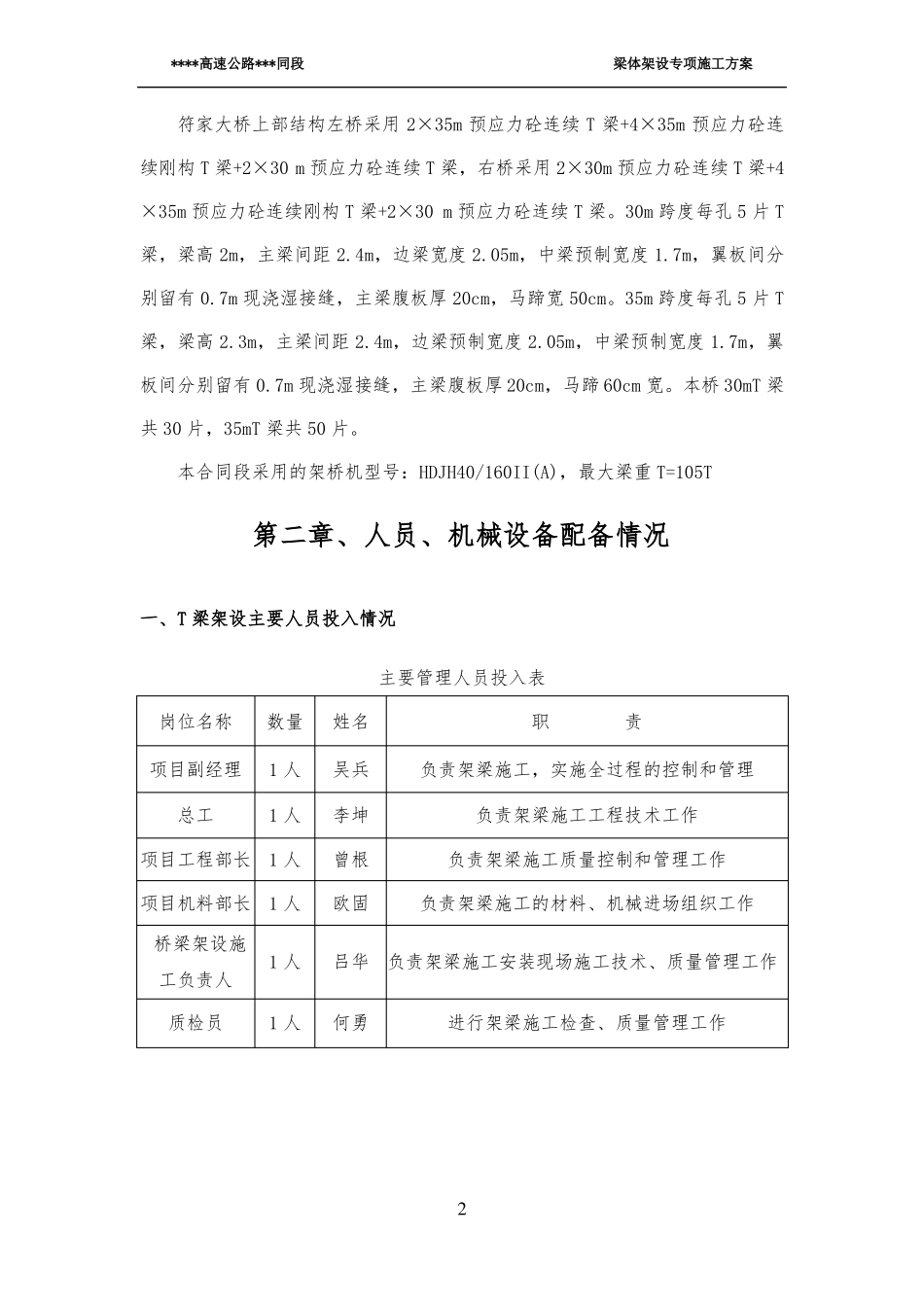

T梁架设施工专项方案_第2页
2/15

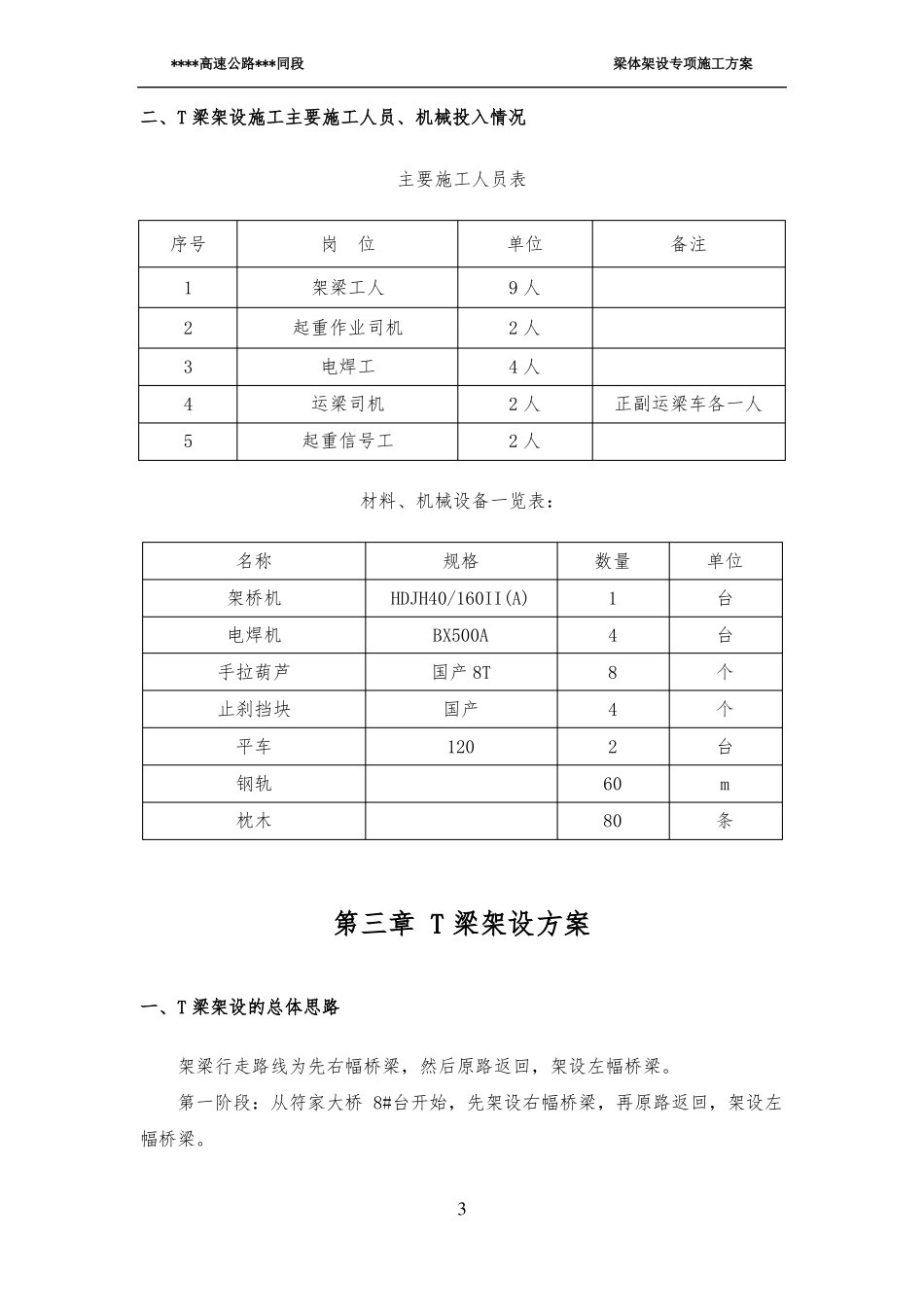

T梁架设施工专项方案_第3页
3/15
****高速公路***同段梁体架设专项施工方案梁体架设专项施工方案第一章、编制依据及工程概况一、编制依据 1、《公路桥涵施工技术规范》JTG/T F50-2011; 2、相关国家或部颁规范及标准; 3、高速公路施工标准化管理指南; 3、装配式架桥机多用途使用手册及架桥机相关规范;二、工程概述本合同段****高速公路第***合同段,位于光泽县华桥乡境内,起于光泽县华桥乡的茅坪自然村(桩号:YK58+800,ZK58+795),终于光泽县华桥乡铁关村的龚家磜自然村(桩号:YK66+090,ZK66+078),路线总长 7.290 Km。本合同段桥梁共 3 座,分别为上元头大桥、上元头大桥、符家大桥。上元大桥上部结构左桥采用 3×30+4×30m 预应力砼连续 T 梁,右桥采用 3×30+4×30m 预应力砼连续 T 梁。30m 跨度每孔 5 片 T 梁,梁高 2m,主梁间距2.463m,边梁预制宽度 2.05m,中梁预制宽度 1.7m,翼板间分别留有 0.763m 现浇湿接缝,主梁腹板厚 20cm,马蹄宽 50cm,本桥 30mT 梁共 70 片。上头大桥上部结构左桥采用 4×35m+3×(3×35)m 预应力砼连续-刚构 T 梁,右桥采用 4×35m+3×(3×35)m 预应力砼连续-刚构 T 梁。35m 跨度每孔 5 片 T 梁,梁高 2.3m,主梁间距 2.4m,边梁预制宽度 2.05m,中梁预制宽度 1.7m,翼板间分别留有 0.7m 现浇湿接缝,主梁腹板厚 20cm,马蹄宽 60cm,本桥 35mT 梁共 130片。1****高速公路***同段梁体架设专项施工方案符家大桥上部结构左桥采用 2×35m 预应力砼连续 T 梁+4×35m 预应力砼连续刚构 T 梁+2×30 m 预应力砼连续 T 梁,右桥采用 2×30m 预应力砼连续 T 梁+4×35m 预应力砼连续刚构 T 梁+2×30 m 预应力砼连续 T 梁。30m 跨度每孔 5 片 T梁,梁高 2m,主梁间距 2.4m,边梁宽度 2.05m,中梁预制宽度 1.7m,翼板间分别留有 0.7m 现浇湿接缝,主梁腹板厚 20cm,马蹄宽 50cm。35m 跨度每孔 5 片 T梁,梁高 2.3m,主梁间距 2.4m,边梁预制宽度 2.05m,中梁预制宽度 1.7m,翼板间分别留有 0.7m 现浇湿接缝,主梁腹板厚 20cm,马蹄 60cm 宽。本桥 30mT 梁共 30 片,35mT 梁共 50 片。本合同段采用的架桥机型号:HDJH40/160II(A),最大梁重 T=105T第二章、人员、机械设备配备情况一、T 梁架设主要人员投入情况主要管理人员投入表岗位名称数量姓名吴兵李坤曾根欧固职责负责架梁施工,实施全过程的控制和管理负责架梁施工工程技术...
