VC0MFC串口通信编写全过程

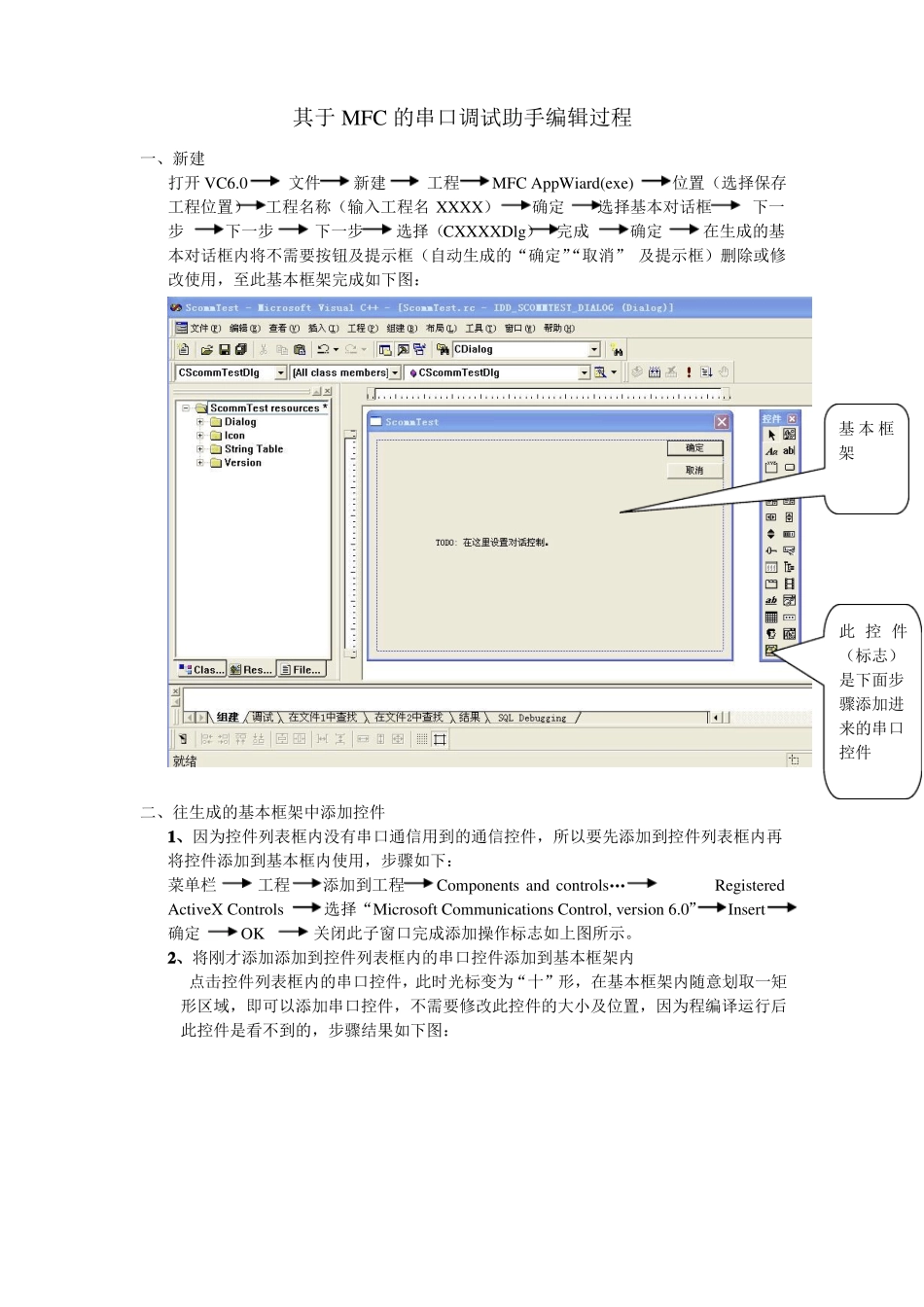

VC0MFC串口通信编写全过程_第1页
1/17

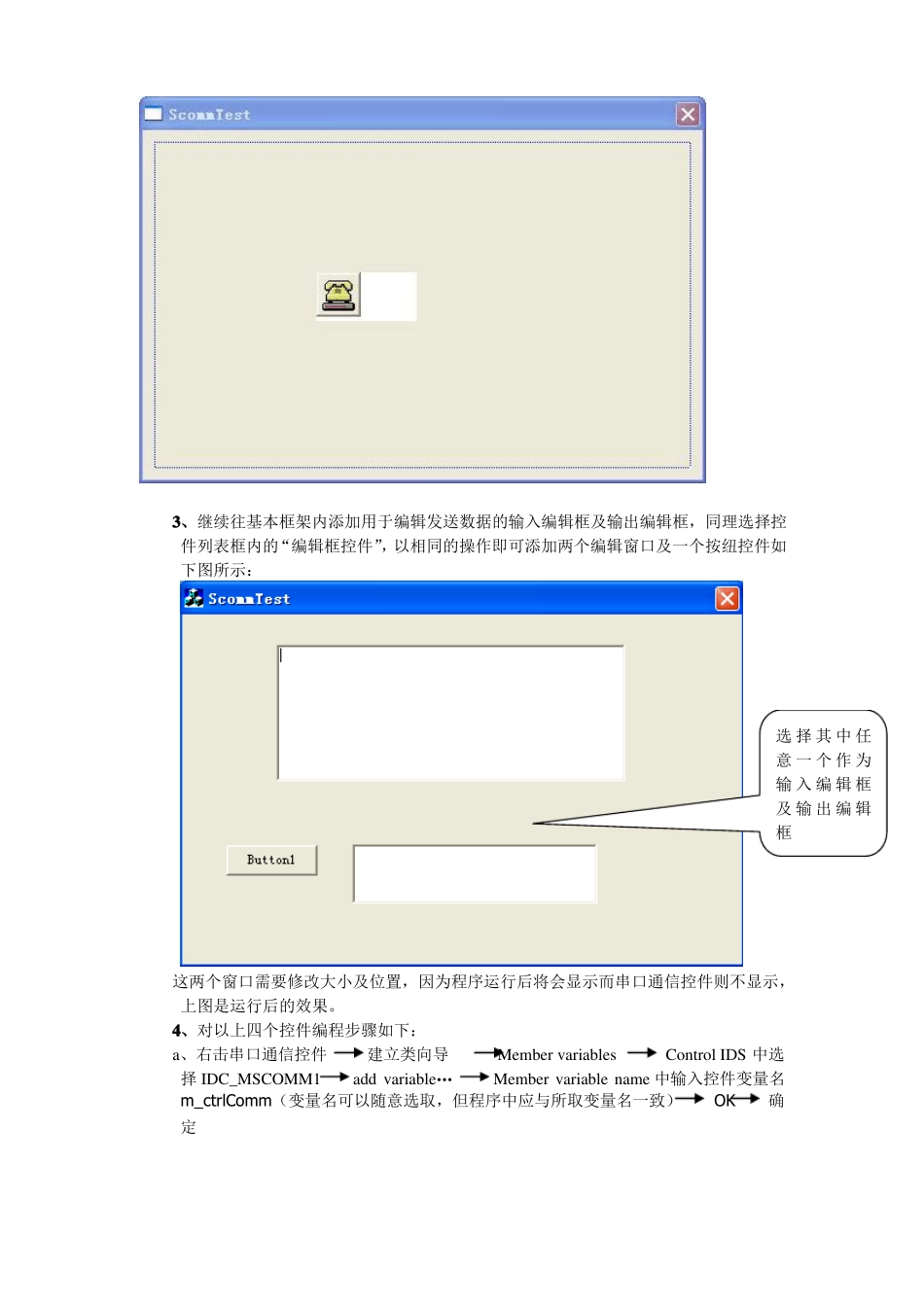

VC0MFC串口通信编写全过程_第2页
2/17

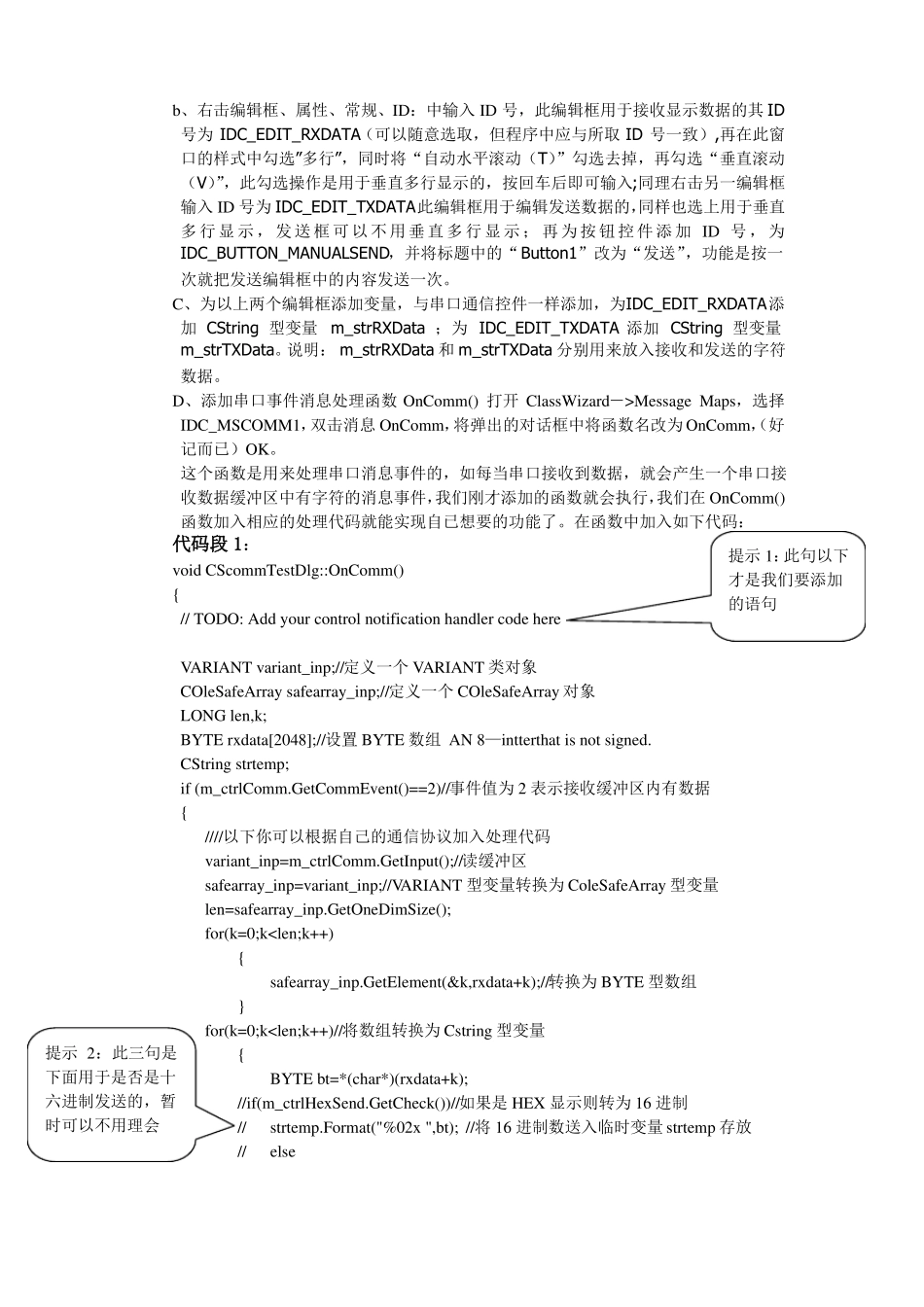

VC0MFC串口通信编写全过程_第3页
3/17
其于 MFC 的串口调试助手编辑过程一、新建打开 VC6.0文件新建工程MFC AppWiard(exe)位置(选择保存工程位置)工程名称(输入工程名 XXXX)确定选择基本对话框下一步下一步下一步选择(CXXXXDlg)完成确定在生成的基本对话框内将不需要按钮及提示框(自动生成的“确定”“取消” 及提示框)删除或修改使用,至此基本框架完成如下图:基 本 框架二、往生成的基本框架中添加控件1、因为控件列表框内没有串口通信用到的通信控件,所以要先添加到控件列表框内再将控件添加到基本框内使用,步骤如下:菜单栏工程添加到工程Components and controls…RegisteredActiveX Controls选择“Microsoft Communications Control, version 6.0”Insert确定OK关闭此子窗口完成添加操作标志如上图所示。2、将刚才添加添加到控件列表框内的串口控件添加到基本框架内点击控件列表框内的串口控件,此时光标变为“十”形,在基本框架内随意划取一矩形区域,即可以添加串口控件,不需要修改此控件的大小及位置,因为程编译运行后此控件是看不到的,步骤结果如下图:此 控 件(标志)是下面步骤添加进来的串口控件3、继续往基本框架内添加用于编辑发送数据的输入编辑框及输出编辑框,同理选择控件列表框内的“编辑框控件”,以相同的操作即可添加两个编辑窗口及一个按纽控件如下图所示:选 择 其 中 任意 一 个 作 为输 入 编 辑 框及 输 出 编 辑框这两个窗口需要修改大小及位置,因为程序运行后将会显示而串口通信控件则不显示,上图是运行后的效果。4、对以上四个控件编程步骤如下:a、右击串口通信控件建立类向导Member variablesControl IDS 中选择 IDC_MSCOMM1add variable…Member variable name 中输入控件变量名m_ctrlComm(变量名可以随意选取,但程序中应与所取变量名一致)OK确定b、右击编辑框、属性、常规、ID:中输入 ID 号,此编辑框用于接收显示数据的其 ID号为 IDC_EDIT_RXDATA(可以随意选取,但程序中应与所取 ID 号一致),再在此窗口的样式中勾选”多行”,同时将“自动水平滚动(T)”勾选去掉,再勾选“垂直滚动(V)”,此勾选操作是用于垂直多行显示的,按回车后即可输入;同理右击另一编辑框输入 ID 号为 IDC_EDIT_TXDATA此编辑框用于编辑发送数据的,同样也选上用于垂直多 行 显 示 , 发 送 框 可 以 不 用 垂 直 多 行 显 示 ; 再 为 按 钮 控 件 添 加 ID 号...
