XH超视频监控系统设计方案

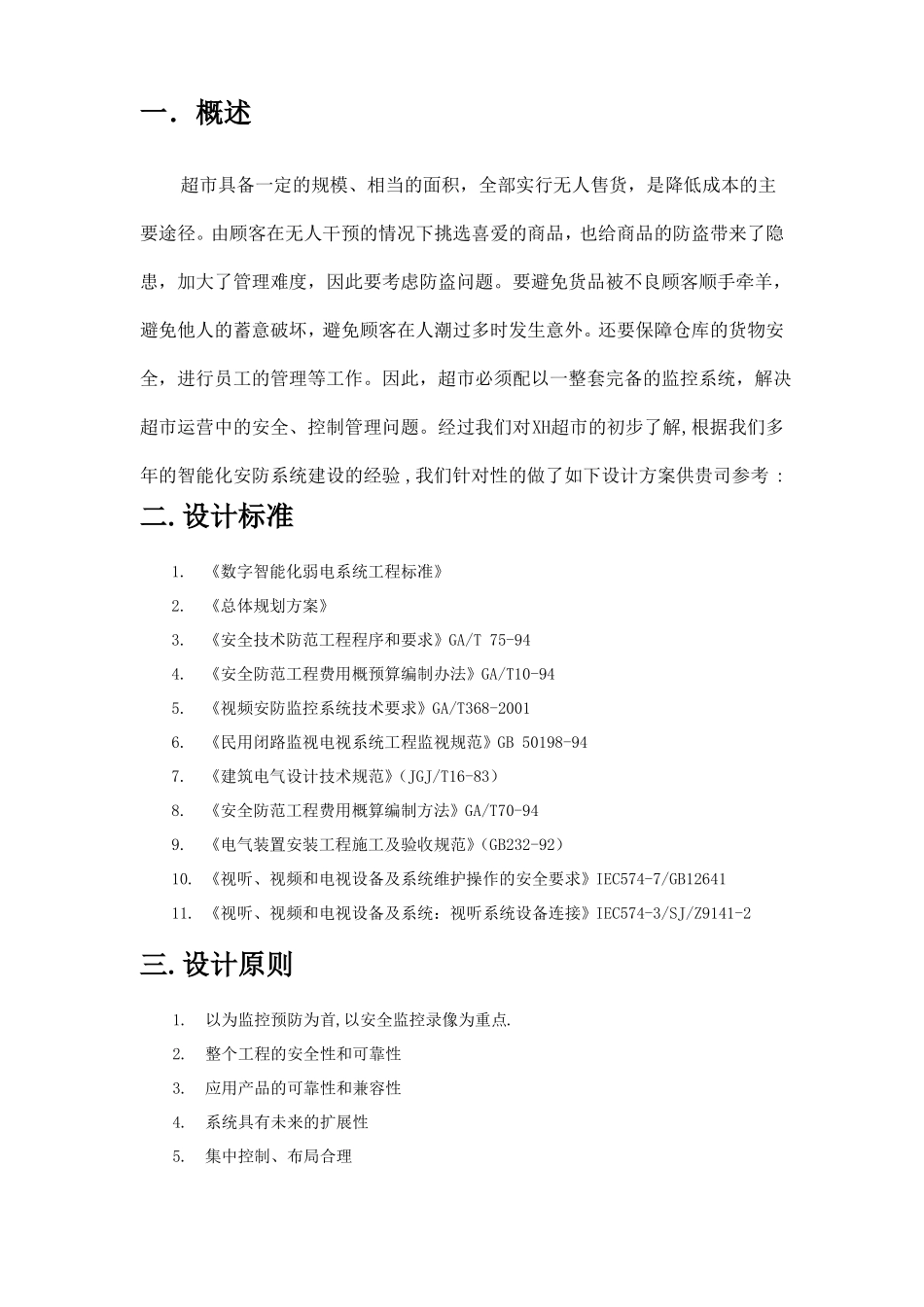

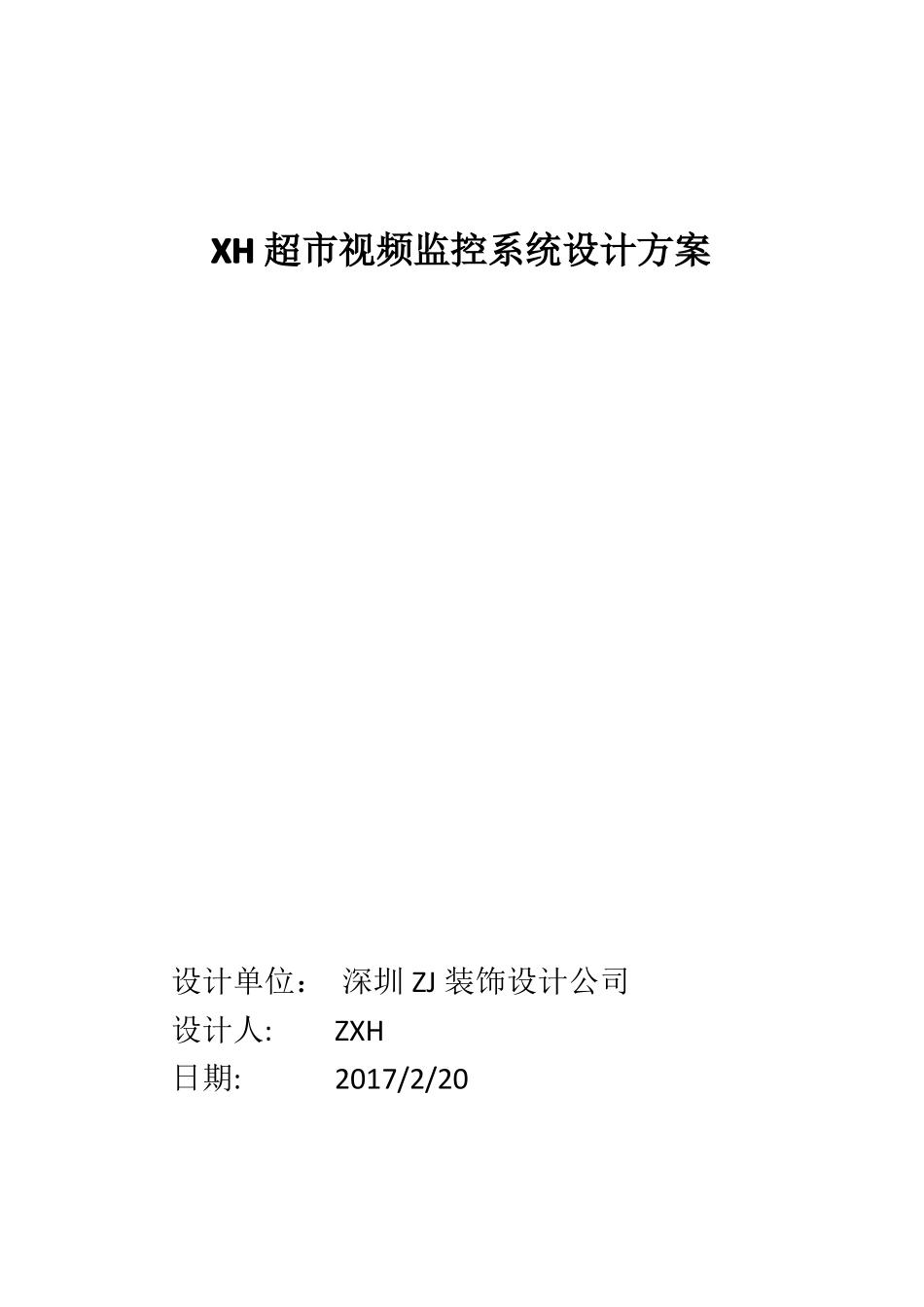

XH 超市视频监控系统设计方案设计单位：设计人:日期:深圳 ZJ 装饰设计公司ZXH2017/2/20目录一、 概述二、 设计标准三、 设计原则四、 主要设备技术参数五、 监控系统图六、 监控系统平面图七、 报价清单一．概述超市具备一定的规模、相当的面积，全部实行无人售货，是降低成本的主要途径。由顾客在无人干预的情况下挑选喜爱的商品，也给商品的防盗带来了隐患，加大了管理难度，因此要考虑防盗问题。要避免货品被不良顾客顺手牵羊，避免他人的蓄意破坏，避免顾客在人潮过多时发生意外。还要保障仓库的货物安全，进行员工的管理等工作。因此，超市必须配以一整套完备的监控系统，解决超市运营中的安全、控制管理问题。经过我们对XH超市的初步了解,根据我们多年的智能化安防系统建设的经验 ,我们针对性的做了如下设计方案供贵司参考 :二.设计标准1.《数字智能化弱电系统工程标准》2.《总体规划方案》3.《安全技术防范工程程序和要求》GA/T 75-944.《安全防范工程费用概预算编制办法》GA/T10-945.《视频安防监控系统技术要求》GA/T368-20016.《民用闭路监视电视系统工程监视规范》GB 50198-947.《建筑电气设计技术规范》（JGJ/T16-83）8.《安全防范工程费用概算编制方法》GA/T70-949.《电气装置安装工程施工及验收规范》（GB232-92）10. 《视听、视频和电视设备及系统维护操作的安全要求》IEC574-7/GB1264111. 《视听、视频和电视设备及系统：视听系统设备连接》IEC574-3/SJ/Z9141-2三.设计原则1.以为监控预防为首,以安全监控录像为重点.2.整个工程的安全性和可靠性3.应用产品的可靠性和兼容性4.系统具有未来的扩展性5.集中控制、布局合理6.施工方便、价格合理、外形美观7.符合公安部技术防范安全规范要求四．主要设备技术参数硬盘录像机海康威视 DS-7808HGH-SNH视音频输入视频输入视频输入信号类型音频输入8 路BNC 接口1 路，RCA 接口1 路1 路1 路，RCA 接口H.264视音频输出VGA 输出HDMI 输出音频输出视音频编解码参数视频压缩标准视频编码分辨率1080P(非实时)/720P/WD1/4CIF/VGA/CIFHDTVI：1/16～实时视频帧率CVBS：1/16～25 帧/秒(PAL 制)、1/16～30 帧/秒(NTSC 制)视频码率码流类型双码流音频压缩标准音频码率同步回放32Kbps～6Mbps复合流/视频流支持G.711u64Kbps8 路1 个 SATA 接口每个接口支持容量最大 4TB 的硬盘手动录像、定时录像、移动侦测录像即时回放、常规回放、事件回放、标签回放、智能回放、外部...
