XX加油站网架吊装方案

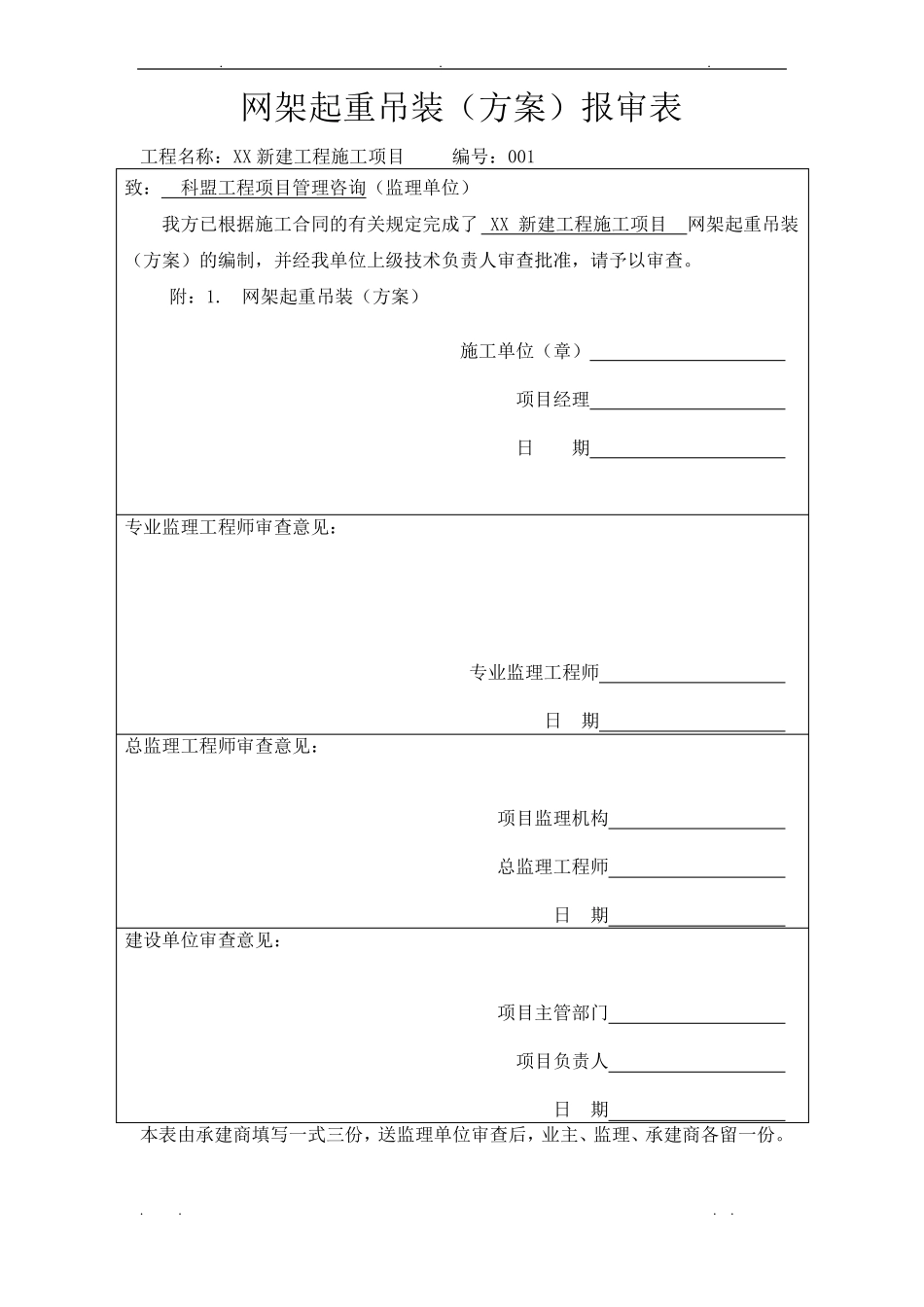

XX加油站网架吊装方案_第1页
1/8

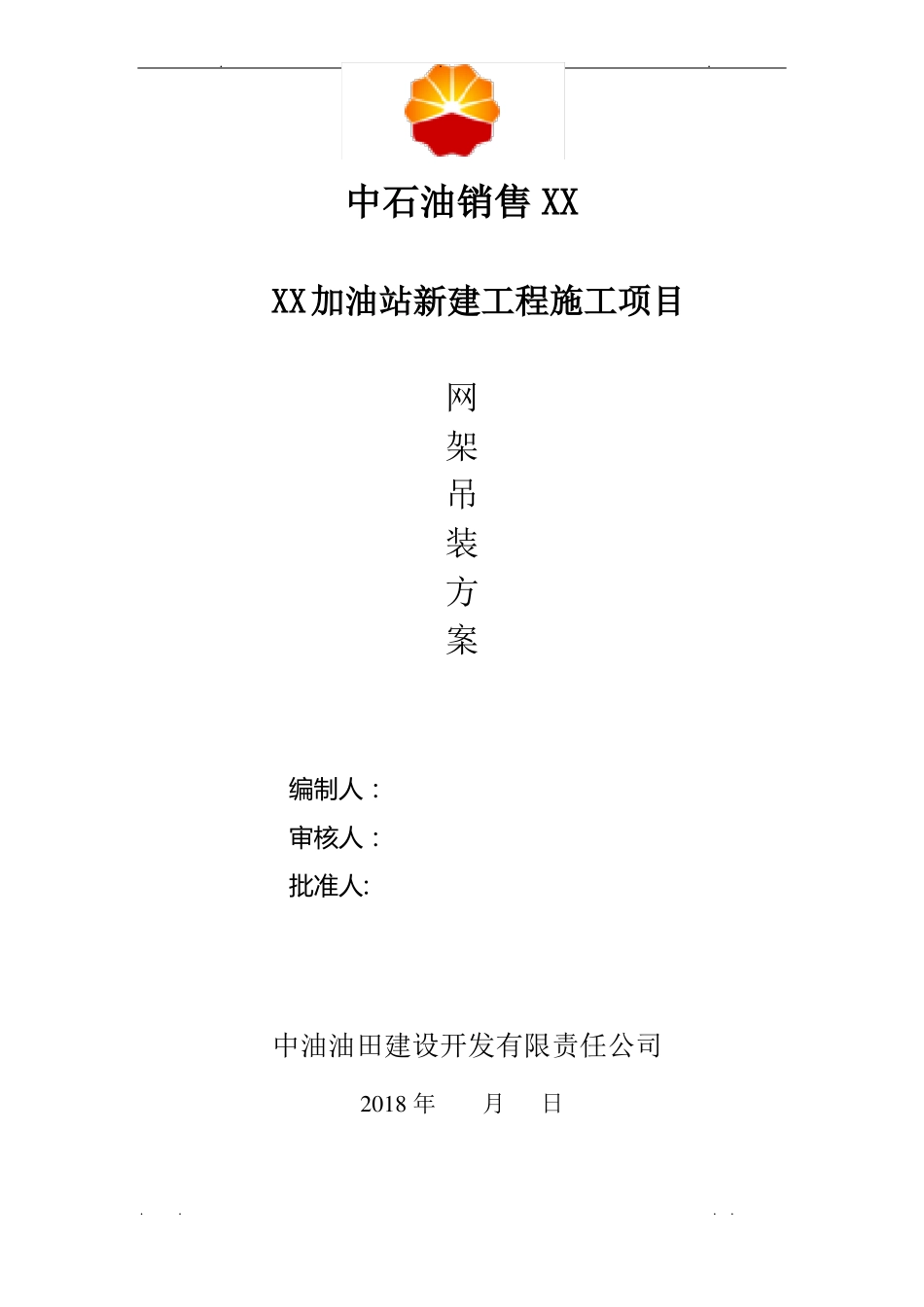

XX加油站网架吊装方案_第2页
2/8

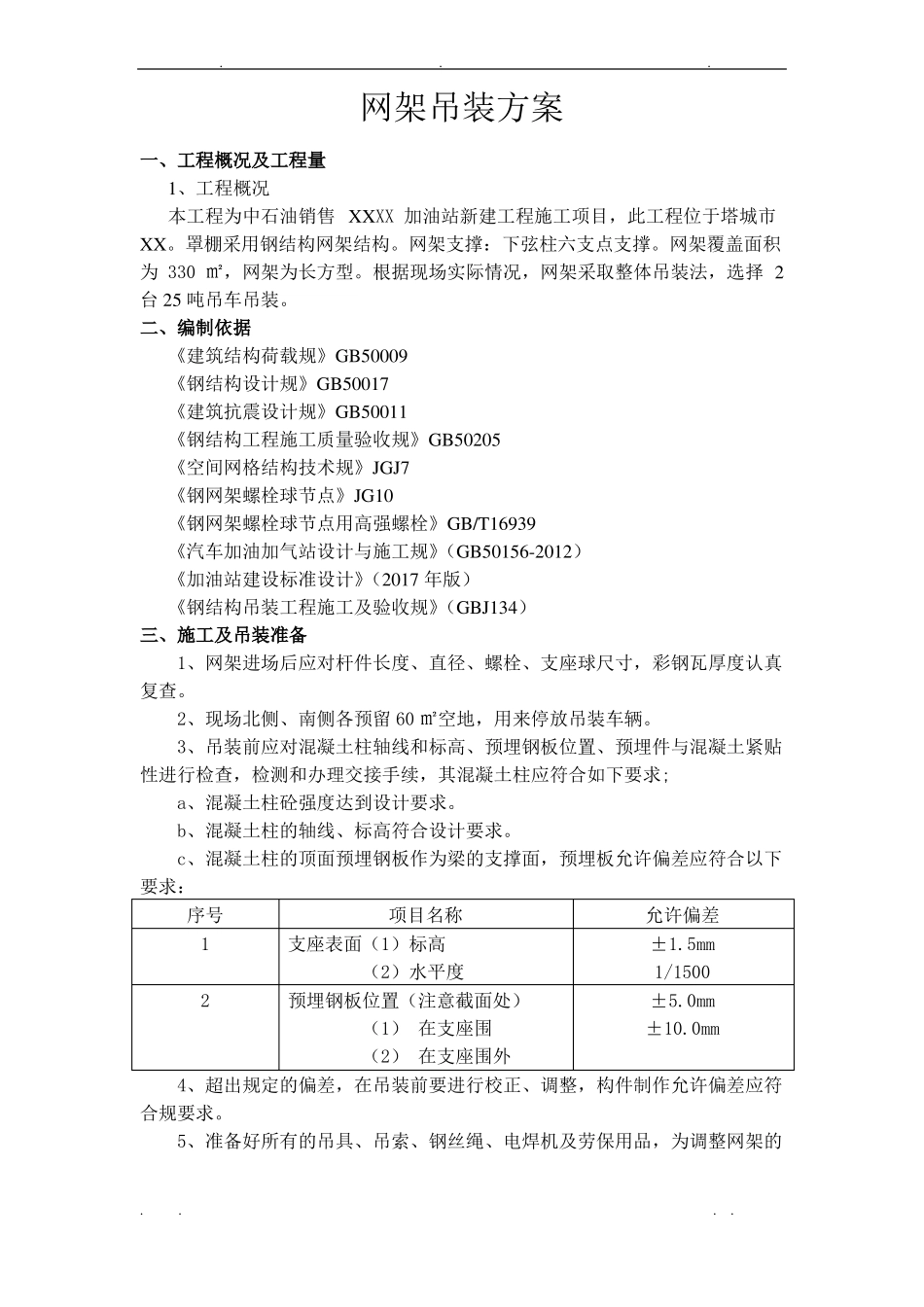

XX加油站网架吊装方案_第3页
3/8
...网架起重吊装(方案)报审表工程名称:XX 新建工程施工项目编号:001致:科盟工程项目管理咨询(监理单位)我方已根据施工合同的有关规定完成了 XX 新建工程施工项目网架起重吊装(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。附:1.网架起重吊装(方案)施工单位(章)项目经理日期专业监理工程师审查意见:专业监理工程师日期总监理工程师审查意见:项目监理机构总监理工程师日期建设单位审查意见:项目主管部门项目负责人日期本表由承建商填写一式三份,送监理单位审查后,业主、监理、承建商各留一份。.......中石油销售 XXXX加油站新建工程施工项目网架吊装方案编制人:审核人:批准人:中油油田建设开发有限责任公司2018 年月日.......网架吊装方案一、工程概况及工程量1、工程概况本工程为中石油销售 XXXX 加油站新建工程施工项目,此工程位于塔城市XX。罩棚采用钢结构网架结构。网架支撑:下弦柱六支点支撑。网架覆盖面积为 330 ㎡,网架为长方型。根据现场实际情况,网架采取整体吊装法,选择 2台 25 吨吊车吊装。二、编制依据《建筑结构荷载规》GB50009《钢结构设计规》GB50017《建筑抗震设计规》GB50011《钢结构工程施工质量验收规》GB50205《空间网格结构技术规》JGJ7《钢网架螺栓球节点》JG10《钢网架螺栓球节点用高强螺栓》GB/T16939《汽车加油加气站设计与施工规》(GB50156-2012)《加油站建设标准设计》(2017 年版)《钢结构吊装工程施工及验收规》(GBJ134)三、施工及吊装准备1、网架进场后应对杆件长度、直径、螺栓、支座球尺寸,彩钢瓦厚度认真复查。2、现场北侧、南侧各预留 60 ㎡空地,用来停放吊装车辆。3、吊装前应对混凝土柱轴线和标高、预埋钢板位置、预埋件与混凝土紧贴性进行检查,检测和办理交接手续,其混凝土柱应符合如下要求;a、混凝土柱砼强度达到设计要求。b、混凝土柱的轴线、标高符合设计要求。c、混凝土柱的顶面预埋钢板作为梁的支撑面,预埋板允许偏差应符合以下要求:序号12项目名称支座表面(1)标高(2)水平度预埋钢板位置(注意截面处)(1) 在支座围(2) 在支座围外允许偏差±1.5mm1/1500±5.0mm±10.0mm4、超出规定的偏差,在吊装前要进行校正、调整,构件制作允许偏差应符合规要求。5、准备好所有的吊具、吊索、钢丝绳、电焊机及劳保用品,为调整网架的.......准备好各种规格的铁垫片。6、人员、设备准备情况:序号123456789设备/人员名称安全员质量技术...
