XX变电站接地网大修工程施工方案

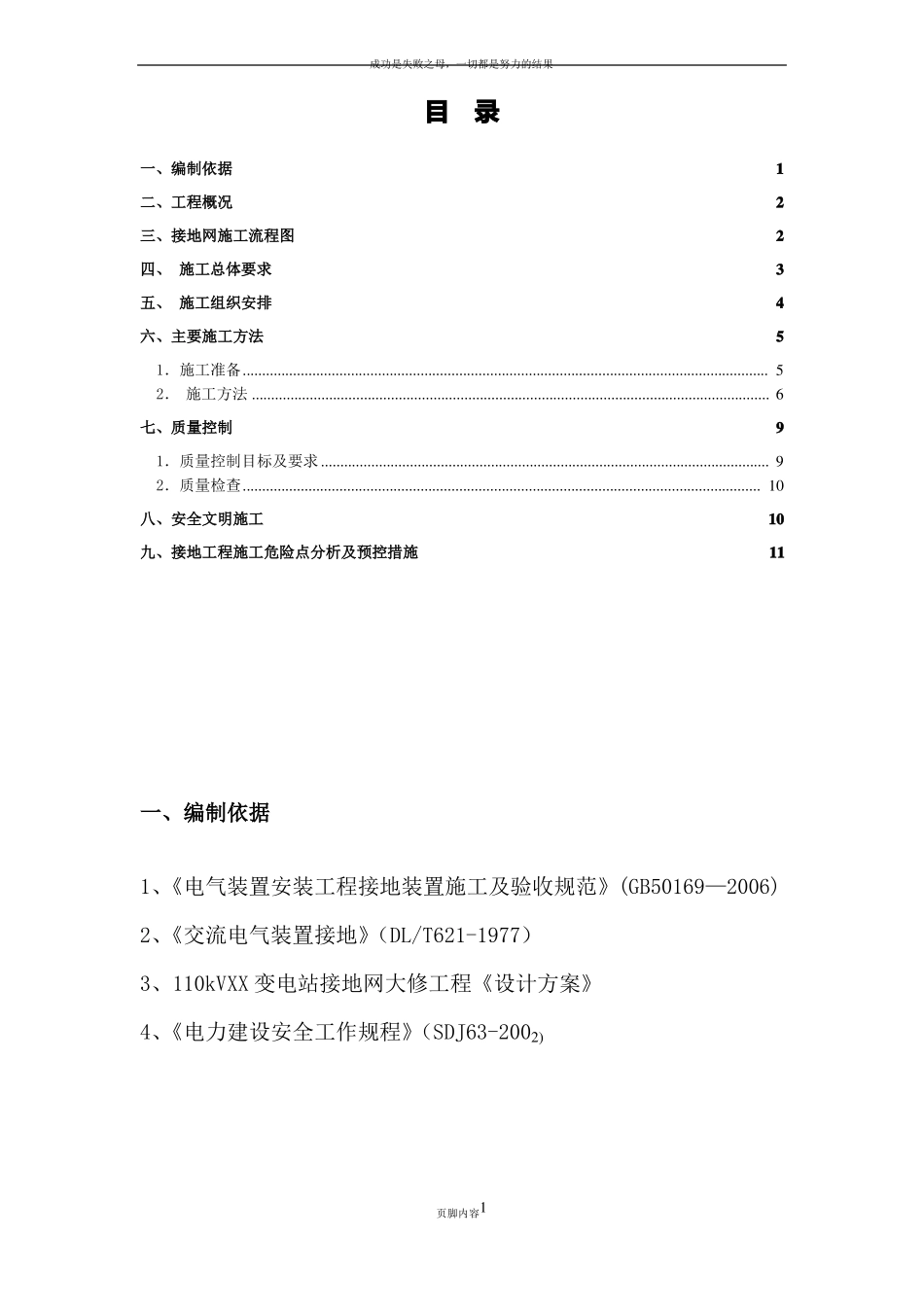

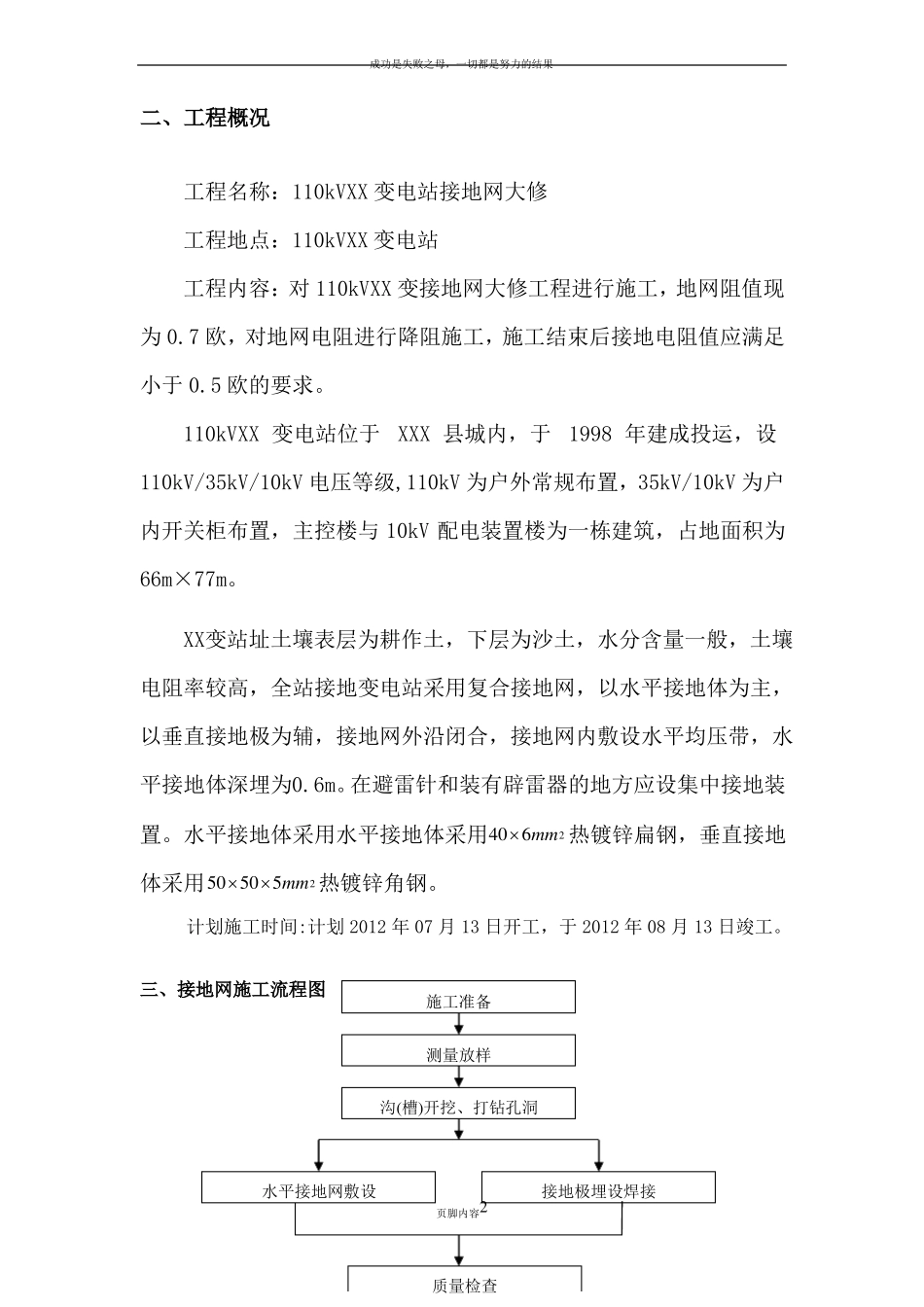

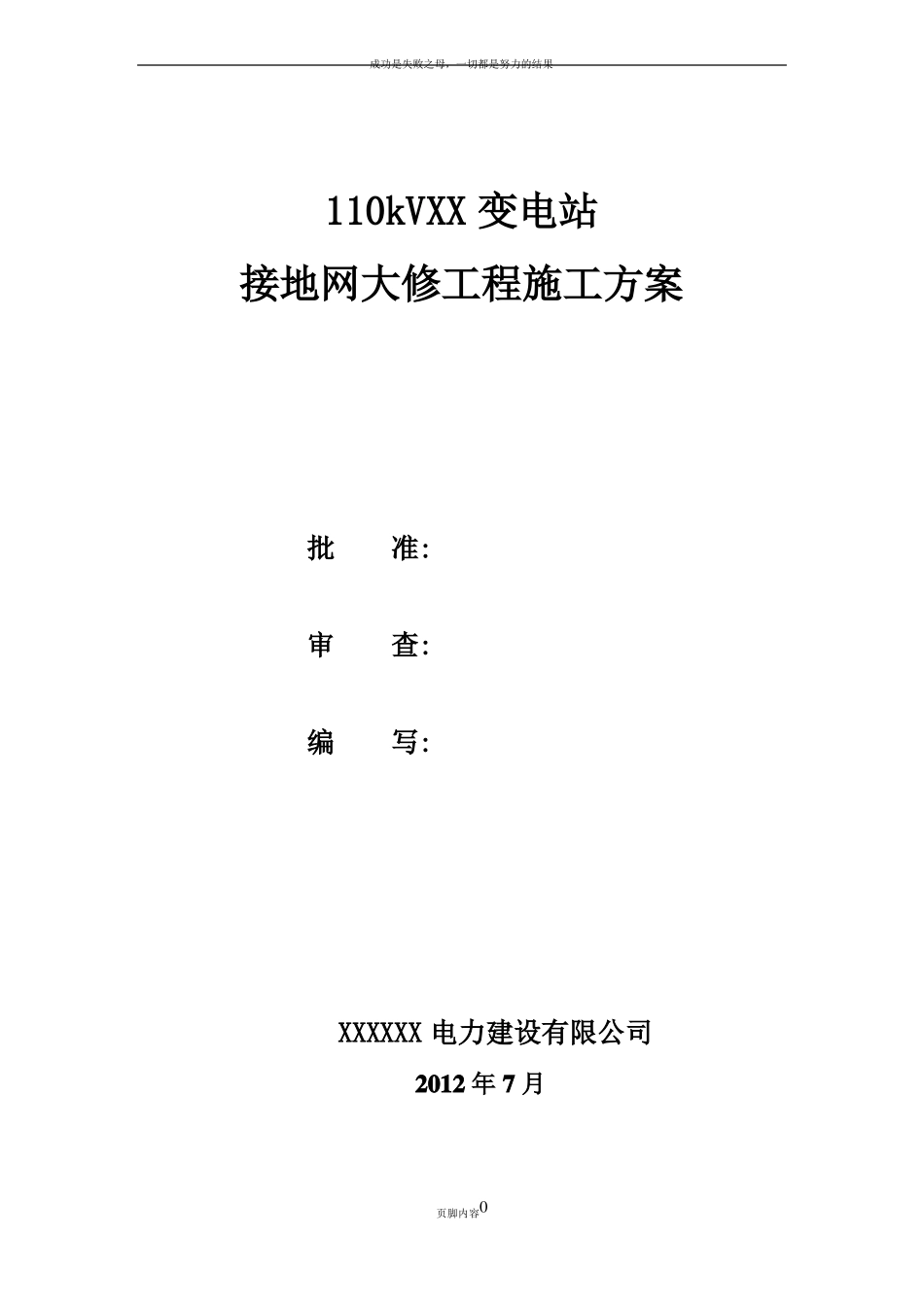

成功是失败之母，一切都是努力的结果110kVXX 变电站接地网大修工程施工方案批准:审查:编写:XXXXXX 电力建设有限公司2012 年 7 月页脚内容0成功是失败之母，一切都是努力的结果目录一、编制依据二、工程概况三、接地网施工流程图四、 施工总体要求五、 施工组织安排六、主要施工方法1223451．施工准备........................................................................................................................................ 52． 施工方法 ...................................................................................................................................... 6七、质量控制91．质量控制目标及要求.................................................................................................................... 92．质量检查...................................................................................................................................... 10八、安全文明施工九、接地工程施工危险点分析及预控措施1011一、编制依据1、《电气装置安装工程接地装置施工及验收规范》(GB50169—2006)2、《交流电气装置接地》（DL/T621-1977）3、110kVXX 变电站接地网大修工程《设计方案》4、《电力建设安全工作规程》（SDJ63-2002)页脚内容1成功是失败之母，一切都是努力的结果二、工程概况工程名称：110kVXX 变电站接地网大修工程地点：110kVXX 变电站工程内容：对 110kVXX 变接地网大修工程进行施工，地网阻值现为 0.7 欧，对地网电阻进行降阻施工，施工结束后接地电阻值应满足小于 0.5 欧的要求。110kVXX 变电站位于 XXX 县城内，于 1998 年建成投运，设110kV/35kV/10kV 电压等级,110kV 为户外常规布置，35kV/10kV 为户内开关柜布置，主控楼与 10kV 配电装置楼为一栋建筑，占地面积为66m×77m。XX变站址土壤表层为耕作土，下层为沙土，水分含量一般，土壤电阻率较高，全站接地变电站采用复合接地网，以水平接地体为主，以垂直接地极为辅，接地网外沿闭合，接地网内敷设水平均压带，水平接地体深埋为0.6m。在避雷针和装有辟雷器的地方应设集中接地装2406mm置。水平接地体采用水平接地体采用热镀锌扁钢，垂直接地体采用50505mm 热镀锌角钢。计划施工时间:计划 2012 年 07 月 13 日开工，于 2012 年 08 月 13 日竣工。三、接...
