X射线检验作业指导书

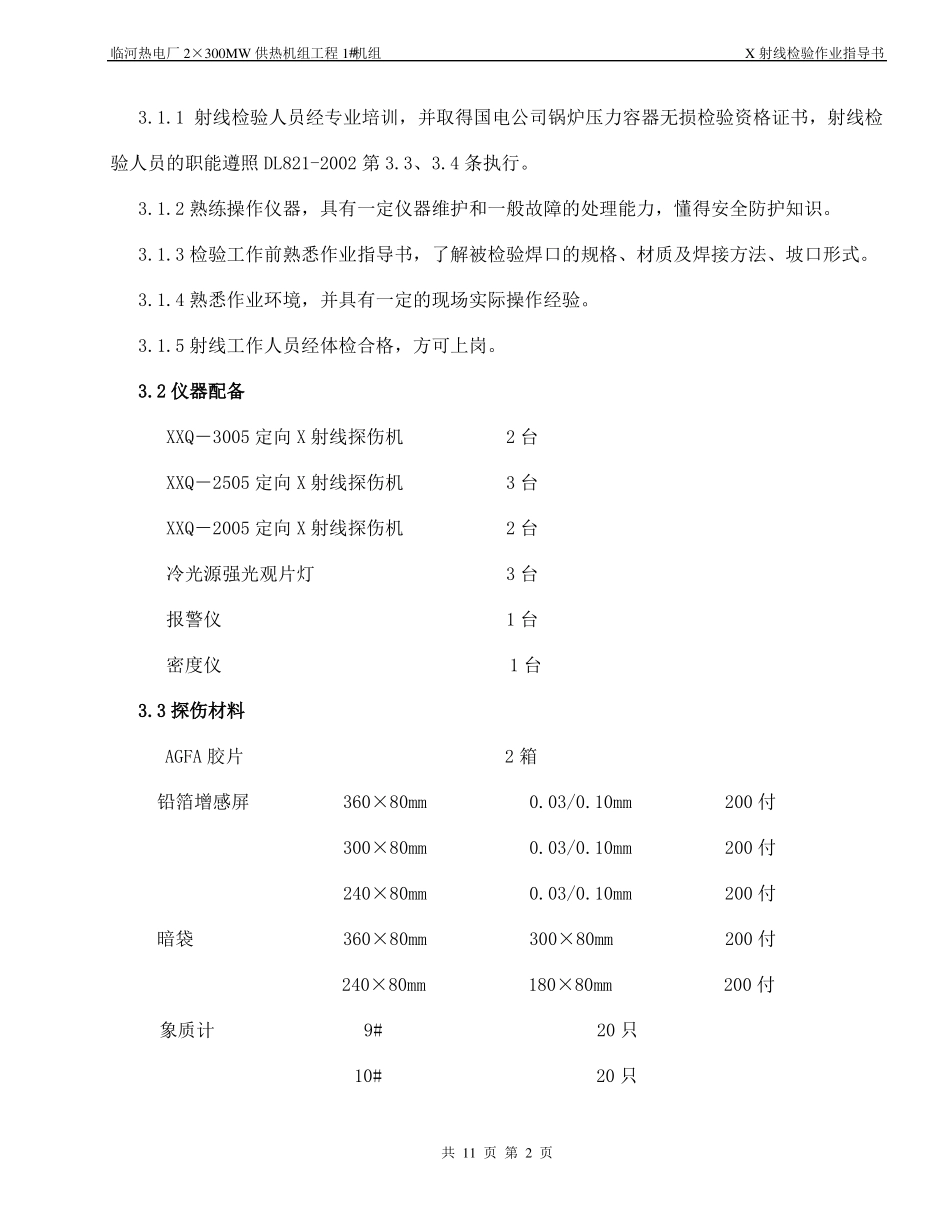

临河热电厂 2×300MW 供热机组工程 1#机组X 射线检验作业指导书临河热电厂 2×300MW 供热机组工程 1 机组X 射线检验作业指导书1．适用范围及一般要求:1. 1 本作业指导书适用于透照厚度为 2mm～40mm 的钢制承压管子、管道和集箱单面施焊,双面成型的对接接头、钢结构对接、角接、压力容器焊缝的 X 射线检验。1. 2 本作业指导书适用于使用定向 X 射线机。1. 3 检验工作量参照《临河热电厂#1 机组金属检验计划一览表》。2. 引用标准及相关资料： 2．1《火力发电厂焊接技术规程》DL/T869-20042．2《火电施工质量检验及评定标准》（焊接篇）（1996）2．3《钢制承压管道对接焊接接头射线检验技术规程》DL/T821-20022. 4《钢熔化焊对接接头射线照相和质量分级》GB3323-872. 5《压力容器无损检测》JB4730-942．6 临河热电厂#1 机组设计图纸及相关文件2．7《电力建设安全健康环境管理工作规定》2．8《电力建设安全操作规程》（火力发电厂部分）2．10《山西省电建四公司管理制度汇编》2．11《山西省电建四公司项目经理部管理制度汇编》2．12《山西省电建四公司金属试验室管理制度汇编》 3. 检验作业条件：3.1 人员要求：#共 11 页 第 1 页临河热电厂 2×300MW 供热机组工程 1#机组X 射线检验作业指导书 3.1.1 射线检验人员经专业培训，并取得国电公司锅炉压力容器无损检验资格证书，射线检验人员的职能遵照 DL821-2002 第 3.3、3.4 条执行。 3.1.2 熟练操作仪器，具有一定仪器维护和一般故障的处理能力，懂得安全防护知识。 3.1.3 检验工作前熟悉作业指导书，了解被检验焊口的规格、材质及焊接方法、坡口形式。 3.1.4 熟悉作业环境，并具有一定的现场实际操作经验。 3.1.5 射线工作人员经体检合格，方可上岗。3.2 仪器配备 XXQ－3005 定向 X 射线探伤机 2 台 XXQ－2505 定向 X 射线探伤机3 台 XXQ－2005 定向 X 射线探伤机2 台冷光源强光观片灯3 台报警仪1 台密度仪1 台3.3 探伤材料AGFA 胶片 2 箱铅箔增感屏 360×80mm 0.03/0.10mm 200 300×80mm 0.03/0.10mm 200 240×80mm 0.03/0.10mm 200暗袋 360×80mm 300×80mm 200 240×80mm180×80mm 200象质计 9# 20 只10# 20 只共 11 页 第 2 页付付付付付临河热电厂 2×300MW 供热机组工程 1#机组X 射线检验作业指导书 11# 20 只12# 20 只 13# 20 只GB5618-Ⅱ型 50 只GB5618-Ⅲ型 50 只...
