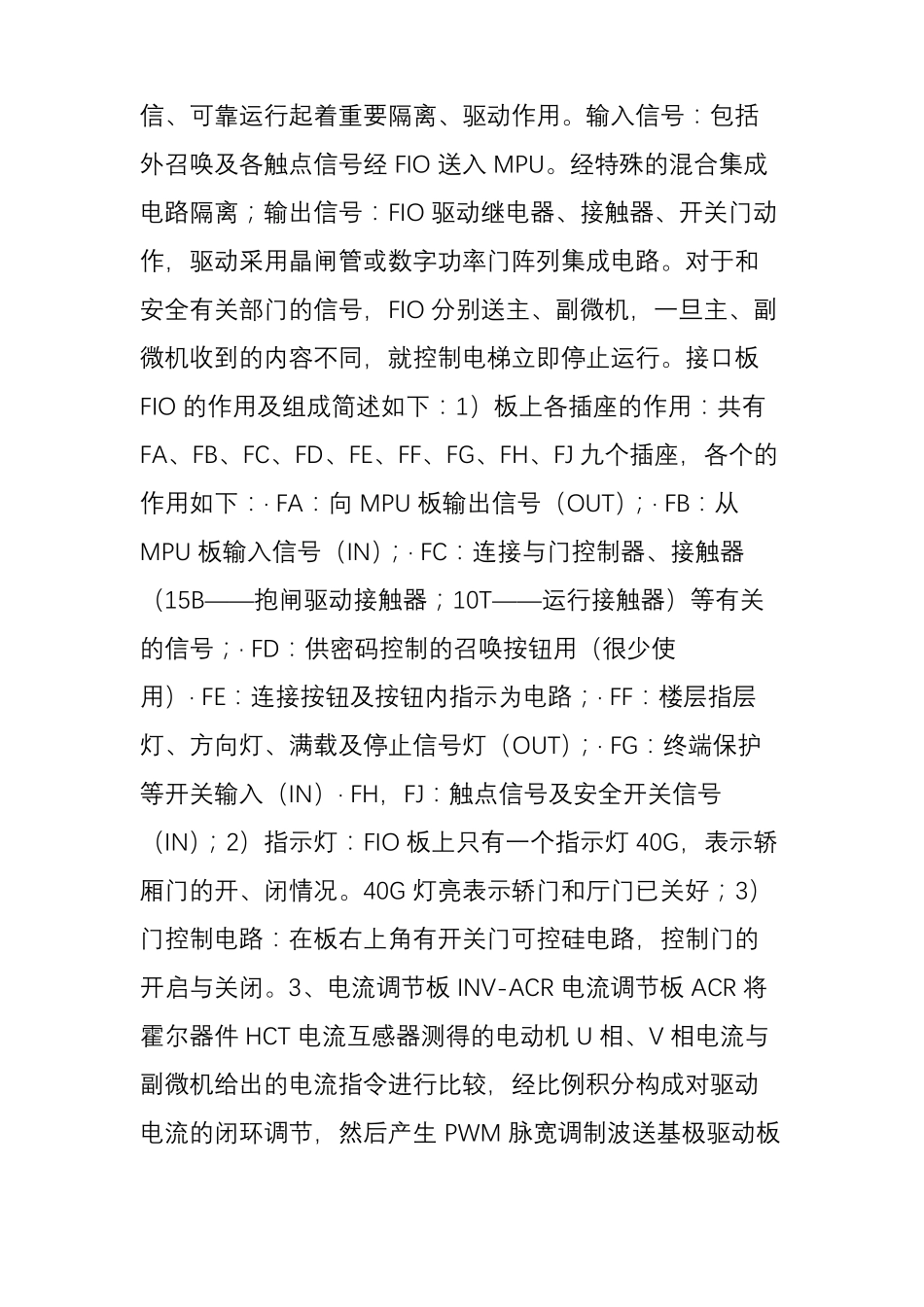

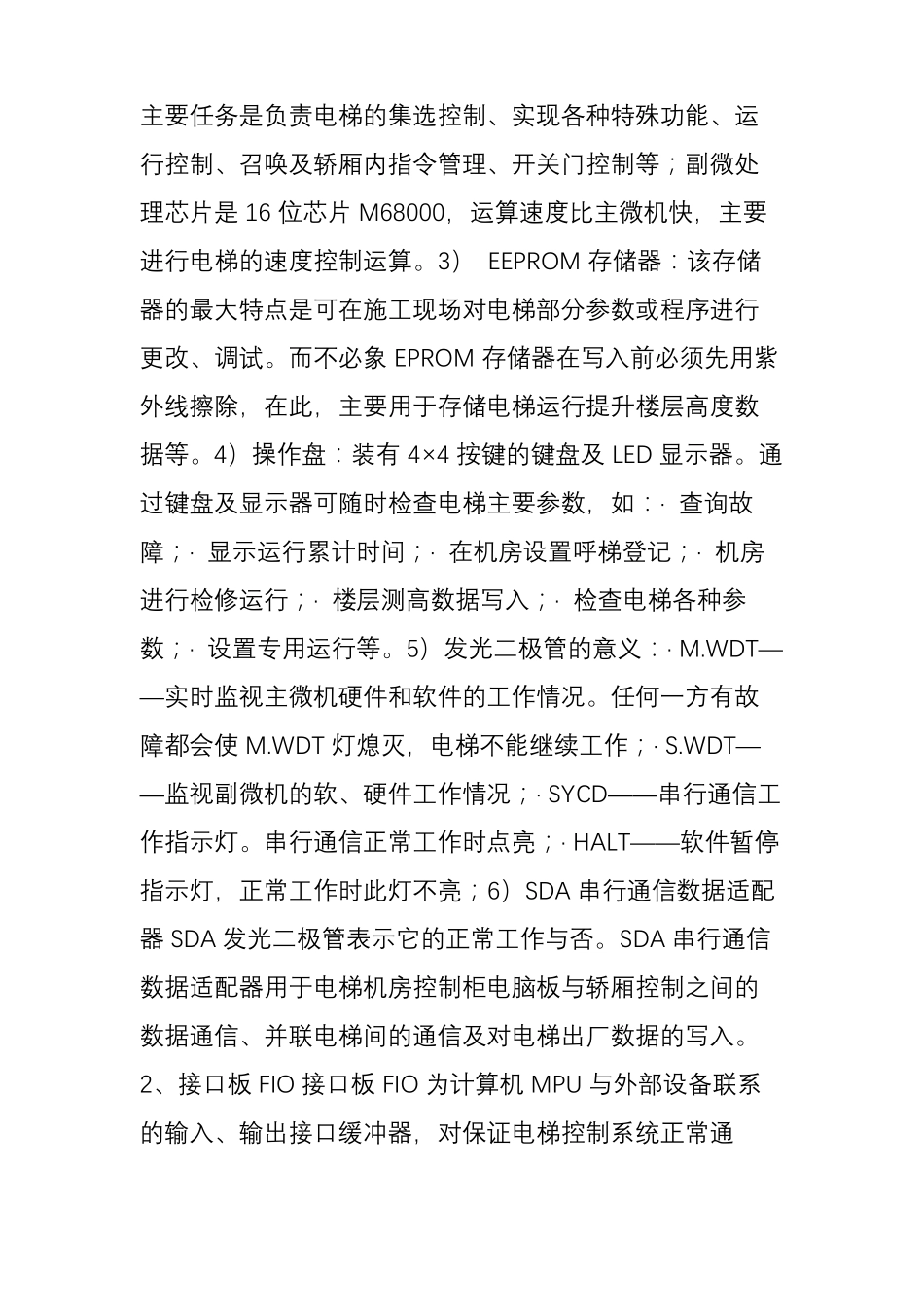

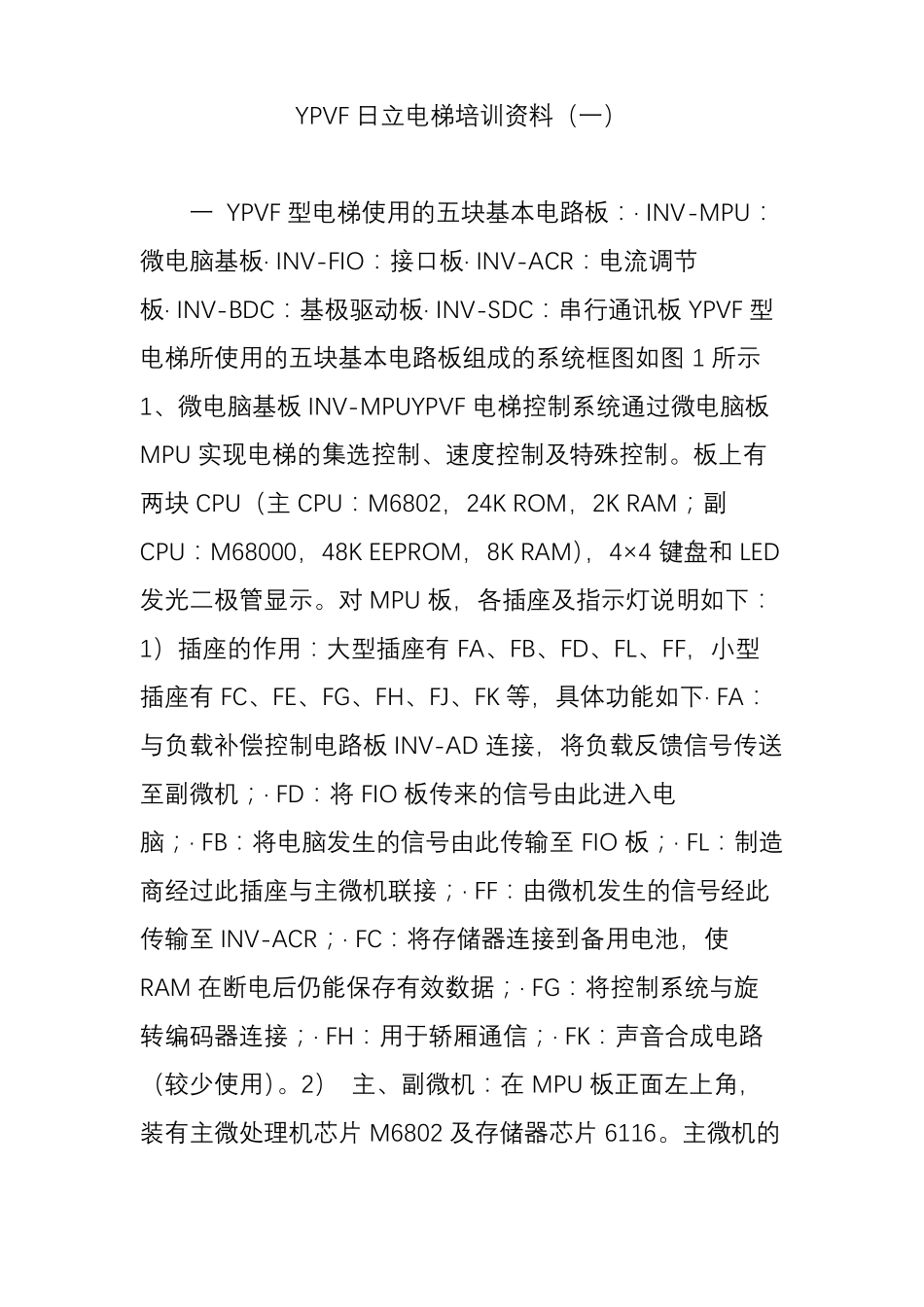

YPVF 日立电梯培训资料(一)一 YPVF 型电梯使用的五块基本电路板:· INV-MPU:微电脑基板· INV-FIO:接口板· INV-ACR:电流调节板· INV-BDC:基极驱动板· INV-SDC:串行通讯板 YPVF 型电梯所使用的五块基本电路板组成的系统框图如图 1 所示1、微电脑基板 INV-MPUYPVF 电梯控制系统通过微电脑板MPU 实现电梯的集选控制、速度控制及特殊控制。板上有两块 CPU(主 CPU:M6802,24K ROM,2K RAM;副CPU:M68000,48K EEPROM,8K RAM),4×4 键盘和 LED发光二极管显示。对 MPU 板,各插座及指示灯说明如下:1)插座的作用:大型插座有 FA、FB、FD、FL、FF,小型插座有 FC、FE、FG、FH、FJ、FK 等,具体功能如下· FA:与负载补偿控制电路板 INV-AD 连接,将负载反馈信号传送至副微机;· FD:将 FIO 板传来的信号由此进入电脑;· FB:将电脑发生的信号由此传输至 FIO 板;· FL:制造商经过此插座与主微机联接;· FF:由微机发生的信号经此传输至 INV-ACR;· FC:将存储器连接到备用电池,使RAM 在断电后仍能保存有效数据;· FG:将控制系统与旋转编码器连接;· FH:用于轿厢通信;· FK:声音合成电路(较少使用)。2) 主、副微机:在 MPU 板正面左上角,装有主微处理机芯片 M6802 及存储器芯片 6116。主微机的主要任务是负责电梯的集选控制、实现各种特殊功能、运行控制、召唤及轿厢内指令管理、开关门控制等;副微处理芯片是 16 位芯片 M68000,运算速度比主微机快,主要进行电梯的速度控制运算。3) EEPROM 存储器:该存储器的最大特点是可在施工现场对电梯部分参数或程序进行更改、调试。而不必象 EPROM 存储器在写入前必须先用紫外线擦除,在此,主要用于存储电梯运行提升楼层高度数据等。4)操作盘:装有 4×4 按键的键盘及 LED 显示器。通过键盘及显示器可随时检查电梯主要参数,如:· 查询故障;· 显示运行累计时间;· 在机房设置呼梯登记;· 机房进行检修运行;· 楼层测高数据写入;· 检查电梯各种参数;· 设置专用运行等。5)发光二极管的意义:· M.WDT——实时监视主微机硬件和软件的工作情况。任何一方有故障都会使 M.WDT 灯熄灭,电梯不能继续工作;· S.WDT——监视副微机的软、硬件工作情况;· SYCD——串行通信工作指示灯。串行通信正常工作时点亮;· HALT——软件暂停指示灯,正常工作时此灯不亮;6)SDA 串行通信数据适配器 S...
