φ219×6分气缸强度计算书VIP专享

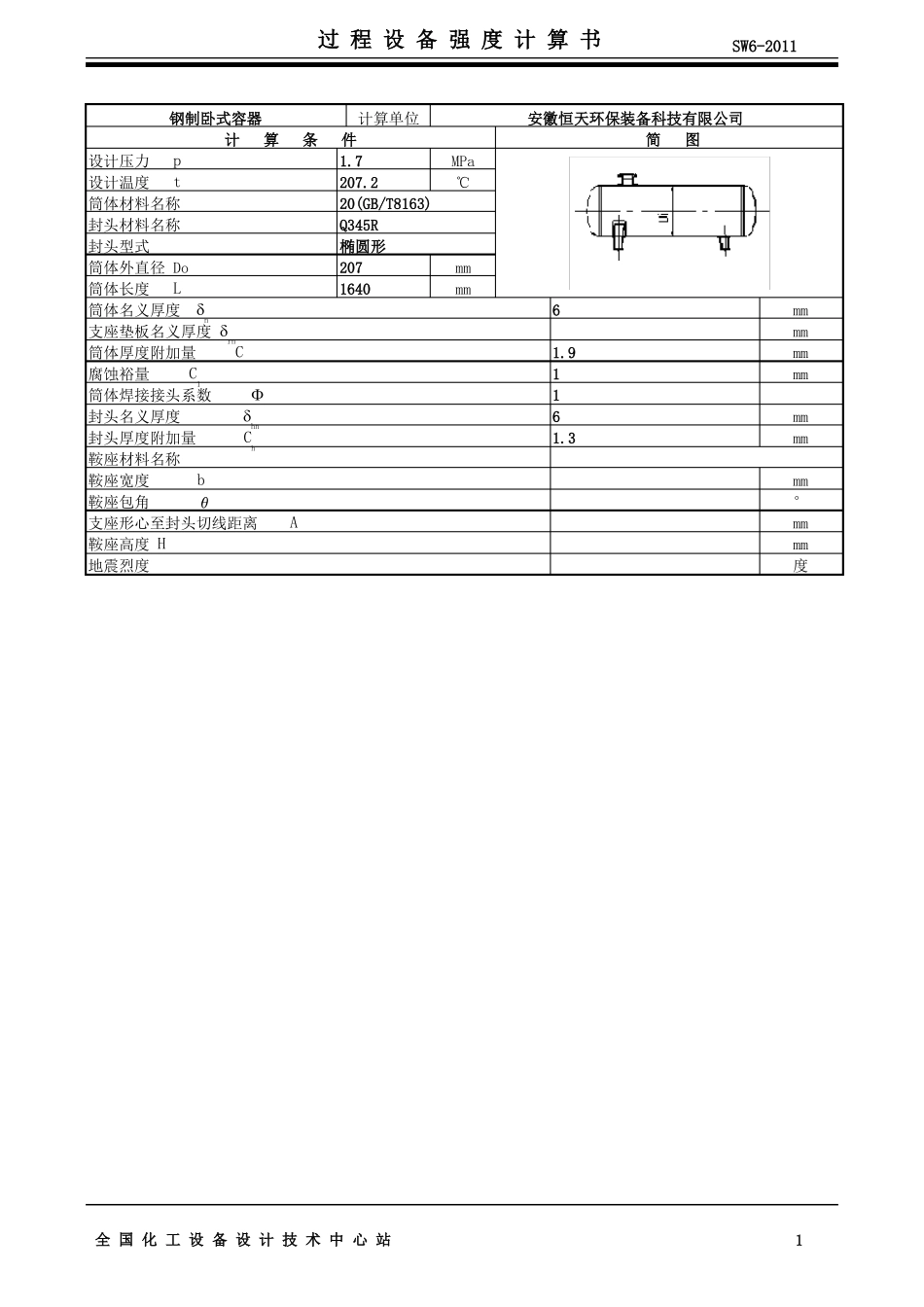

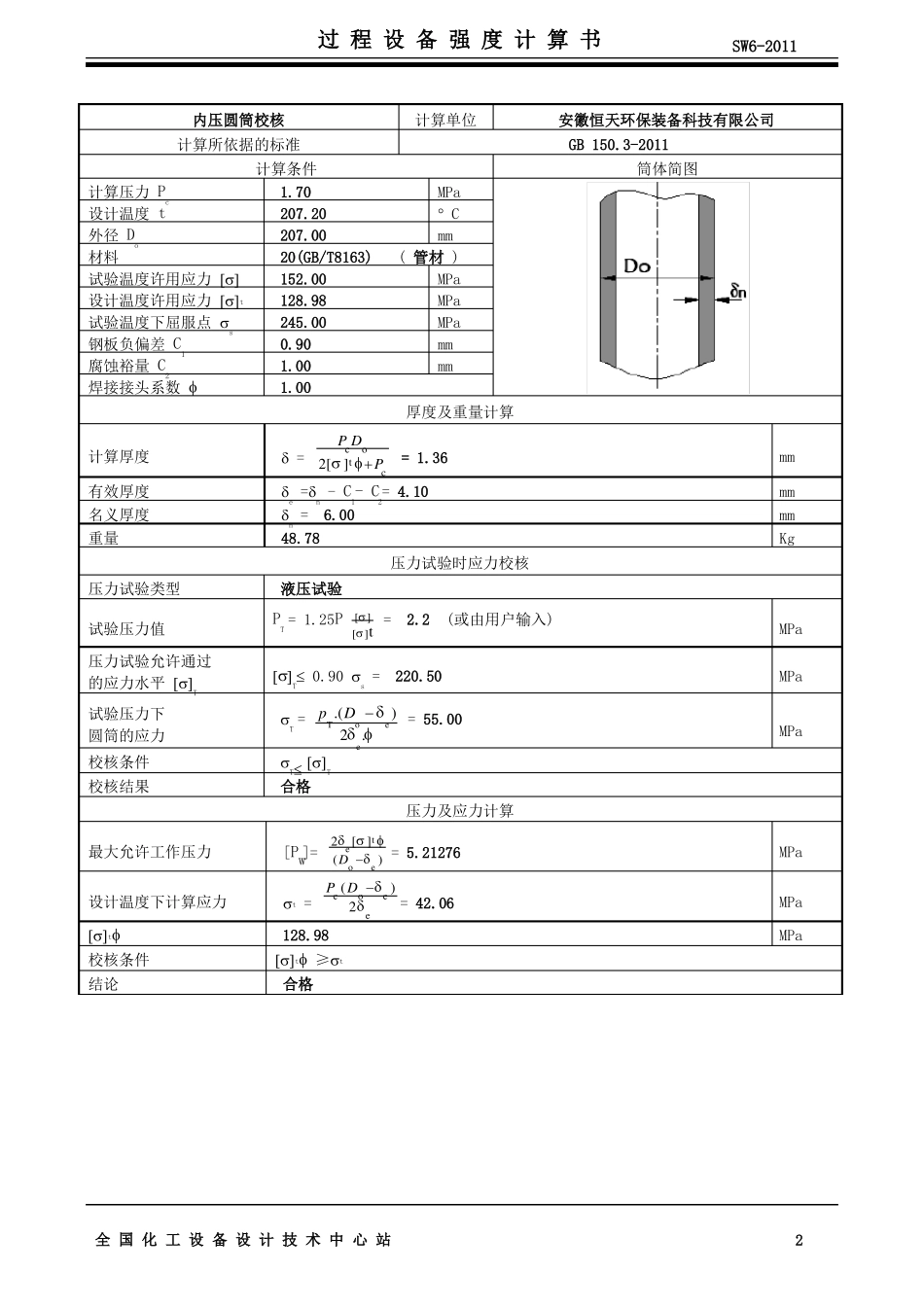

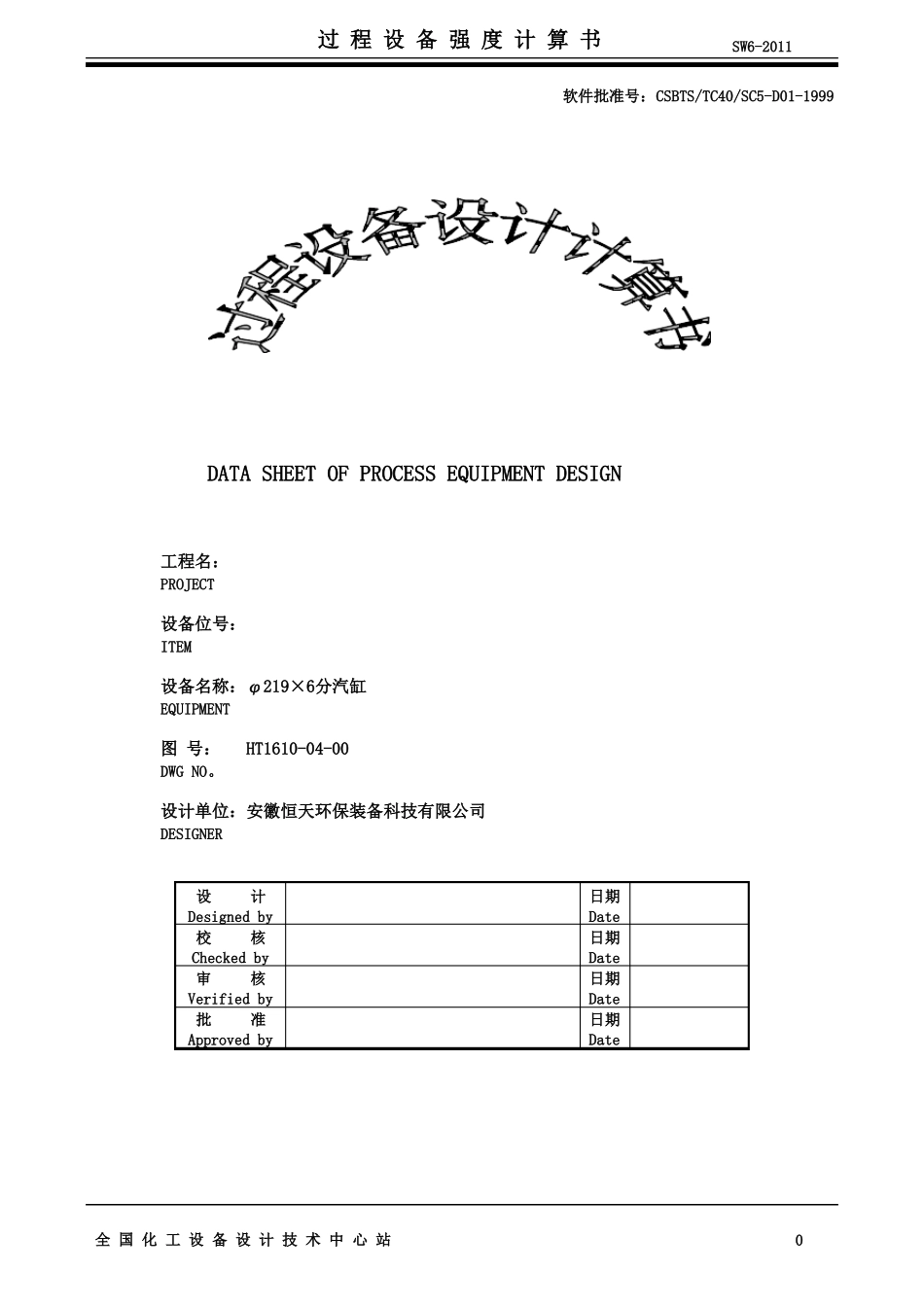

过 程 设 备 强 度 计 算 书SW6-2011软件批准号：CSBTS/TC40/SC5-D01-1999DATA SHEET OF PROCESS EQUIPMENT DESIGN工程名：PROJECT设备位号：ITEM设备名称：φ219×6分汽缸EQUIPMENT图 号： HT1610-04-00DWG NO。设计单位：安徽恒天环保装备科技有限公司DESIGNER设计Designed by校核Checked by审核Verified by批准Approved by日期Date日期Date日期Date日期Date全 国 化 工 设 备 设 计 技 术 中 心 站0过 程 设 备 强 度 计 算 书SW6-2011钢制卧式容器计算单位计算条件设计压力p1.7设计温度t207.2筒体材料名称20(GB/T8163)封头材料名称Q345R封头型式椭圆形筒体外直径 Do207筒体长度L1640筒体名义厚度n支座垫板名义厚度 rn筒体厚度附加量C腐蚀裕量C1筒体焊接接头系数封头名义厚度hn封头厚度附加量 Ch鞍座材料名称鞍座宽度 b鞍座包角θ支座形心至封头切线距离A鞍座高度 H地震烈度安徽恒天环保装备科技有限公司简图MPa℃mmmm61.91161.3mmmmmmmmmmmmmm°mmmm度全 国 化 工 设 备 设 计 技 术 中 心 站1过 程 设 备 强 度 计 算 书SW6-2011内压圆筒校核计算所依据的标准计算条件计算压力 Pc 1.70MPa设计温度 t 207.20 C外径 Do 207.00mm材料 20(GB/T8163)( 管材 )试验温度许用应力  152.00MPat设计温度许用应力  128.98MPa试验温度下屈服点 s 245.00MPa钢板负偏差 C1 0.90mm腐蚀裕量 C2 1.00mm焊接接头系数  1.00厚度及重量计算计算厚度有效厚度名义厚度重量压力试验类型试验压力值压力试验允许通过的应力水平 T试验压力下圆筒的应力校核条件校核结果 =2[ ]t P = 1.36ce =n - C1- C2= 4.10n =6.00 48.78压力试验时应力校核液压试验PcDo计算单位安徽恒天环保装备科技有限公司GB 150.3-2011筒体简图mmmmmmKgPT = 1.25P[]t = 2.2(或由用户输入)[]MPaMPaMPaT 0.90 s = 220.50T =pT.(Do e) = 55.002e.T T合格压力及应力计算2e[ ]t [Pw]=(Do e ) = 5.21276最大允许工作压力设计温度下计算应力 校核条件结论tMPaMPaMPaPc (Do e ) == 42.062et 128.98  ≥合格tt全 国 化 工 设 备 设 计 技 术 中 心 站2过 程 设 备 强 度 计 算 书SW6-2011左封头计算计算所依据的标准计算条件...
