一级圆柱斜齿轮减速器设计说明书

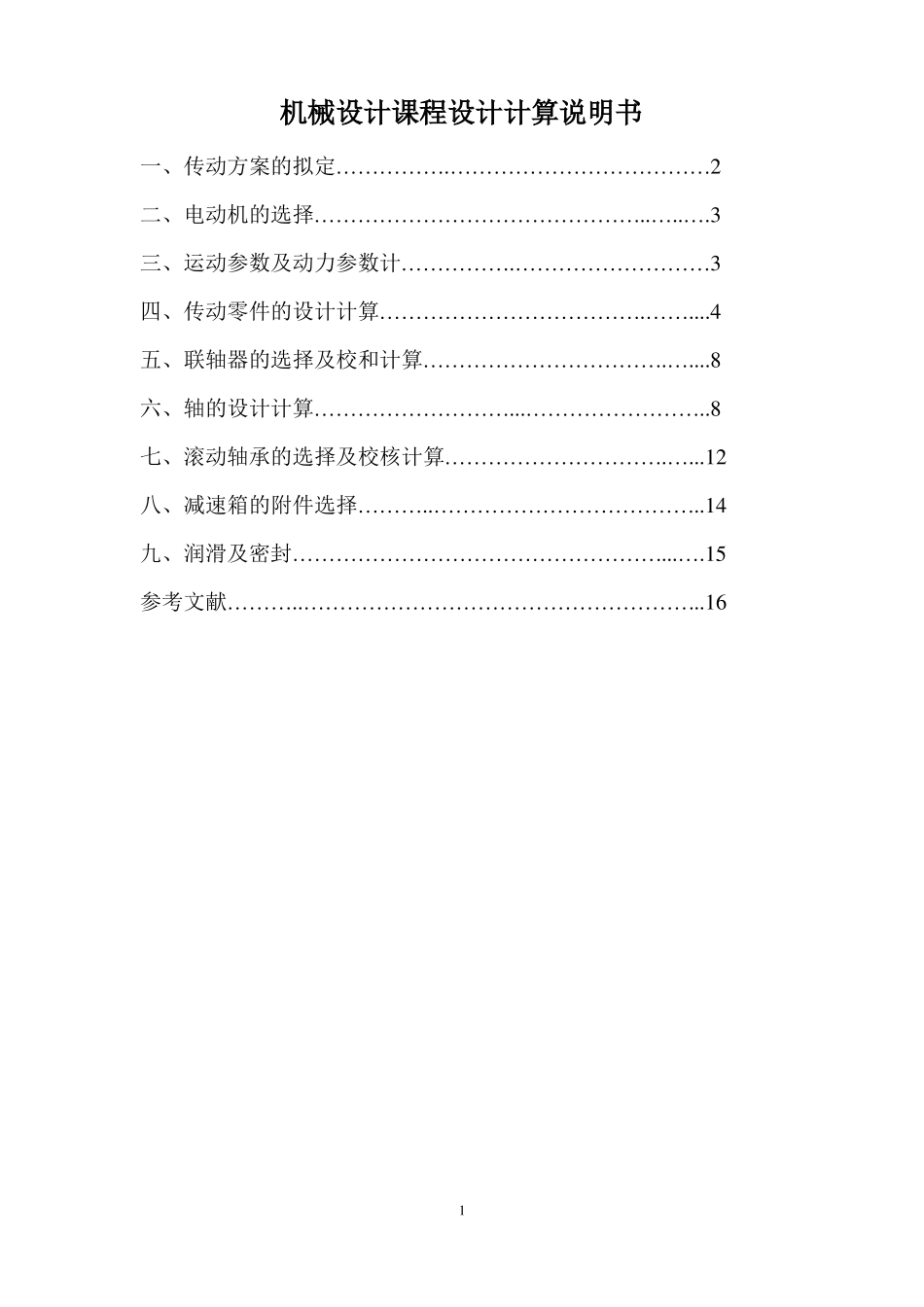

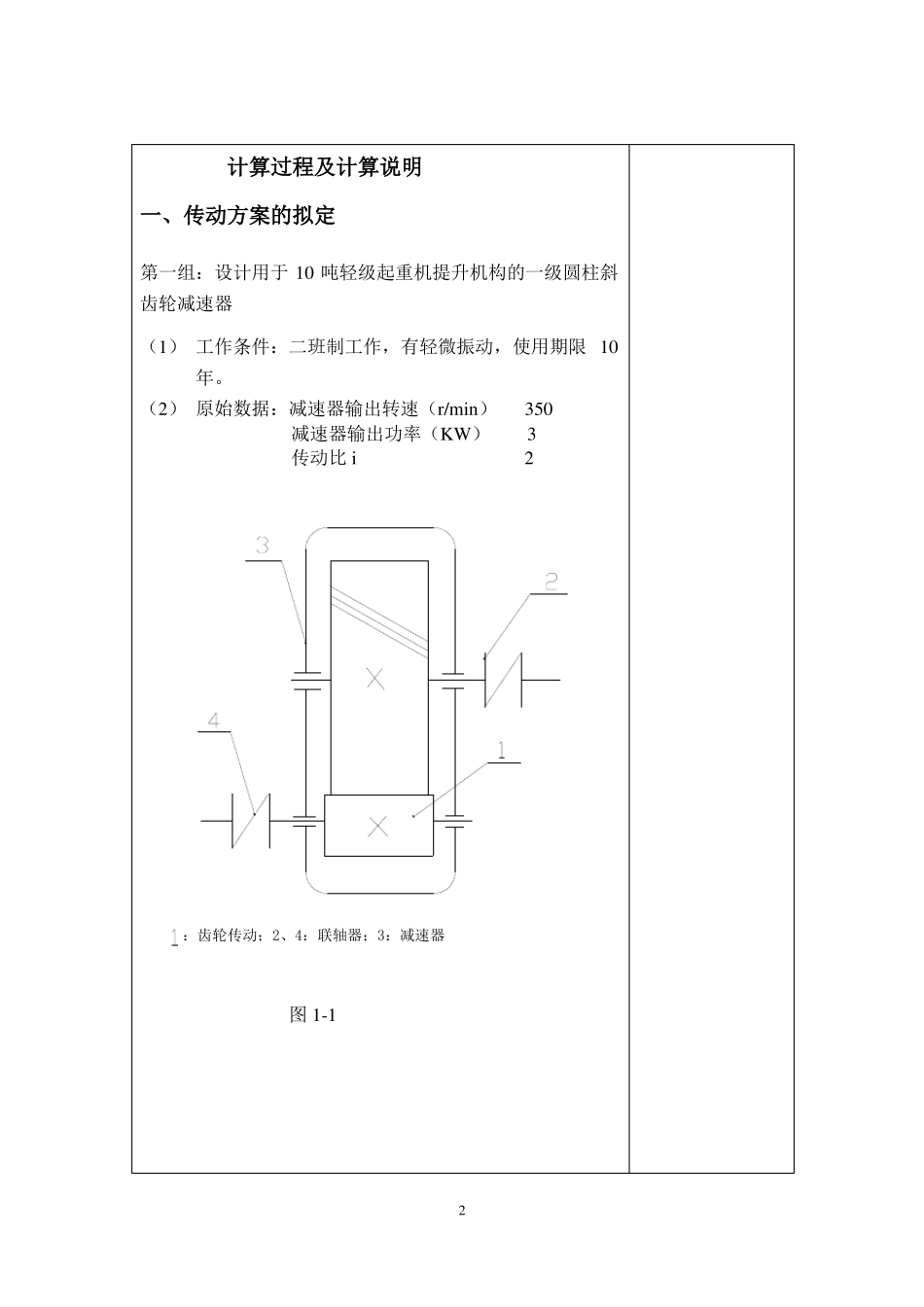

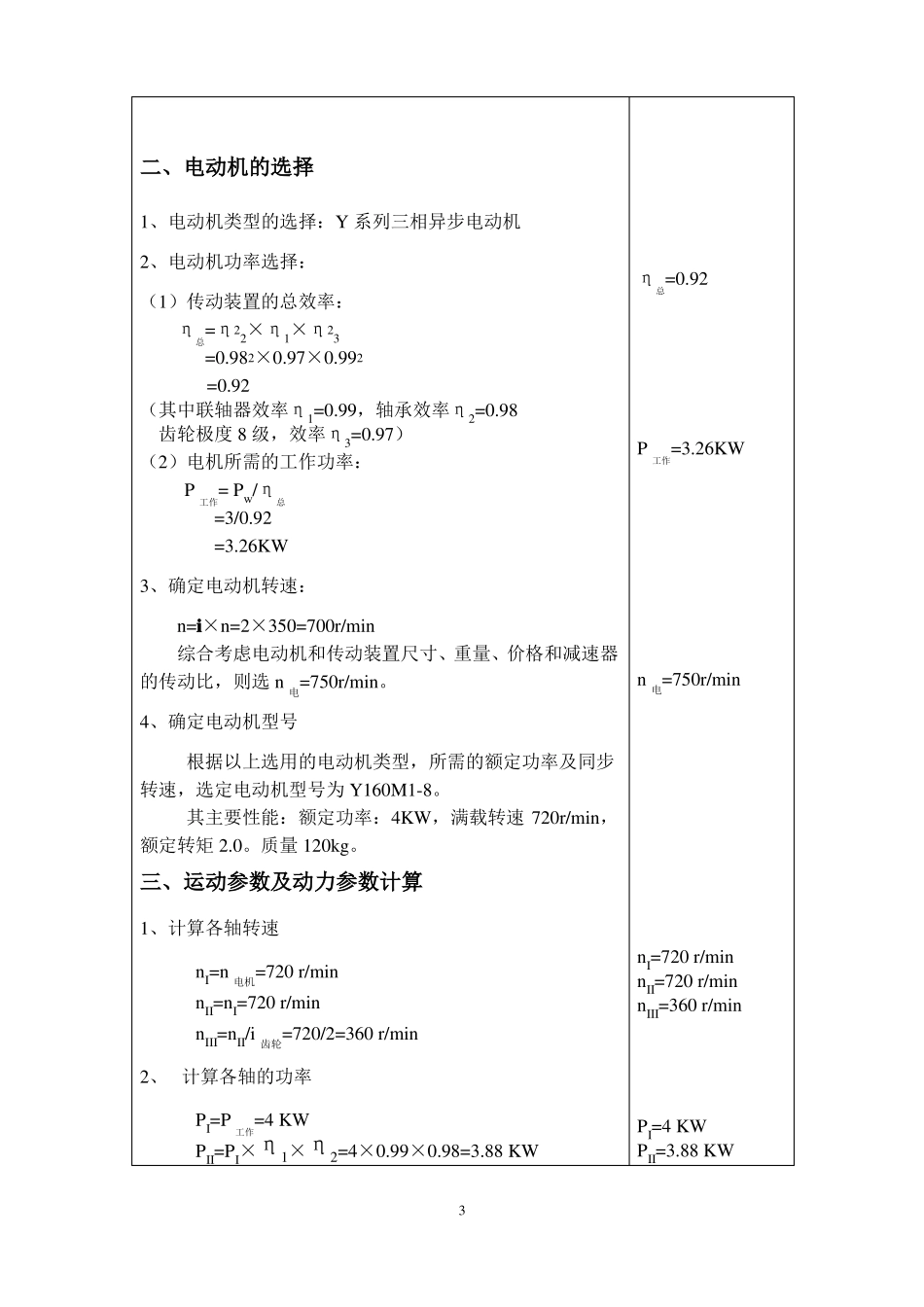

机械设计课程设计计算说明书一、传动方案的拟定…………….………………………………2二、电动机的选择………………………………………..…..….3三、运动参数及动力参数计…………….………………………3四、传动零件的设计计算……………………………….……....4五、联轴器的选择及校和计算…………………………….…....8六、轴的设计计算………………………...……………………..8七、滚动轴承的选择及校核计算………………………….…...12八、减速箱的附件选择………..………………………………..14九、润滑及密封……………………………………………...….15参考文献………..………………………………………………..161计算过程及计算说明一、传动方案的拟定第一组：设计用于 10 吨轻级起重机提升机构的一级圆柱斜齿轮减速器（1） 工作条件：二班制工作，有轻微振动，使用期限 10年。（2） 原始数据：减速器输出转速（r/min）350减速器输出功率（KW）3传动比 i2：齿轮传动；2、4：联轴器；3：减速器图 1-12二、电动机的选择1、电动机类型的选择：Y 系列三相异步电动机2、电动机功率选择：（1）传动装置的总效率：η总=η22×η1×η23=0.982×0.97×0.992=0.92（其中联轴器效率η1=0.99，轴承效率η2=0.98齿轮极度 8 级，效率η3=0.97）（2）电机所需的工作功率：P工作= Pw/η总=3/0.92=3.26KW3、确定电动机转速：n=i×n=2×350=700r/min综合考虑电动机和传动装置尺寸、重量、价格和减速器的传动比，则选 n 电=750r/min。4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为 Y160M1-8。其主要性能：额定功率：4KW，满载转速 720r/min，额定转矩 2.0。质量 120kg。η总=0.92P工作=3.26KWn 电=750r/minnI=720 r/minnII=720 r/minnIII=360 r/minPI=4 KWPII=3.88 KW三、运动参数及动力参数计算1、计算各轴转速nI=n 电机=720 r/minnII=nI=720 r/minnIII=nII/i 齿轮=720/2=360 r/min2、 计算各轴的功率PI=P工作=4 KWPII=PI×η1×η2=4×0.99×0.98=3.88 KW3PIII=PII×η2×η3=3.88×0.98×0.97=3.689KW3、 计算各轴扭矩TI=9.55×106PI/nI=9.55×106×4/720=53056 N·mmTII=9.55×106PII/nII=9.55×106×3.88/720=51464 N·mmTIII=9.55×106PIII/nIII=9.55×106×3.689/360=97861 N·mm对以上的运动和动力参数的计算总结，加以汇总，列出表格（表 1）。表 1轴名电机...
