七下科学反射和折射画图及练习汇编

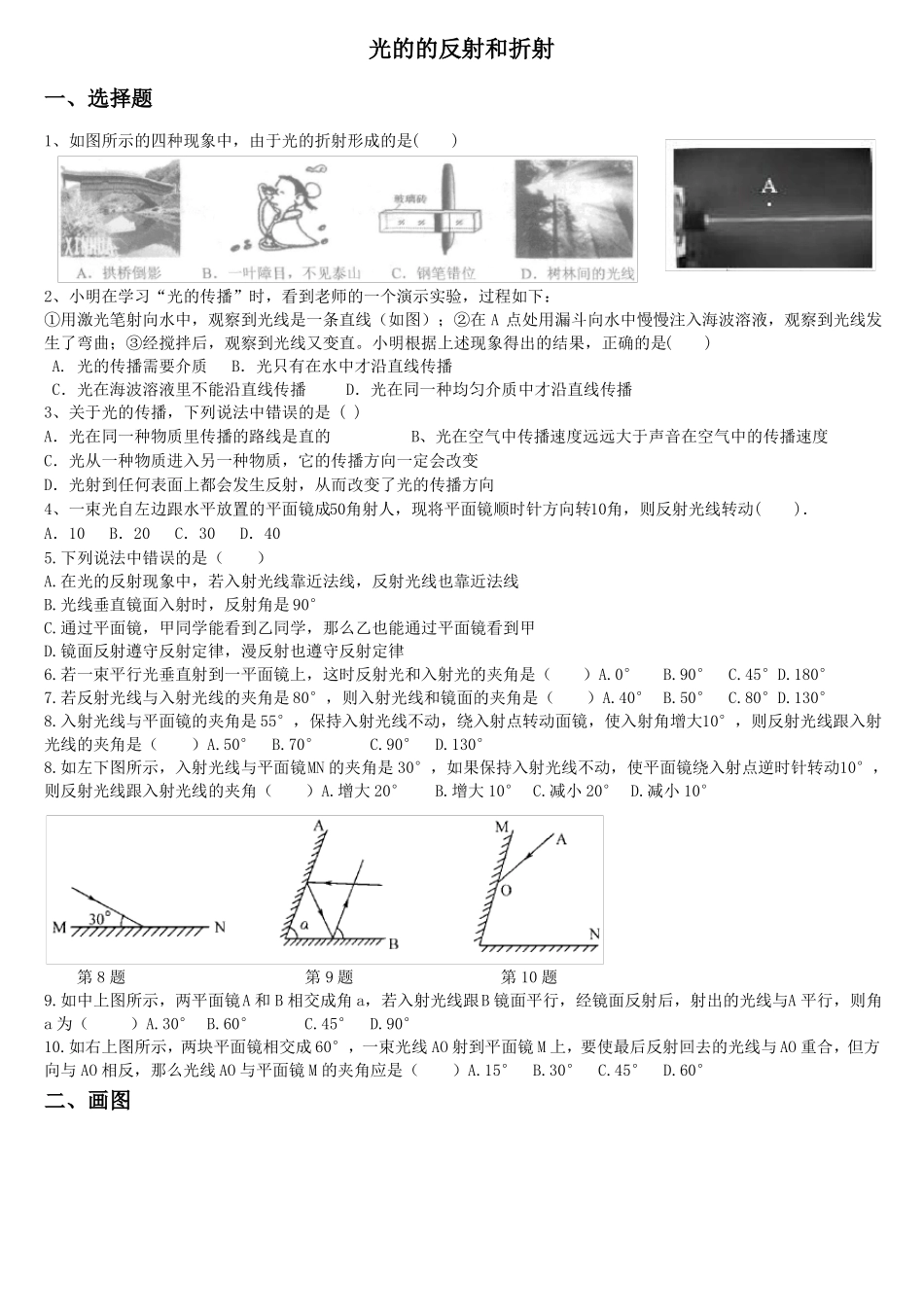

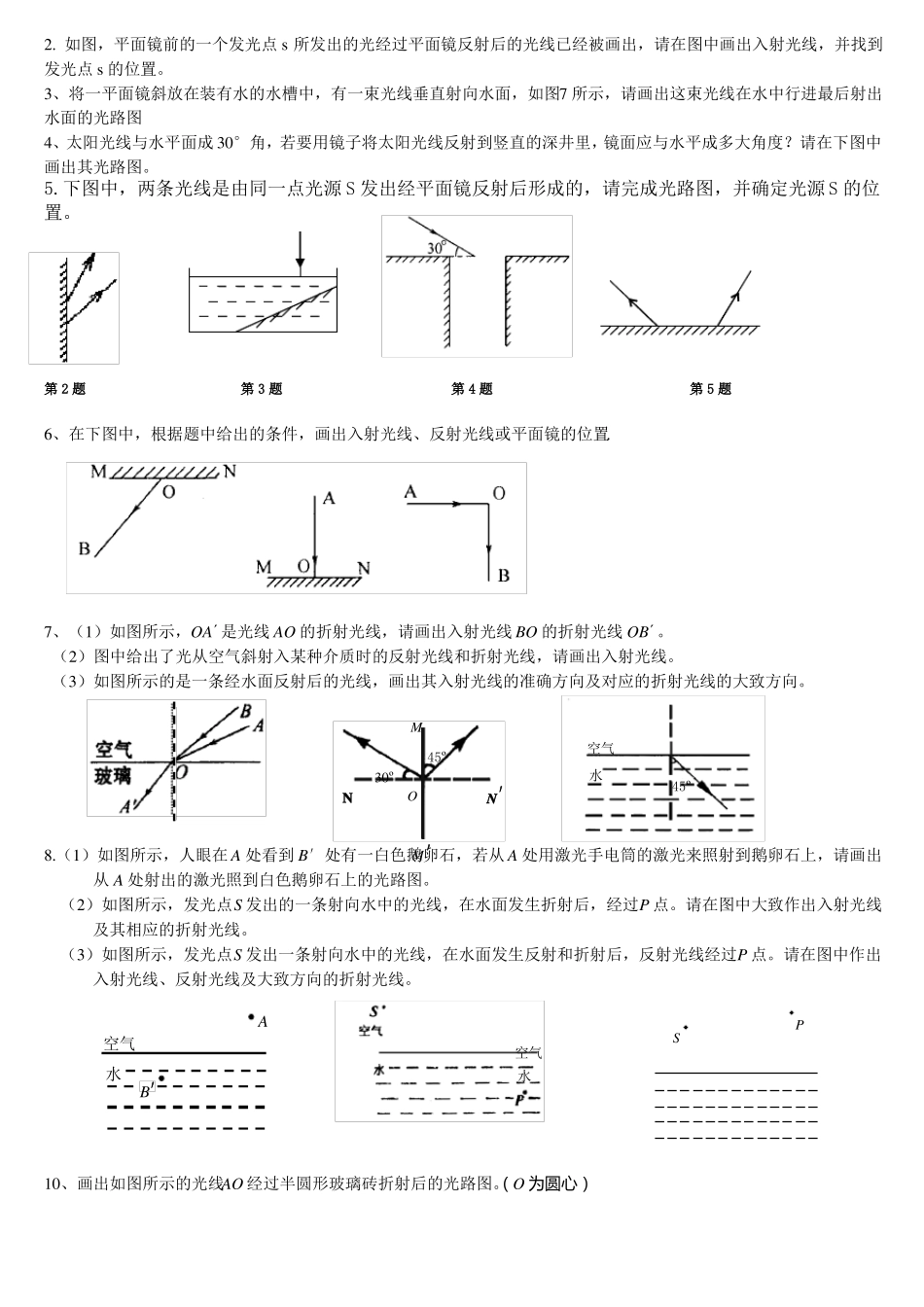

光的的反射和折射一、选择题1、如图所示的四种现象中，由于光的折射形成的是( )2、小明在学习“光的传播”时，看到老师的一个演示实验，过程如下：①用激光笔射向水中，观察到光线是一条直线（如图）；②在 A 点处用漏斗向水中慢慢注入海波溶液，观察到光线发生了弯曲；③经搅拌后，观察到光线又变直。小明根据上述现象得出的结果，正确的是( ) A. 光的传播需要介质 B．光只有在水中才沿直线传播 C．光在海波溶液里不能沿直线传播 D．光在同一种均匀介质中才沿直线传播3、关于光的传播，下列说法中错误的是 ( )A．光在同一种物质里传播的路线是直的 B、光在空气中传播速度远远大于声音在空气中的传播速度C．光从一种物质进入另一种物质，它的传播方向一定会改变D．光射到任何表面上都会发生反射，从而改变了光的传播方向4、一束光自左边跟水平放置的平面镜成50角射人，现将平面镜顺时针方向转10角，则反射光线转动( )．A．10 B．20 C．30 D．405.下列说法中错误的是（）A.在光的反射现象中，若入射光线靠近法线，反射光线也靠近法线B.光线垂直镜面入射时，反射角是 90°C.通过平面镜，甲同学能看到乙同学，那么乙也能通过平面镜看到甲D.镜面反射遵守反射定律，漫反射也遵守反射定律6.若一束平行光垂直射到一平面镜上，这时反射光和入射光的夹角是（）A.0°B.90°C.45°D.180°7.若反射光线与入射光线的夹角是 80°，则入射光线和镜面的夹角是（）A.40° B.50°C.80°D.130°8.入射光线与平面镜的夹角是 55°，保持入射光线不动，绕入射点转动面镜，使入射角增大10°，则反射光线跟入射光线的夹角是（）A.50°B.70°C.90°D.130°8.如左下图所示，入射光线与平面镜MN 的夹角是 30°，如果保持入射光线不动，使平面镜绕入射点逆时针转动10°，则反射光线跟入射光线的夹角（）A.增大 20°B.增大 10° C.减小 20° D.减小 10°第 8 题第 9 题第 10 题9.如中上图所示，两平面镜A 和 B 相交成角 a，若入射光线跟B 镜面平行，经镜面反射后，射出的光线与A 平行，则角a 为（）A.30° B.60°C.45°D.90°10.如右上图所示，两块平面镜相交成 60°，一束光线 AO 射到平面镜 M 上，要使最后反射回去的光线与 AO 重合，但方向与 AO 相反，那么光线 AO 与平面镜 M 的夹角应是（）A.15°B.30°C.45°D.60°二、画图2. 如图，平面镜前的一个发光点 s 所发出的光经过平面镜反射后的光线已经被画出，请在...
