三坐标测量机的基本原理

三坐标测量机的基本原理_第1页
1/12
三坐标测量机的基本原理_第2页
2/12
三坐标测量机的基本原理_第3页
3/12

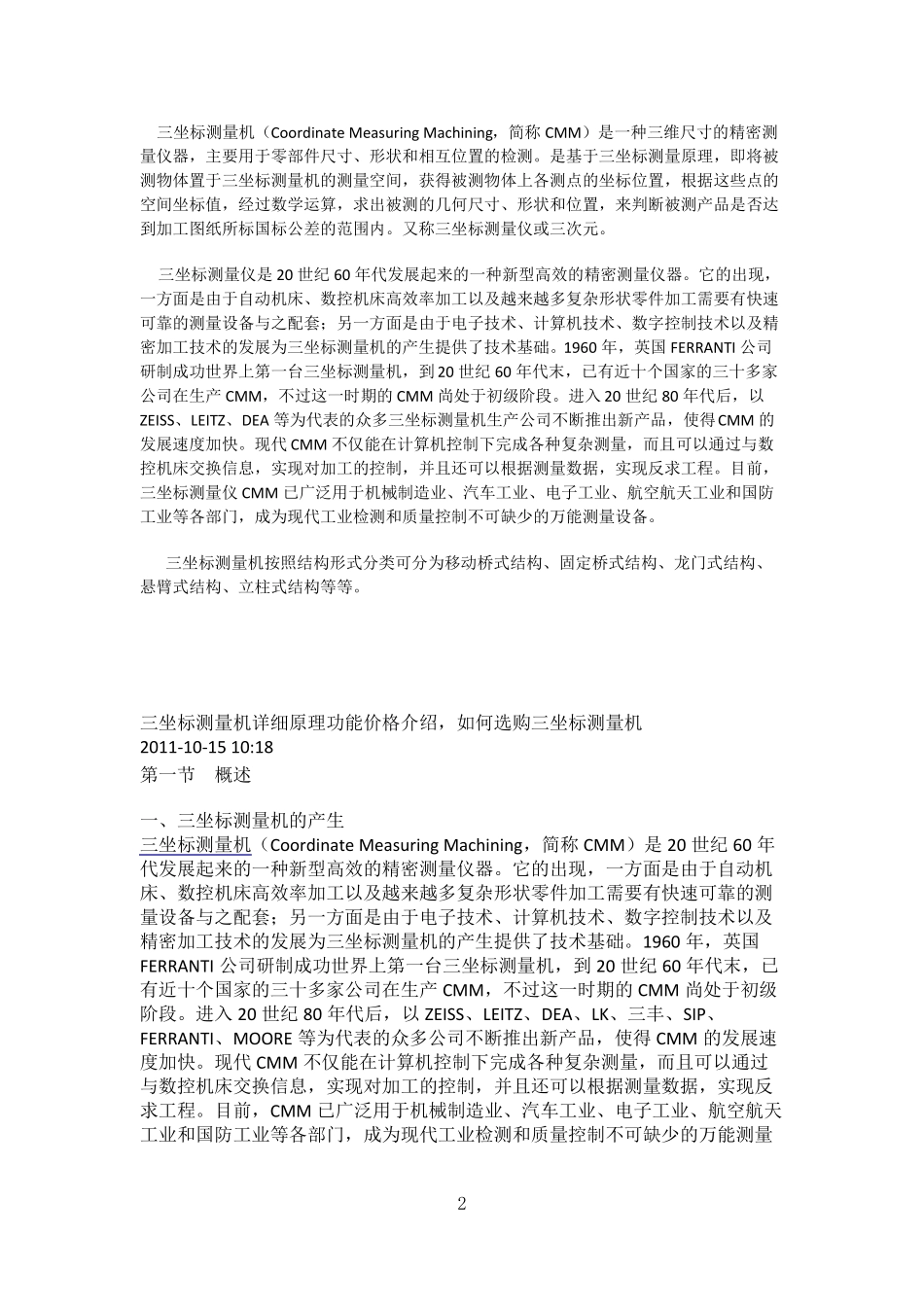

三坐标测量机的基本原理-CAL-FENGHAI.-(YICAI)-Company One1三坐标测量机(Coordinate Measuring Machining,简称 CMM)是一种三维尺寸的精密测量仪器,主要用于零部件尺寸、形状和相互位置的检测。是基于三坐标测量原理,即将被测物体置于三坐标测量机的测量空间,获得被测物体上各测点的坐标位置,根据这些点的空间坐标值,经过数学运算,求出被测的几何尺寸、形状和位置,来判断被测产品是否达到加工图纸所标国标公差的范围内。又称三坐标测量仪或三次元。三坐标测量仪是 20 世纪 60 年代发展起来的一种新型高效的精密测量仪器。它的出现,一方面是由于自动机床、数控机床高效率加工以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套;另一方面是由于电子技术、计算机技术、数字控制技术以及精密加工技术的发展为三坐标测量机的产生提供了技术基础。1960 年,英国 FERRANTI 公司研制成功世界上第一台三坐标测量机,到 20 世纪 60 年代末,已有近十个国家的三十多家公司在生产 CMM,不过这一时期的 CMM 尚处于初级阶段。进入 20 世纪 80 年代后,以ZEISS、LEITZ、DEA 等为代表的众多三坐标测量机生产公司不断推出新产品,使得CMM 的发展速度加快。现代 CMM 不仅能在计算机控制下完成各种复杂测量,而且可以通过与数控机床交换信息,实现对加工的控制,并且还可以根据测量数据,实现反求工程。目前,三坐标测量仪 CMM 已广泛用于机械制造业、汽车工业、电子工业、航空航天工业和国防工业等各部门,成为现代工业检测和质量控制不可缺少的万能测量设备。三坐标测量机按照结构形式分类可分为移动桥式结构、固定桥式结构、龙门式结构、悬臂式结构、立柱式结构等等。三坐标测量机详细原理功能价格介绍,如何选购三坐标测量机2011-10-15 10:18第一节概述一、三坐标测量机的产生三坐标测量机(Coordinate Measuring Machining,简称 CMM)是 20 世纪 60 年代发展起来的一种新型高效的精密测量仪器。它的出现,一方面是由于自动机床、数控机床高效率加工以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套;另一方面是由于电子技术、计算机技术、数字控制技术以及精密加工技术的发展为三坐标测量机的产生提供了技术基础。1960 年,英国FERRANTI 公司研制成功世界上第一台三坐标测量机,到 20 世纪 60 年代末,已有近十个国家的三十多家公司在生产 CMM,不过这一时期的 CMM 尚处于...
