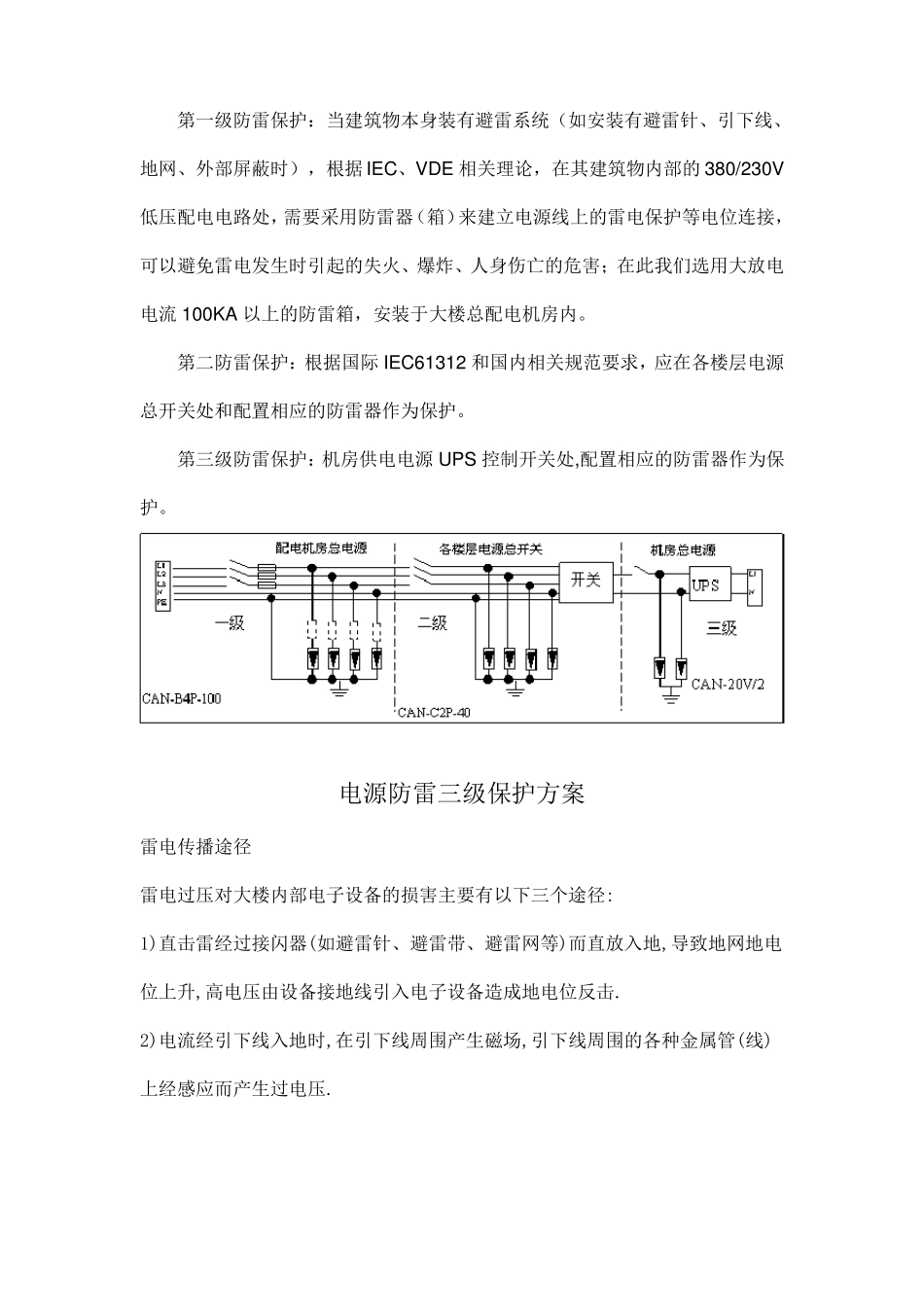

第一级防雷保护：当建筑物本身装有避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据 IEC、VDE 相关理论，在其建筑物内部的 380/230V低压配电电路处，需要采用防雷器（箱）来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害；在此我们选用大放电电流 100KA 以上的防雷箱，安装于大楼总配电机房内。第二防雷保护：根据国际 IEC61312 和国内相关规范要求，应在各楼层电源总开关处和配置相应的防雷器作为保护。第三级防雷保护：机房供电电源 UPS 控制开关处,配置相应的防雷器作为保护。电源防雷三级保护方案雷电传播途径雷电过压对大楼内部电子设备的损害主要有以下三个途径:1)直击雷经过接闪器(如避雷针、避雷带、避雷网等)而直放入地,导致地网地电位上升,高电压由设备接地线引入电子设备造成地电位反击.2)电流经引下线入地时,在引下线周围产生磁场,引下线周围的各种金属管(线)上经感应而产生过电压.3)大楼或机房的电源线和通信线等在大楼外受直击雷或感应雷而加载的雷电压及过电流沿线窜入,入侵电子设备.按照国家规范,本方案按第三类防雷设施进行设计1、电源系统防雷防过压保护措施1)电源第一级防雷保护:选用我司 LGA1003J(标称放电电流 100KA,最大通流容量100KA,8/20 波形,响应时间≤25ns)防雷箱安装在总配电箱处。2)电源第二级防过压保护:选用我司 LGA40/4(标称放电电流 40KA,最大通流容量60KA,8/20 波形,响应时间≤25ns)过压器组合模块,或 LGA403J 防雷箱，分别安装机房所在楼层分配电箱处, 3)第三级为防雷防过压组合保护:选用 LGA101Z 电源防雷插座, 在通讯与网络机房的的重要设备和普通设备（如服务器，路由器、集线器、工作站等等）都可分别使用插座式防雷设备进行三级分流限压精细保护。 2、信号系统直击雷和感应雷防护从室外进入机房的 ADSL 通信线路,大都暴露户外,而且走线较长,最容易遭受雷电感应产生强大的感应电流,从而通过线路损害连接设备及其后接设备.为此,我们在通讯设备连接线的端口前加装 LGX-RJN5-1 网络信号防雷器来对设备进行保护.3、等电位连接措施在网络中心机房防静电地板下,沿着地面上布置 40×4 紫铜排,形成闭合环接地汇流母排.并采用等电位连接线 4-10mm2 铜芯线及螺栓紧固的线夹作为连接材料,将配电箱金属外壳、电源地、避雷器地、机柜外壳、服务器外壳、UPS 外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统(设备的外...
