上游护坡施工措施全解

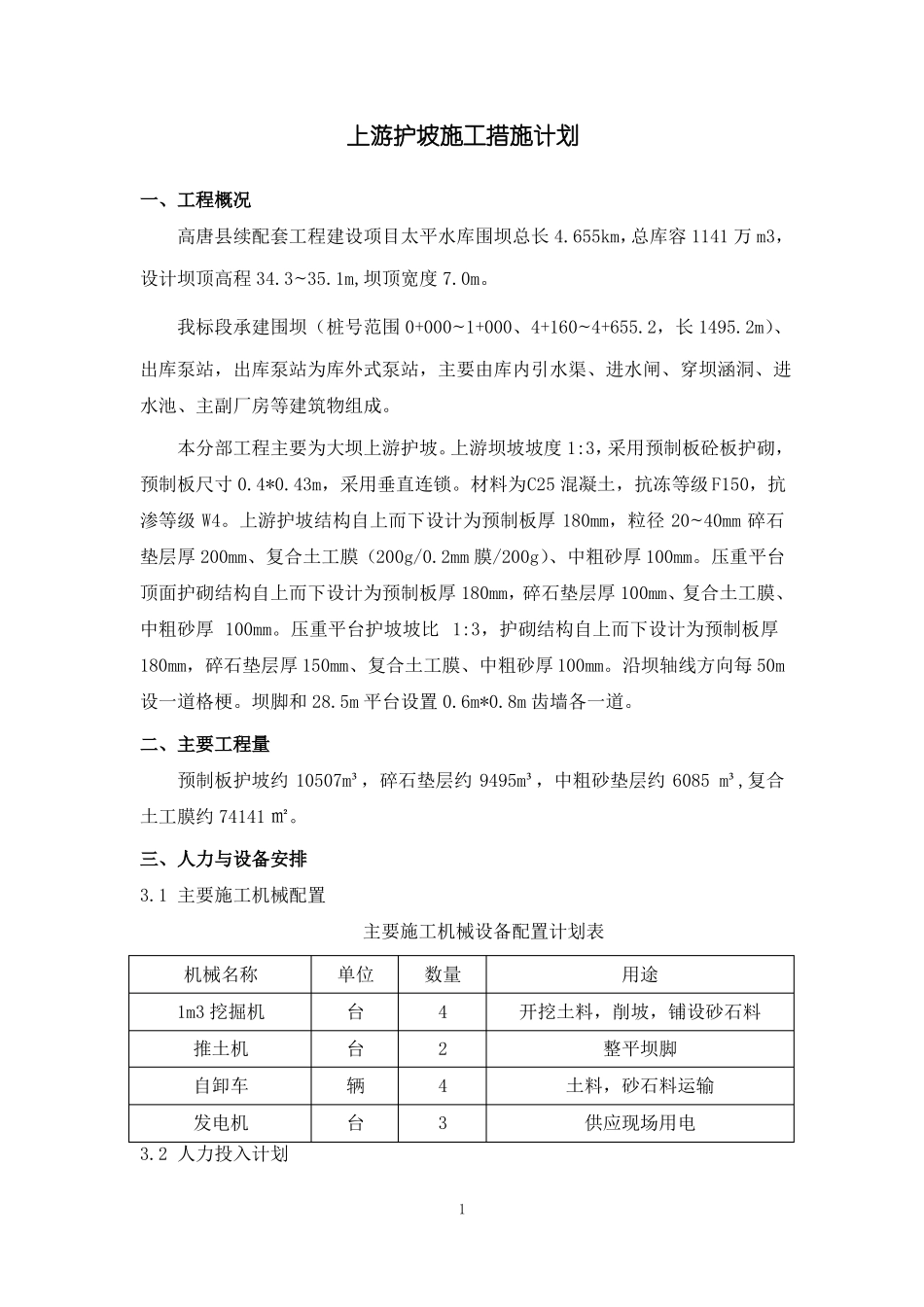

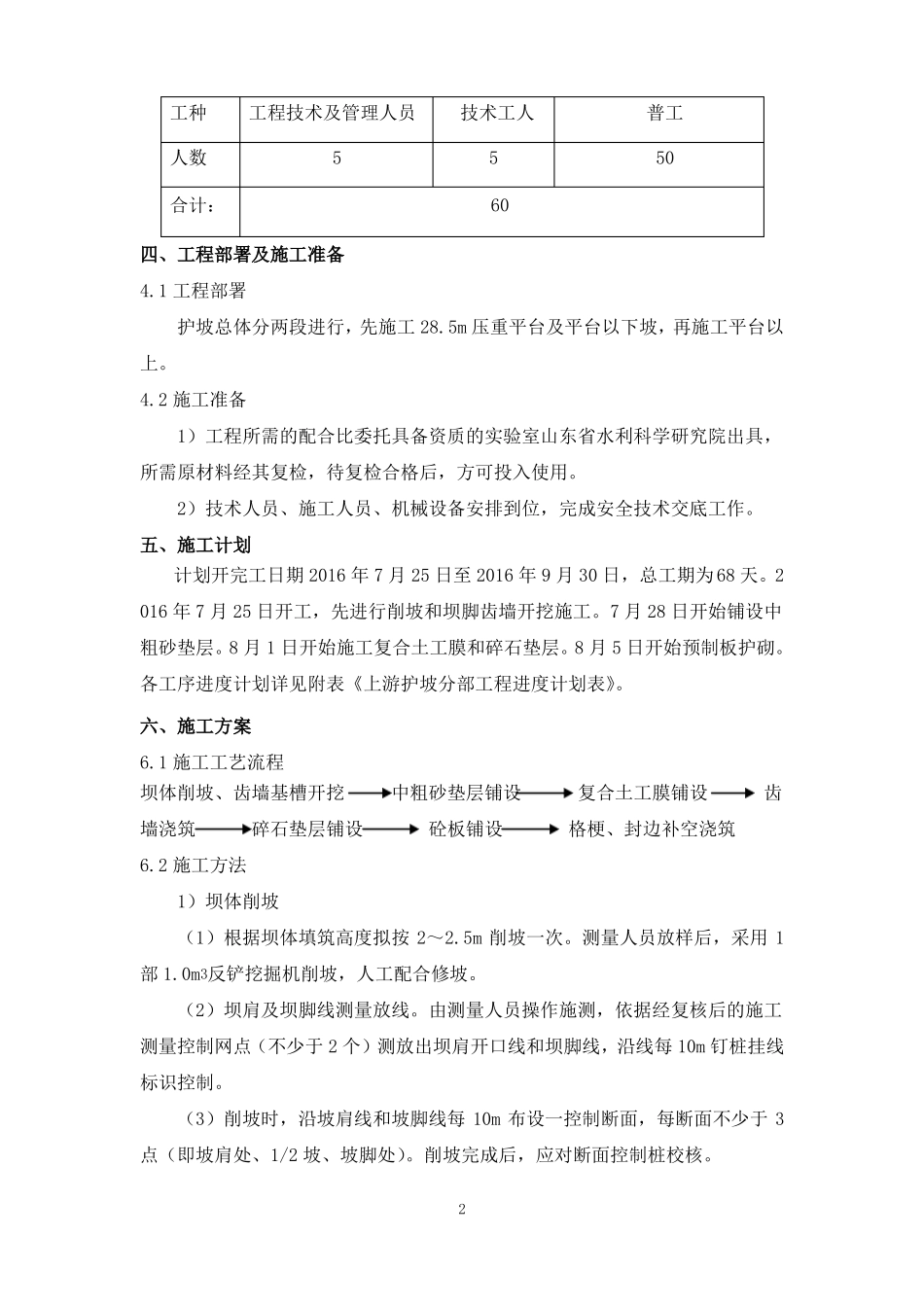

上游护坡施工措施计划一、工程概况高唐县续配套工程建设项目太平水库围坝总长 4.655km，总库容 1141 万 m3，设计坝顶高程 34.3~35.1m,坝顶宽度 7.0m。我标段承建围坝（桩号范围 0+000~1+000、4+160~4+655.2，长 1495.2m）、出库泵站，出库泵站为库外式泵站，主要由库内引水渠、进水闸、穿坝涵洞、进水池、主副厂房等建筑物组成。本分部工程主要为大坝上游护坡。上游坝坡坡度 1:3，采用预制板砼板护砌，预制板尺寸 0.4*0.43m，采用垂直连锁。材料为C25 混凝土，抗冻等级 F150，抗渗等级 W4。上游护坡结构自上而下设计为预制板厚 180mm，粒径 20~40mm 碎石垫层厚 200mm、复合土工膜（200g/0.2mm 膜/200g）、中粗砂厚 100mm。压重平台顶面护砌结构自上而下设计为预制板厚 180mm，碎石垫层厚 100mm、复合土工膜、中粗砂厚 100mm。压重平台护坡坡比 1:3，护砌结构自上而下设计为预制板厚180mm，碎石垫层厚 150mm、复合土工膜、中粗砂厚 100mm。沿坝轴线方向每 50m设一道格梗。坝脚和 28.5m 平台设置 0.6m*0.8m 齿墙各一道。二、主要工程量预制板护坡约 10507m³，碎石垫层约 9495m³，中粗砂垫层约 6085 m³,复合土工膜约 74141 ㎡。三、人力与设备安排3.1 主要施工机械配置主要施工机械设备配置计划表机械名称1m3 挖掘机推土机自卸车发电机3.2 人力投入计划1单位台台辆台数量4243用途开挖土料，削坡，铺设砂石料整平坝脚土料，砂石料运输供应现场用电工种人数合计：工程技术及管理人员5技术工人560普工50四、工程部署及施工准备4.1 工程部署护坡总体分两段进行，先施工 28.5m 压重平台及平台以下坡，再施工平台以上。4.2 施工准备1）工程所需的配合比委托具备资质的实验室山东省水利科学研究院出具，所需原材料经其复检，待复检合格后，方可投入使用。2）技术人员、施工人员、机械设备安排到位，完成安全技术交底工作。五、施工计划计划开完工日期 2016 年 7 月 25 日至 2016 年 9 月 30 日，总工期为68 天。2016 年 7 月 25 日开工，先进行削坡和坝脚齿墙开挖施工。7 月 28 日开始铺设中粗砂垫层。8 月 1 日开始施工复合土工膜和碎石垫层。8 月 5 日开始预制板护砌。各工序进度计划详见附表《上游护坡分部工程进度计划表》。六、施工方案6.1 施工工艺流程坝体削坡、齿墙基槽开挖中粗砂垫层铺设复合土工膜铺设齿墙浇筑碎石垫层铺设砼板铺设格梗、封边补空浇筑6.2 施工方法1）...
