轴与轴承内外圈配合公差

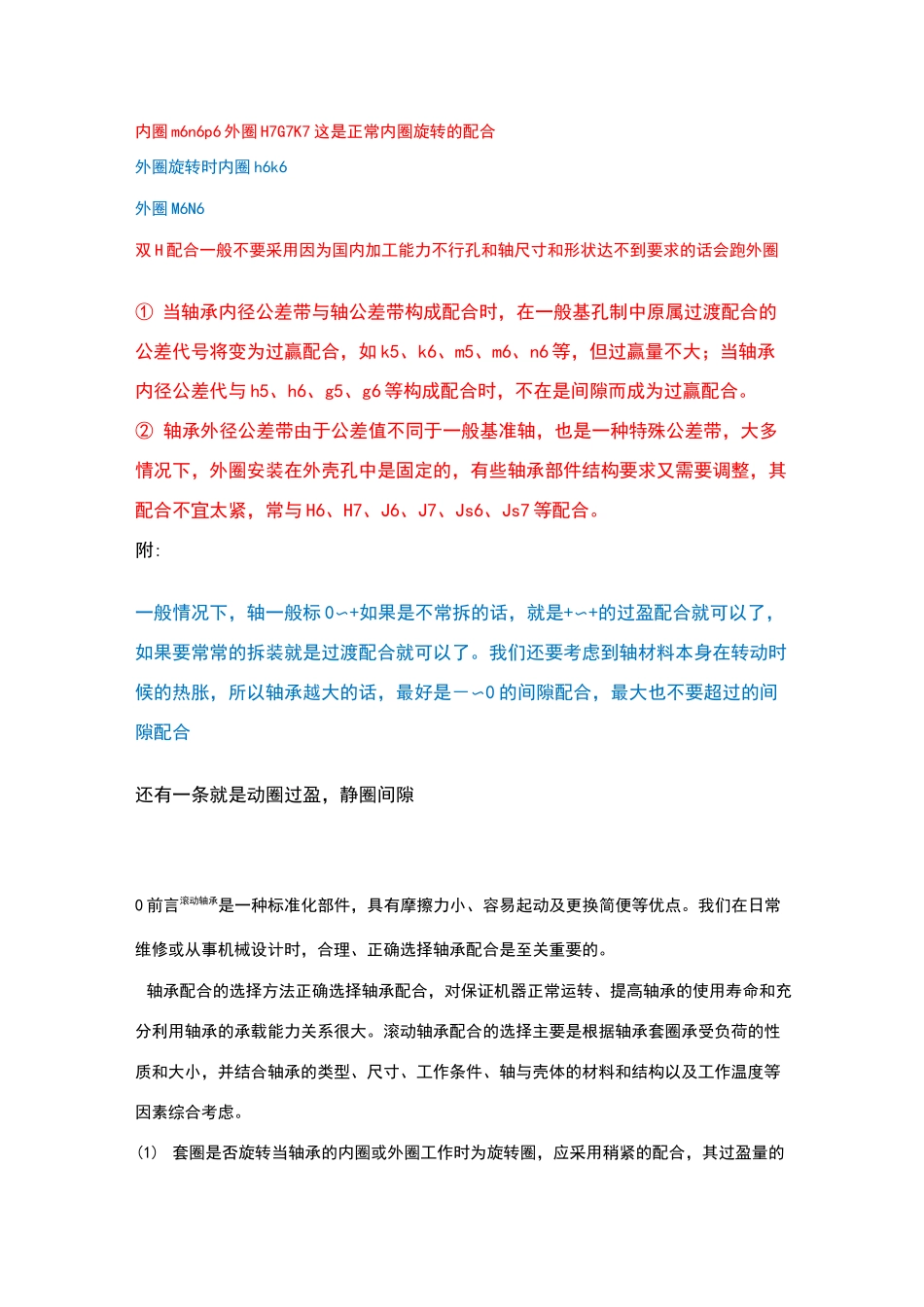

轴与轴承内外圈配合公差_第1页
1/8
轴与轴承内外圈配合公差_第2页
2/8
轴与轴承内外圈配合公差_第3页
3/8
内圈 m6n6p6 外圈 H7G7K7 这是正常内圈旋转的配合外圈旋转时内圈 h6k6外圈 M6N6双 H 配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈① 当轴承内径公差带与轴公差带构成配合时,在一般基孔制中原属过渡配合的公差代号将变为过赢配合,如 k5、k6、m5、m6、n6 等,但过赢量不大;当轴承内径公差代与 h5、h6、g5、g6 等构成配合时,不在是间隙而成为过赢配合。② 轴承外径公差带由于公差值不同于一般基准轴,也是一种特殊公差带,大多情况下,外圈安装在外壳孔中是固定的,有些轴承部件结构要求又需要调整,其配合不宜太紧,常与 H6、H7、J6、J7、Js6、Js7 等配合。附:一般情况下,轴一般标 0〜+如果是不常拆的话,就是+〜+的过盈配合就可以了,如果要常常的拆装就是过渡配合就可以了。我们还要考虑到轴材料本身在转动时候的热胀,所以轴承越大的话,最好是-〜0 的间隙配合,最大也不要超过的间隙配合还有一条就是动圈过盈,静圈间隙0 前言滚动轴承是一种标准化部件,具有摩擦力小、容易起动及更换简便等优点。我们在日常维修或从事机械设计时,合理、正确选择轴承配合是至关重要的。轴承配合的选择方法正确选择轴承配合,对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小,并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。(1) 套圈是否旋转当轴承的内圈或外圈工作时为旋转圈,应采用稍紧的配合,其过盈量的大小应使配合面在工作负荷下不发生“爬行”,因为一旦发生爬行,配合表面就要磨损,产生滑动,套圈转速越高,磨损越严重。轴承工作时,若其内圈或外圈为不旋转套圈,为了拆装和调整方便,宜选用较松的配合。由于不同的工作温升,将使轴颈或外壳孔在纵向产生不同的伸长量。因此在选择配合时,以达到轴承沿轴向可以自由移动、消除支撑内部应力为原则。但是间隙过大就会降低整个部件的刚性,引起振动,加剧磨损。(2) 负荷类型轴承套圈承受径向负荷,按照负荷与套圈的相对运动关系可以分为以下三种类型。① 局部负荷局部负荷是指作用于轴承上的合成径向负荷 F,与套圈相对静止,即 F,由套圈的局部滚道承受。② 循环负荷循环负荷是指作用于轴承上的合成径向负荷 F,与套圈相对旋转,即 F,顺次地作用在套圈滚道的整个圆周卜。摆动负荷摆动负荷是指作用于轴承上的合...
