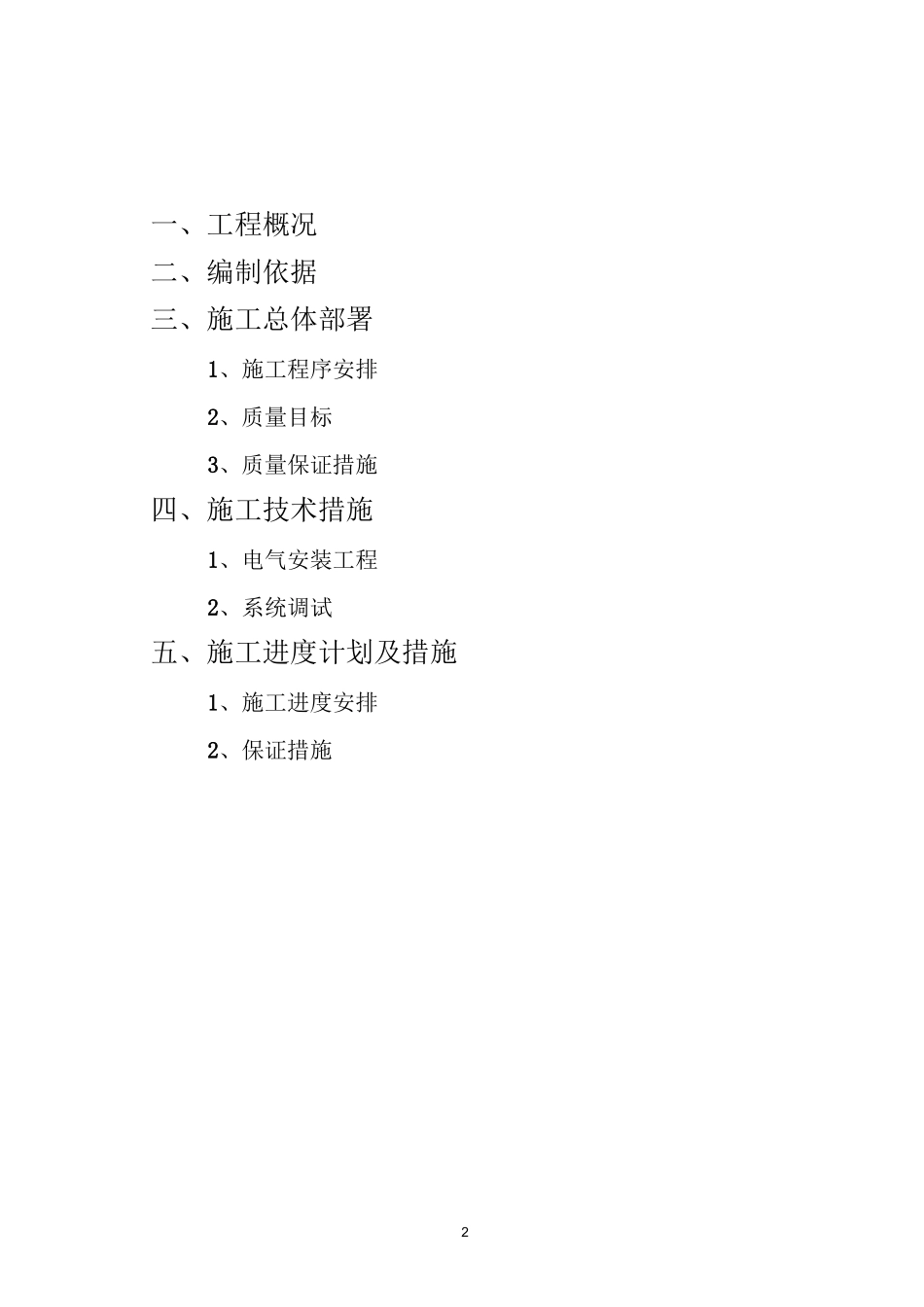

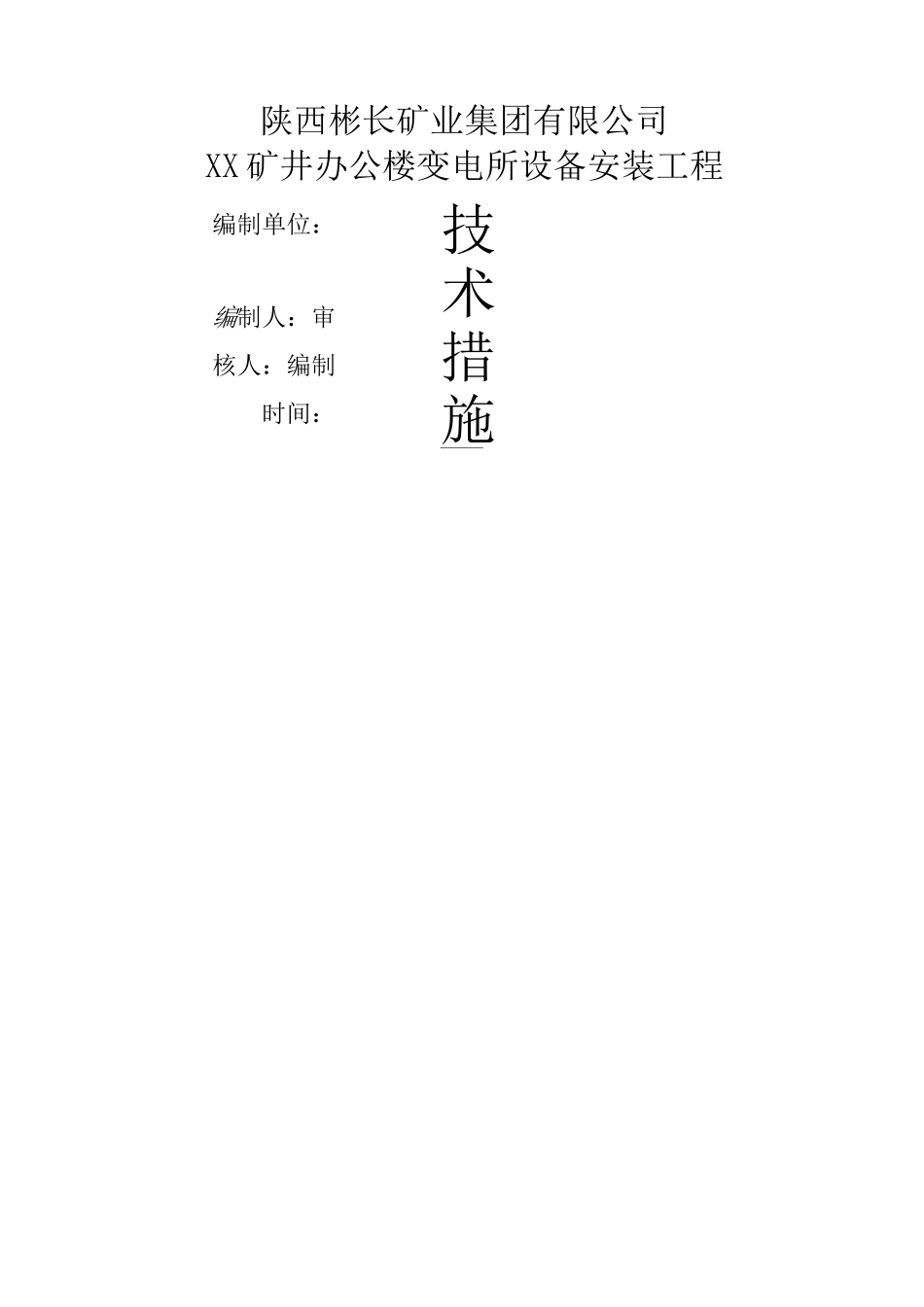

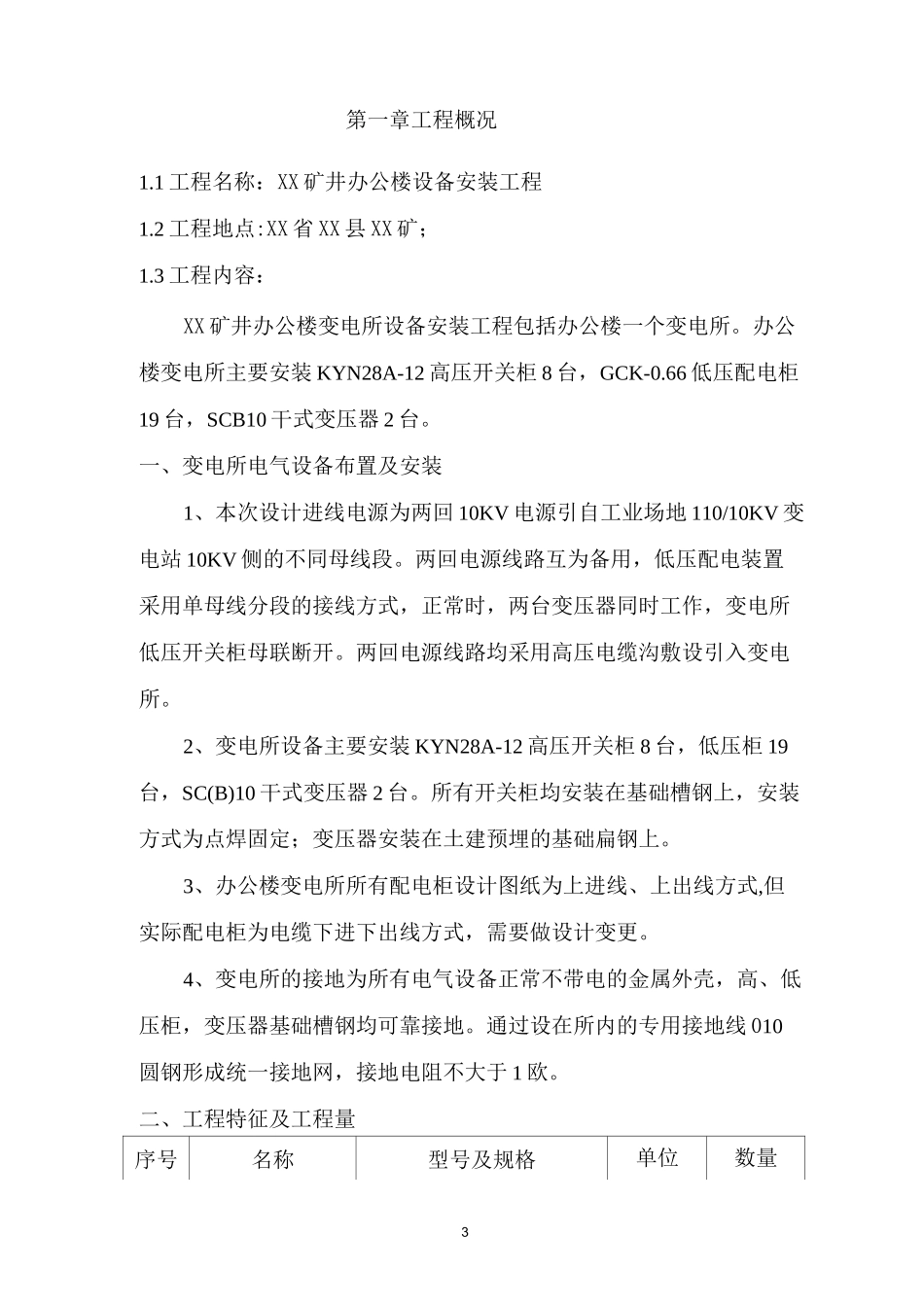

技术措施陕西彬长矿业集团有限公司XX 矿井办公楼变电所设备安装工程编制单位：编制人：审核人：编制时间：2一、工程概况二、编制依据三、施工总体部署1、施工程序安排2、质量目标3、质量保证措施四、施工技术措施1、电气安装工程2、系统调试五、施工进度计划及措施1、施工进度安排2、保证措施3第一章工程概况1.1 工程名称：XX 矿井办公楼设备安装工程1.2 工程地点:XX 省 XX 县 XX 矿；1.3 工程内容：XX 矿井办公楼变电所设备安装工程包括办公楼一个变电所。办公楼变电所主要安装 KYN28A-12 高压开关柜 8 台，GCK-0.66 低压配电柜19 台，SCB10 干式变压器 2 台。一、变电所电气设备布置及安装1、本次设计进线电源为两回 10KV 电源引自工业场地 110/10KV 变电站 10KV 侧的不同母线段。两回电源线路互为备用，低压配电装置采用单母线分段的接线方式，正常时，两台变压器同时工作，变电所低压开关柜母联断开。两回电源线路均采用高压电缆沟敷设引入变电所。2、变电所设备主要安装 KYN28A-12 高压开关柜 8 台，低压柜 19台，SC(B)10 干式变压器 2 台。所有开关柜均安装在基础槽钢上，安装方式为点焊固定；变压器安装在土建预埋的基础扁钢上。3、办公楼变电所所有配电柜设计图纸为上进线、上出线方式,但实际配电柜为电缆下进下出线方式，需要做设计变更。4、变电所的接地为所有电气设备正常不带电的金属外壳，高、低压柜，变压器基础槽钢均可靠接地。通过设在所内的专用接地线 010圆钢形成统一接地网，接地电阻不大于 1 欧。二、工程特征及工程量序号名称型号及规格单位数量41高压开关柜KYN28A-12台82低压开关柜GCK-0.66台193电力变压器SC(B)10-2000/10台64在线式 UPSAC220V,1KVA台15动力电缆YJV-8.7/103x95m2m306动力电缆YJV-0.6/1KV3*2.5mm2m207控制电缆KVV-0.45/0.755*1.5mm2m908二、编制依据1. 《煤炭安装工程质量检验评定标准》MT5010-952. 《机械设备安装工程施工及验收通用规范》GB50231-983.《工程测量规范》GB50026-934.《现场设备安装、焊接工程施工及验收规范》GB50236-985.《建筑电气安装工程质量检验与评定标准》GB50303-20026.施工图纸及厂家技术资料三．施工总体部署：我公司将对该项目配备经验丰富、工作能力强的项目经理及技术骨干组建精干、高效的项目领导班子，调集专业性强的施工作业工种组建强有力的施工队伍进行施工作业。考虑的工程期限的原因，我公司对项目进行了仔细的划分，合理的安...
