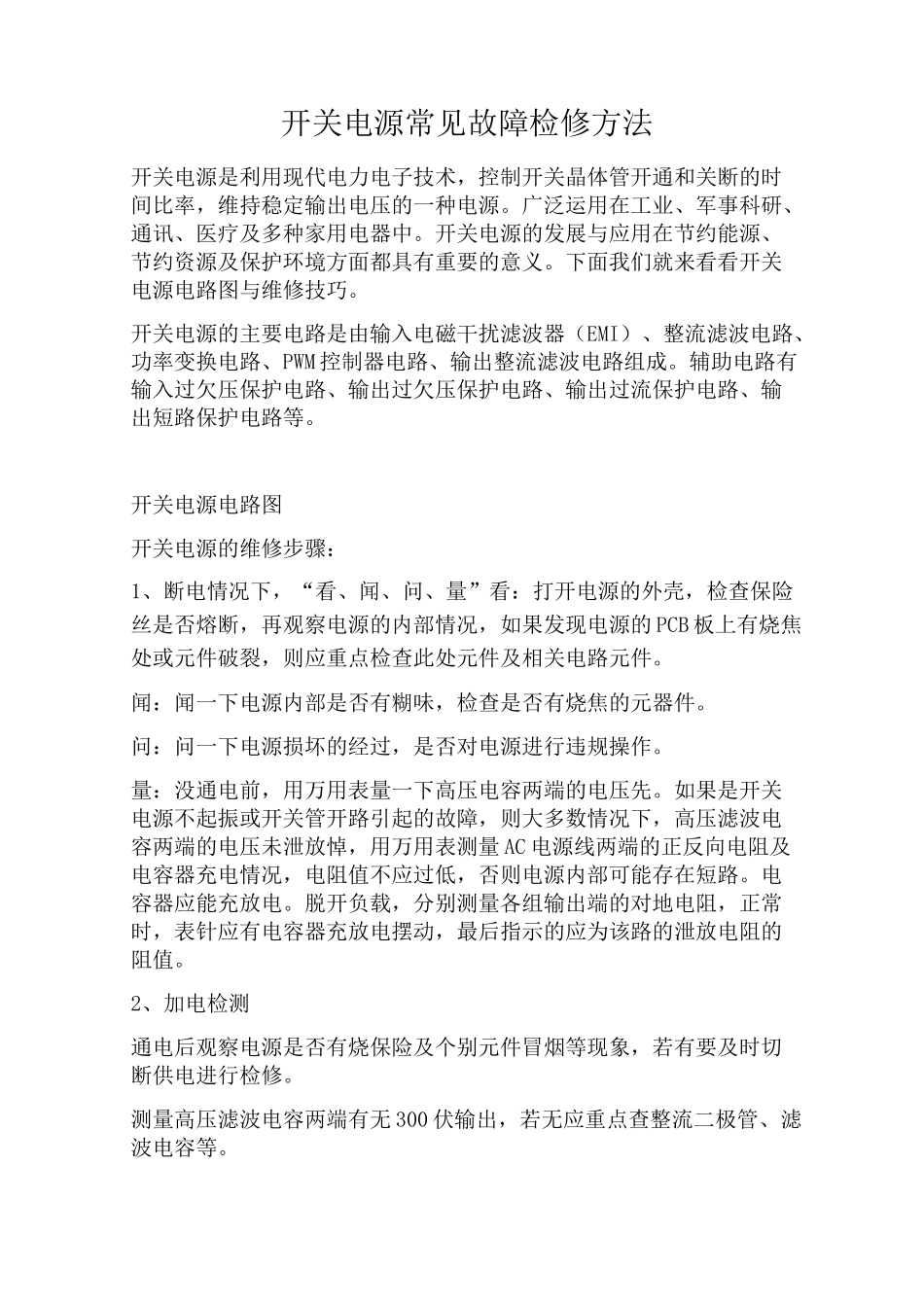

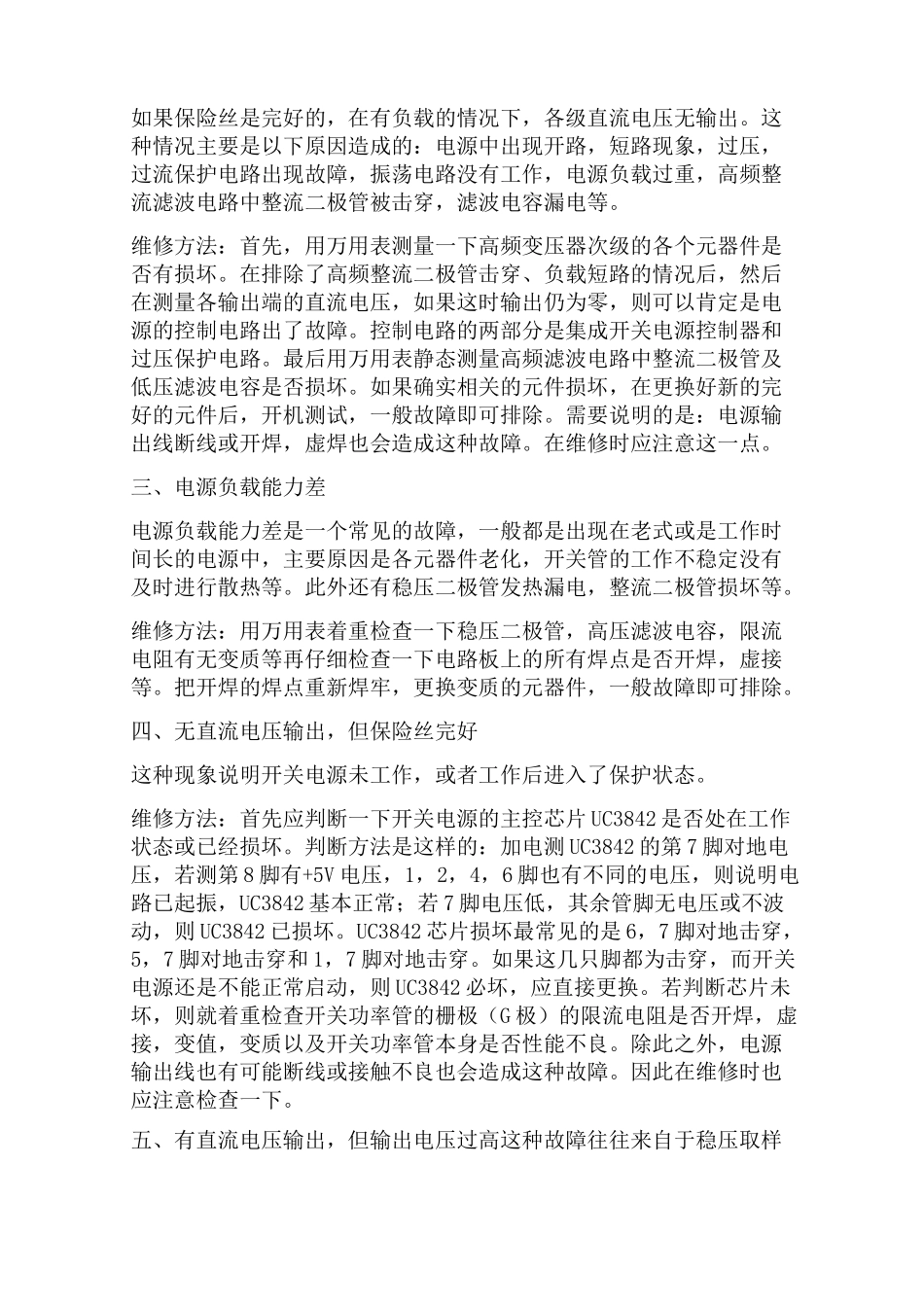

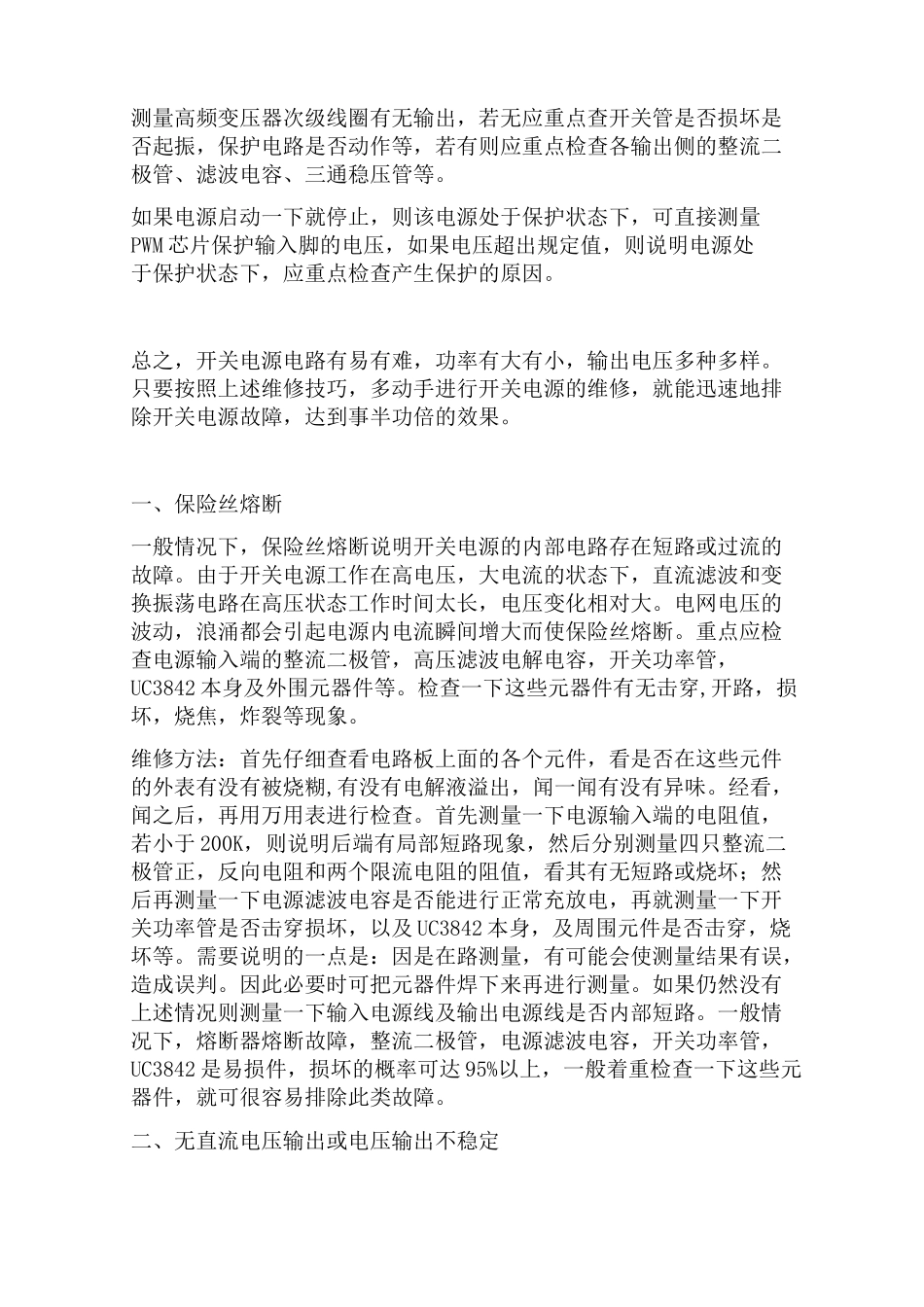

开关电源常见故障检修方法开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源。广泛运用在工业、军事科研、通讯、医疗及多种家用电器中。开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。下面我们就来看看开关电源电路图与维修技巧。开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。开关电源电路图开关电源的维修步骤：1、断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的 PCB 板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。问：问一下电源损坏的经过，是否对电源进行违规操作。量：没通电前，用万用表量一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，用万用表测量 AC 电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。电容器应能充放电。脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。2、加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。测量高压滤波电容两端有无 300 伏输出，若无应重点查整流二极管、滤波电容等。测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏是否起振，保护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM 芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应重点检查产生保护的原因。总之，开关电源电路有易有难，功率有大有小，输出电压多种多样。只要按照上述维修技巧，多动手进行开关电源的维修，就能迅速地排除开关电源故障，达到事半功倍的效果。一、保险丝熔断一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。电网电压的波...
