软母线安装施工方案要点

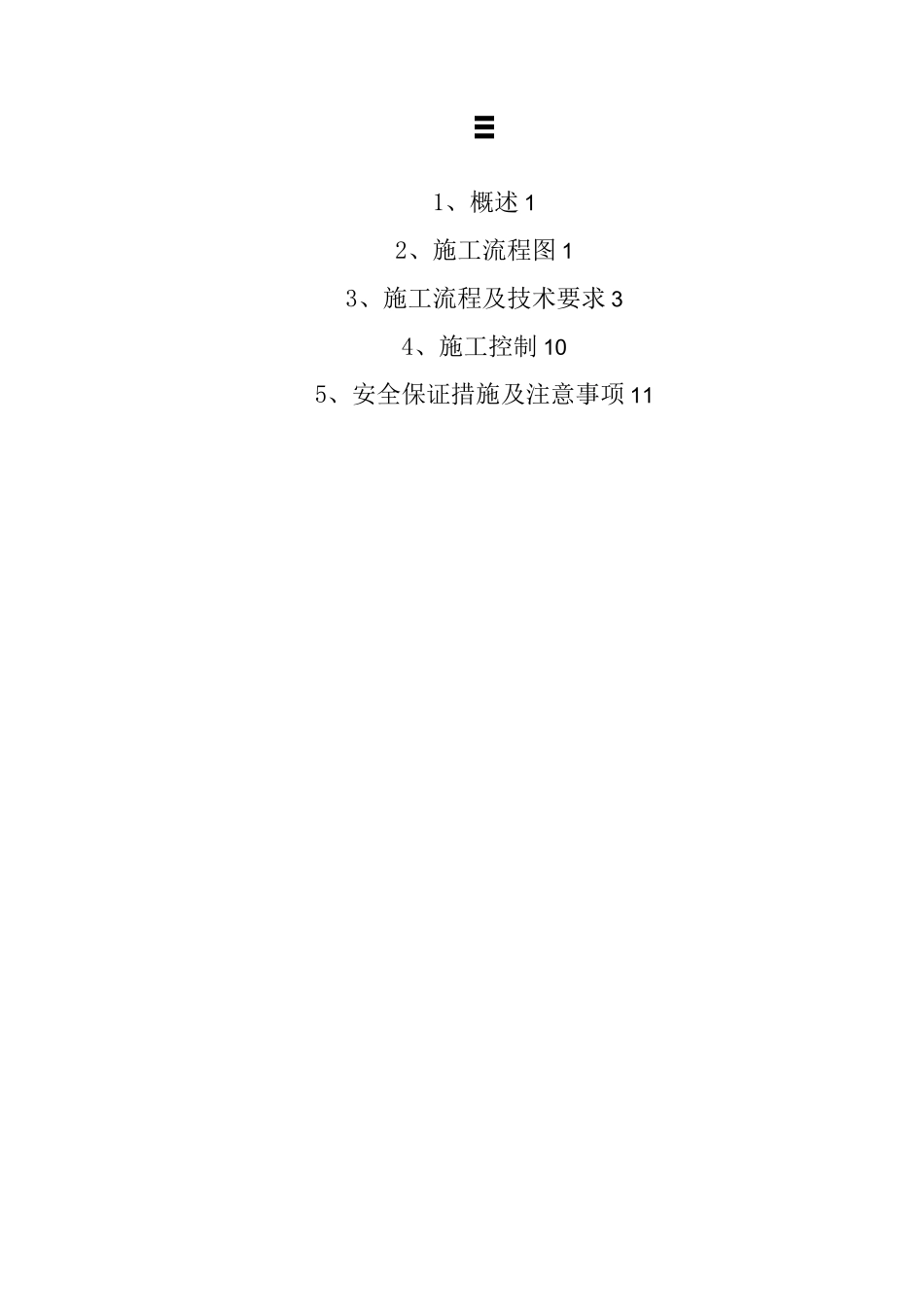

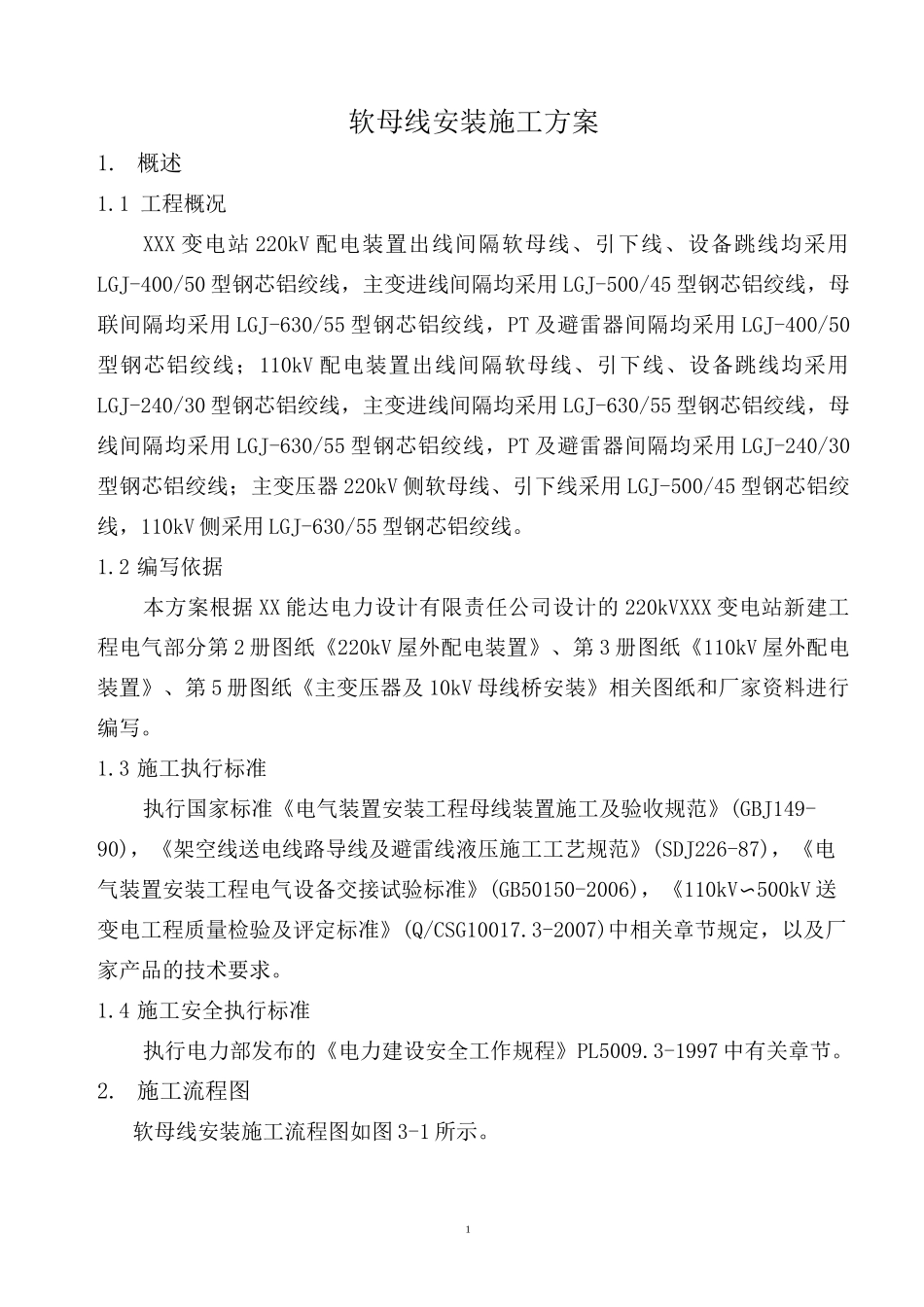

1、概述 12、施工流程图 13、施工流程及技术要求 34、施工控制 105、安全保证措施及注意事项 111软母线安装施工方案1. 概述1.1 工程概况XXX 变电站 220kV 配电装置出线间隔软母线、引下线、设备跳线均采用LGJ-400/50 型钢芯铝绞线，主变进线间隔均采用 LGJ-500/45 型钢芯铝绞线，母联间隔均采用 LGJ-630/55 型钢芯铝绞线，PT 及避雷器间隔均采用 LGJ-400/50型钢芯铝绞线；110kV 配电装置出线间隔软母线、引下线、设备跳线均采用LGJ-240/30 型钢芯铝绞线，主变进线间隔均采用 LGJ-630/55 型钢芯铝绞线，母线间隔均采用 LGJ-630/55 型钢芯铝绞线，PT 及避雷器间隔均采用 LGJ-240/30型钢芯铝绞线；主变压器 220kV 侧软母线、引下线采用 LGJ-500/45 型钢芯铝绞线，110kV 侧采用 LGJ-630/55 型钢芯铝绞线。1.2 编写依据本方案根据 XX 能达电力设计有限责任公司设计的 220kVXXX 变电站新建工程电气部分第 2 册图纸《220kV 屋外配电装置》、第 3 册图纸《110kV 屋外配电装置》、第 5 册图纸《主变压器及 10kV 母线桥安装》相关图纸和厂家资料进行编写。1.3 施工执行标准执行国家标准《电气装置安装工程母线装置施工及验收规范》(GBJ149-90)，《架空线送电线路导线及避雷线液压施工工艺规范》(SDJ226-87)，《电气装置安装工程电气设备交接试验标准》(GB50150-2006)，《110kV〜500kV 送变电工程质量检验及评定标准》(Q/CSG10017.3-2007)中相关章节规定，以及厂家产品的技术要求。1.4 施工安全执行标准执行电力部发布的《电力建设安全工作规程》PL5009.3-1997 中有关章节。2. 施工流程图软母线安装施工流程图如图 3-1 所示。2图 3-1 软母线安装施工流程图3施工负责人：1人安全员：1 人起重工：1 人技术负责人：1人外线工：3 人3. 施工流程及技术要求3.1 施工准备3.1.1 技术准备3.1.1.1 施工图纸（电气部分第 2 册图纸《220kV 屋外配电装置》、第 3 册图纸《110kV 屋外配电装置》、第 5 册图纸《主变压器及 10kV 母线桥安装》的相关图纸各 1 份），母线安装记录表格等技术资料齐全，数量满足现场施工需要。3.1.1.2 已组织施工人员学习软母线施工工艺标准、技术要求，掌握导线压接的操作及挂线要领，并对施工人员进行技术交底和安全交底，做到熟悉图纸，了解各个间隔使用的导线、金具的规格型号、数量。3.1.2 场地准备3.1.2.1 为方便施工，保证下料的准确性，应选择平整且不妨...
