徐工汽车起重机技术参数

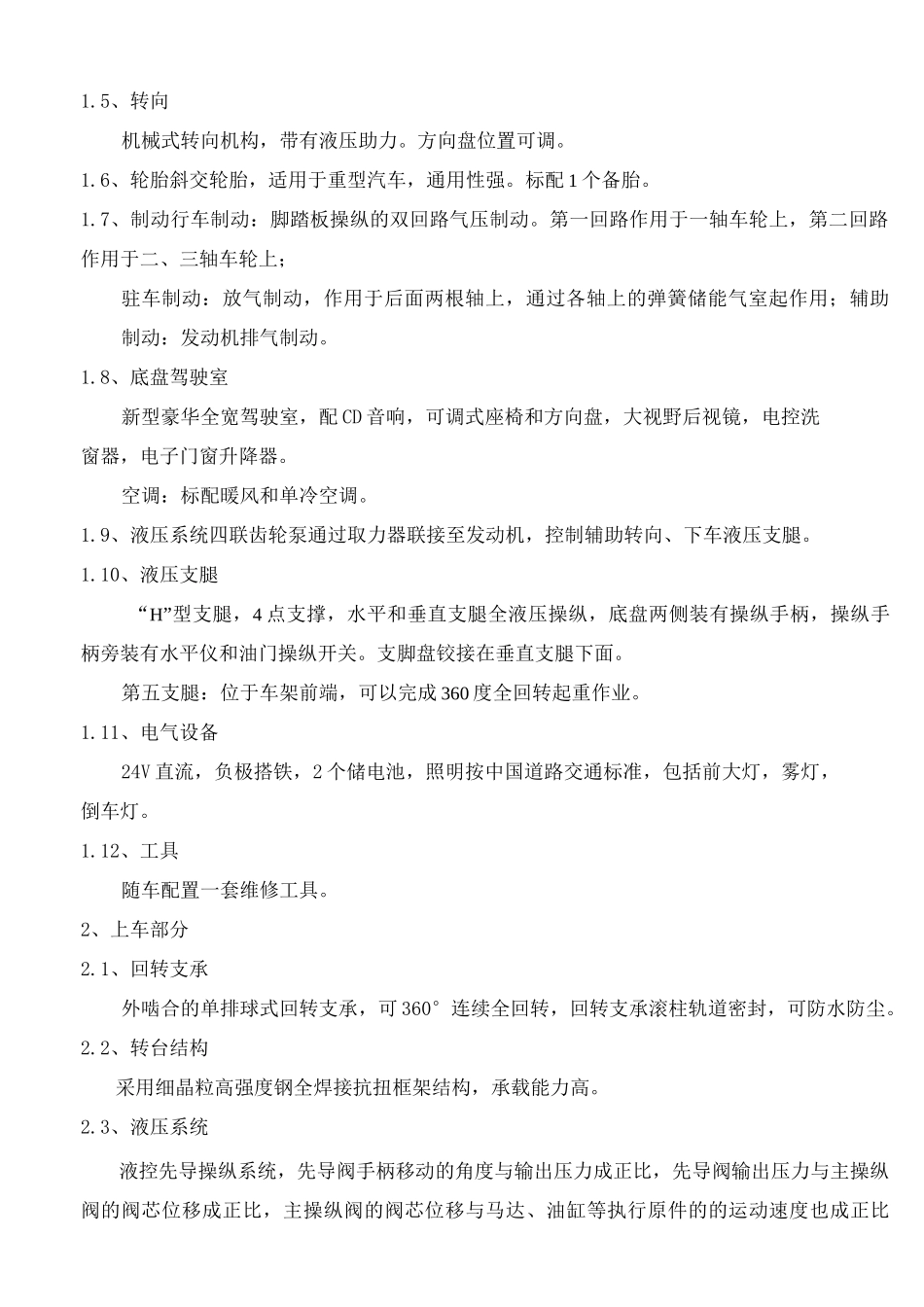

QY25K-I 汽车起重机技术规格伸缩臂汽车式起重机型号:QY25K-I；最大额定起重量：25t；一、技术介绍1、底盘部分徐工设计、制造，全头驾驶室，3 桥底盘，驱动/转向：6X4X2。1.1、车架徐工设计、制造，优化结构设计，防扭转箱型结构，高强度钢材。支腿箱体位于 1 桥和 2桥之间以及车架后端。具有前后牵引挂钩。1.2、底盘发动机制造商：上海柴油机股份有限公司;型号：SC8DK280Q3（东风牌）;型式：直列六缸、水冷却、蜗轮增压、电控高压共轨、压燃式柴油发动机;环保性：符合欧洲 III 标准燃料箱容量：约 300L1.3、动力传动系统1.3.1 变速箱机械操纵，6 档变速箱，控制后桥驱动。1.3.2 车桥高强度承载桥，维护方便。第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向。一级主减速加轮边减速；第三桥：双胎，驱动但不转向。一级主减速加轮边减速。1.3.3 驱动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。维护简便，方便拆卸和安装。1.4、全桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器；后悬架：双轴平衡、纵置板簧式，板簧与推力杆导向。1.5、转向机械式转向机构，带有液压助力。方向盘位置可调。1.6、轮胎斜交轮胎，适用于重型汽车，通用性强。标配 1 个备胎。1.7、制动行车制动：脚踏板操纵的双回路气压制动。第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；辅助制动：发动机排气制动。1.8、底盘驾驶室新型豪华全宽驾驶室，配 CD 音响，可调式座椅和方向盘，大视野后视镜，电控洗窗器，电子门窗升降器。空调：标配暖风和单冷空调。1.9、液压系统四联齿轮泵通过取力器联接至发动机，控制辅助转向、下车液压支腿。1.10、液压支腿“H”型支腿，4 点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。支脚盘铰接在垂直支腿下面。第五支腿：位于车架前端，可以完成 360 度全回转起重作业。1.11、电气设备24V 直流，负极搭铁，2 个储电池，照明按中国道路交通标准，包括前大灯，雾灯，倒车灯。1.12、工具随车配置一套维修工具。2、上车部分2.1、回转支承外啮合的单排球式回转支承，可 360°连续全回转，回转支承滚柱轨道密封，可防水防尘。2.2、转台结构采用细晶粒高强度钢全焊接抗扭框架结构，承载能力高。2.3、液压系统液控先导操纵系统，先导阀手柄移动的角度与输出压力成正比，先导...
