精密空调安装施工组织方案

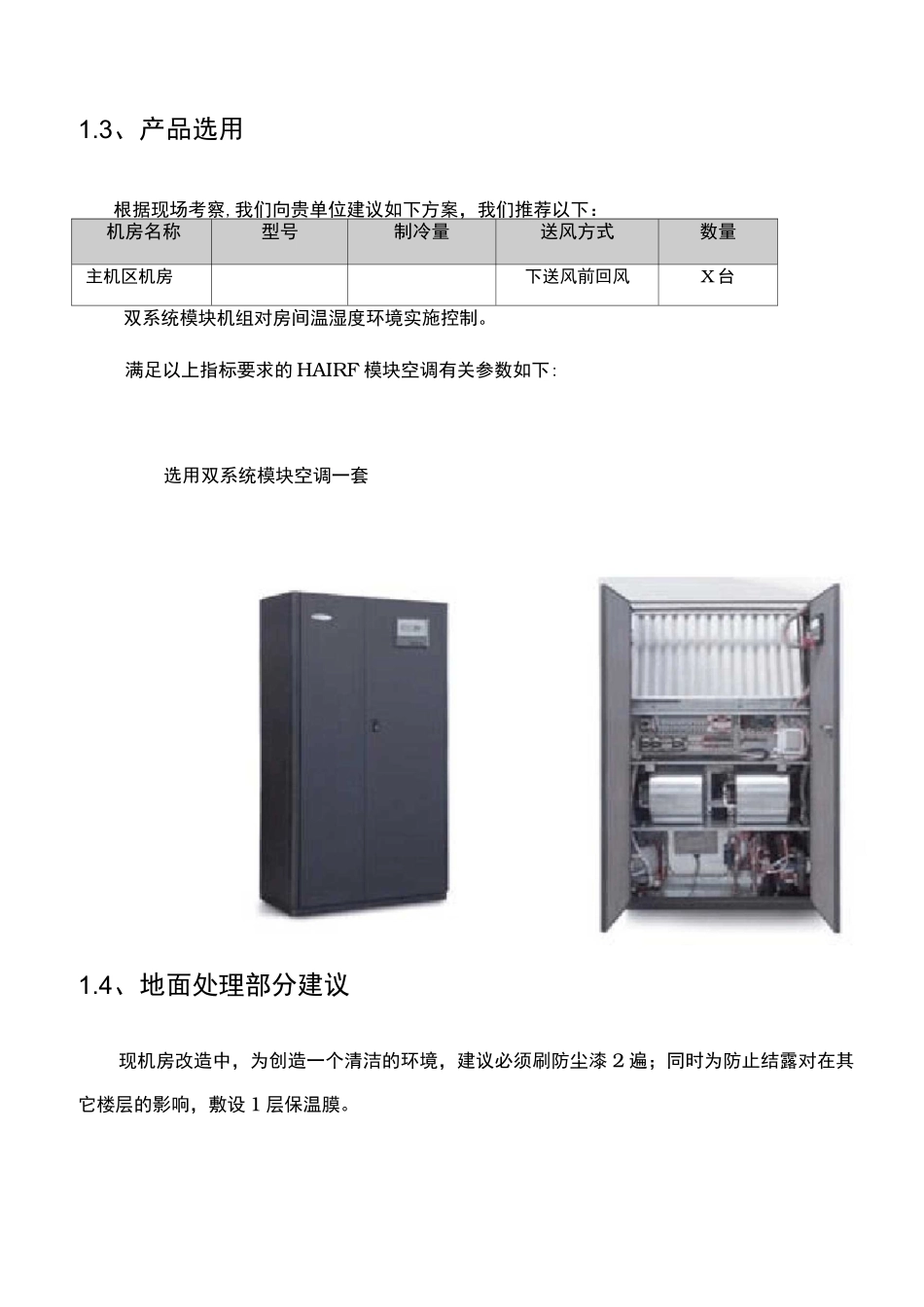

一、恒温恒湿空调设计选型 21.1、设计依据 21.2、恒温恒湿空调产品选型 21.3、产品选用 31.4、地面处理部分建议 41.5、气流组织方式 4二、安装与调试 62.1、安装指导的内容 62.2、系统的调试 7三、施工组织方案 83.1、本空调工程概况 83.2、施工安装调试组织设计 83.3、工程界面综述 103.4、安装施工及调试验收方案 113.5、安装过程质量控制措施 133.6、恒温恒湿空调安装环境要求 143.7、布局 143.8、交付使用 15四、售后服务承诺及培训计划 16、恒温恒湿空调设计选型1.1、设计依据本工程应遵循(但不限于)以下现行国家颁发的有关规范，具体为：1. 《采暖通风及空气调节设计规范》(GBJ19-87)2001 版2. 《建筑给水排水及采暖工程施工质量验收规范》(GB50242-20023. 《通风与空调工程施工质量验收规范》(GB50243-2002)4. 《工业金属管道工程施工及验收规范》(GB50235-1997)5. 《高层民用建筑设计防火规范》(GB50045-95)6. 《建筑内部装修设计防火规范》(GB50222-95)7. 《供配电系统设计规范》(GB50052-92)8. 《公共建筑节能设计标准》(GB50189-2005)9. 其它相关的规范和规定1.2、恒温恒湿空调产品选型1、现使用空调系统说明根据用户机房面积 XXm2 计算，应使用 XXKW 风冷式机房精密空调，送风方式为下送风。建议使用 XX 牌 XX 型号，制冷量为 XXKW。2、总体选型思路网络区机房采用精密空调。目标：提高网络机房空调系统的可靠性，使机房环境温度稳定在夏季 22£±2,相对湿度在 45%-65%,冬季温度 20£±2,相对湿度在 45%-65%。1.3、产品选用根据现场考察,我们向贵单位建议如下方案，我们推荐以下：机房名称型号制冷量送风方式数量主机区机房下送风前回风X 台双系统模块机组对房间温湿度环境实施控制。满足以上指标要求的 HAIRF 模块空调有关参数如下:选用双系统模块空调一套1.4、地面处理部分建议现机房改造中，为创造一个清洁的环境，建议必须刷防尘漆 2 遍；同时为防止结露对在其它楼层的影响，敷设 1 层保温膜。1.5、气流组织方式根据本机房的特点，我们建议采用下送风前回风的气流组织方式。通过送风静压箱及机房顶棚构成一完整的气流通道。活动地板与保温地坪构成一个统一的送风静压箱，有助于空调出风的远送。空调机内的空气经温、湿度调节、滤尘、增压处理后经机体风口送入地板下送风静压箱，并在静压箱内达到气流的充分混合。气流的温湿度以及压力值都达到均匀状态，并经地板风口进入房间以...
