预应力混凝土空心板

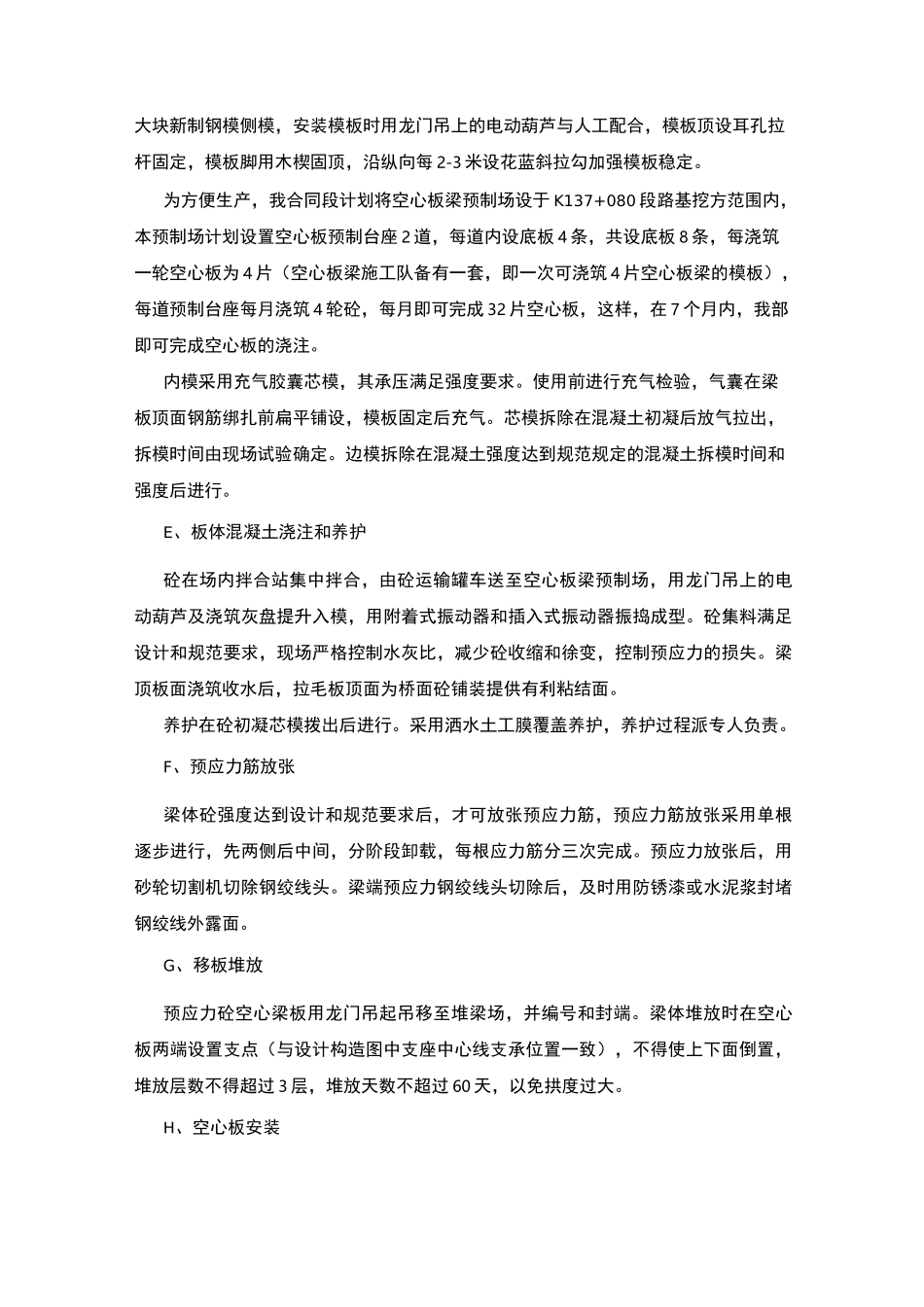

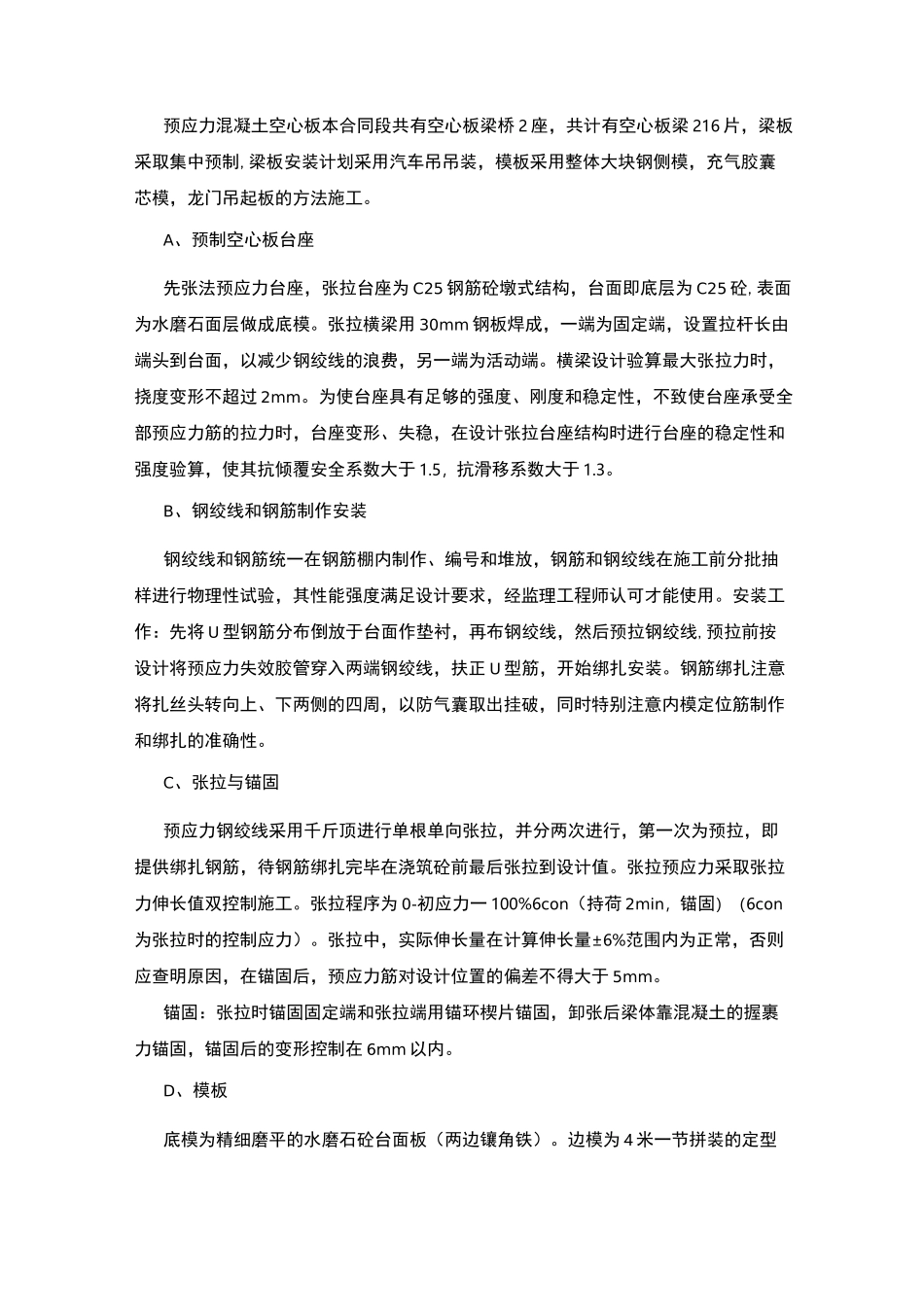

预应力混凝土空心板本合同段共有空心板梁桥 2 座，共计有空心板梁 216 片，梁板采取集中预制,梁板安装计划采用汽车吊吊装，模板采用整体大块钢侧模，充气胶囊芯模，龙门吊起板的方法施工。A、预制空心板台座先张法预应力台座，张拉台座为 C25 钢筋砼墩式结构，台面即底层为 C25 砼,表面为水磨石面层做成底模。张拉横梁用 30mm 钢板焊成，一端为固定端，设置拉杆长由端头到台面，以减少钢绞线的浪费，另一端为活动端。横梁设计验算最大张拉力时，挠度变形不超过 2mm。为使台座具有足够的强度、刚度和稳定性，不致使台座承受全部预应力筋的拉力时，台座变形、失稳，在设计张拉台座结构时进行台座的稳定性和强度验算，使其抗倾覆安全系数大于 1.5，抗滑移系数大于 1.3。B、钢绞线和钢筋制作安装钢绞线和钢筋统一在钢筋棚内制作、编号和堆放，钢筋和钢绞线在施工前分批抽样进行物理性试验，其性能强度满足设计要求，经监理工程师认可才能使用。安装工作：先将 U 型钢筋分布倒放于台面作垫衬，再布钢绞线，然后预拉钢绞线,预拉前按设计将预应力失效胶管穿入两端钢绞线，扶正 U 型筋，开始绑扎安装。钢筋绑扎注意将扎丝头转向上、下两侧的四周，以防气囊取出挂破，同时特别注意内模定位筋制作和绑扎的准确性。C、张拉与锚固预应力钢绞线采用千斤顶进行单根单向张拉，并分两次进行，第一次为预拉，即提供绑扎钢筋，待钢筋绑扎完毕在浇筑砼前最后张拉到设计值。张拉预应力采取张拉力伸长值双控制施工。张拉程序为 0-初应力一 100%6con（持荷 2min，锚固）（6con为张拉时的控制应力）。张拉中，实际伸长量在计算伸长量±6%范围内为正常，否则应查明原因，在锚固后，预应力筋对设计位置的偏差不得大于 5mm。锚固：张拉时锚固固定端和张拉端用锚环楔片锚固，卸张后梁体靠混凝土的握裹力锚固，锚固后的变形控制在 6mm 以内。D、模板底模为精细磨平的水磨石砼台面板（两边镶角铁）。边模为 4 米一节拼装的定型大块新制钢模侧模，安装模板时用龙门吊上的电动葫芦与人工配合，模板顶设耳孔拉杆固定，模板脚用木楔固顶，沿纵向每 2-3 米设花蓝斜拉勾加强模板稳定。为方便生产，我合同段计划将空心板梁预制场设于 K137+080 段路基挖方范围内，本预制场计划设置空心板预制台座 2 道，每道内设底板 4 条，共设底板 8 条，每浇筑一轮空心板为 4 片（空心板梁施工队备有一套，即一次可浇筑 4 片空心板梁的模板），每道预制台座每...
