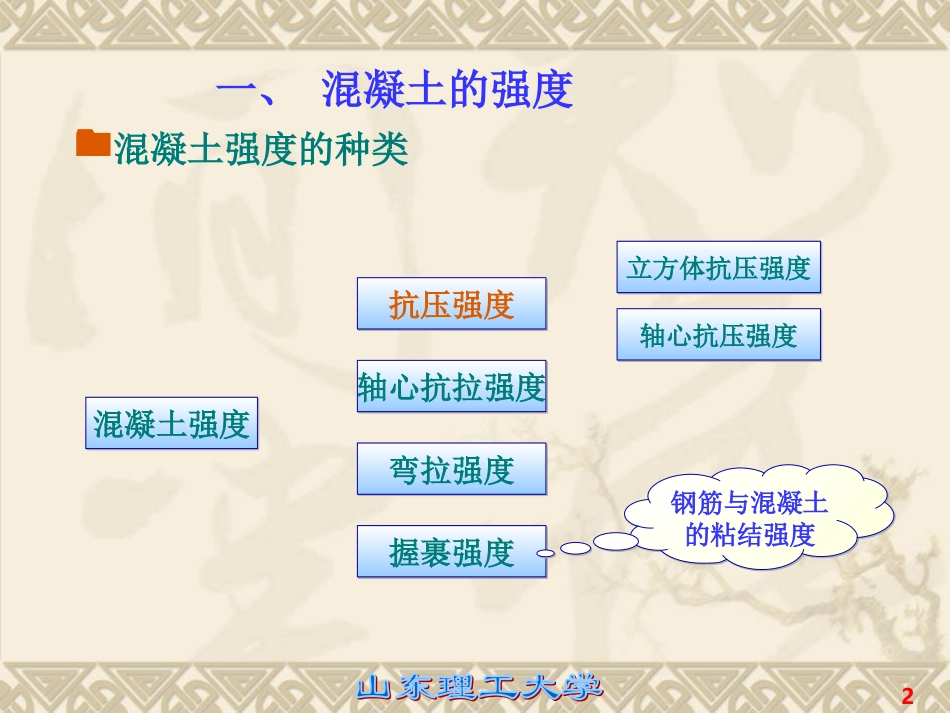

1第9讲普通混凝土硬化后的性能硬化后砼的性能包括砼的强度砼的变形性能非荷载作用下的变形荷载作用下的变形砼的耐久性2混凝土强度的种类混凝土强度混凝土强度轴心抗拉强度轴心抗拉强度弯拉强度弯拉强度抗压强度抗压强度握裹强度握裹强度轴心抗压强度轴心抗压强度立方体抗压强度立方体抗压强度钢筋与混凝土的粘结强度钢筋与混凝土的粘结强度一、混凝土的强度31.立方体抗压强度以边长为150mm的标准立方体试件,在温度为20±2℃,相对湿度为95%以上的潮湿条件下,养护到28d龄期,采用标准试验方法测得的抗压强度值。用fcu表示。•当采用非标准试件时,须乘以换算系数,见下表(见P118)••••••标准试验方法是指《普通混凝土力学性能试验方法》(GB/T50081-2002)。试件种类试件尺寸,mm粗骨料最大粒径,mm换算系数标准试件150×150×150401.00非标准试件100×100×100300.95200×200×200601.0542.混凝土强度等级•根据混凝土立方体抗压强度标准值划分的强度等级。以“C”和混凝土立方体抗压强度标准值(fcu,k)表示,主要有C15,C20,C25,C30,C35,C40,C45,C50,C55,C60,C65,C70,C75,C80等十四个强度等级。•立方体抗压强度标准值(fcu,k),按标准方法制作和养护的边长150mm的立方体试件,在28天龄期用标准试验方法测得的具有95%保证率的抗压强度,以fcu,k表示。•或强度等级表示的含义:C30“C”代表“混凝土”“30”代表fcu,k=30.0MPa;5如何求得立方体抗压强度标准值的?例如:一组试件的立方体抗压强度值分别为32.1,37.5,35.1,38.2,40.2,29.5,43.1,42.3,40.6,30.2,32.5,37.4,38.1,37.4,36.4,33.8,35.8,36.2,37.9,39.2(MPa),共有20个数据。用比较法可得:其抗压强度标准值是30.2MPa;因为20个数据中,小于30.2MPa的只有一个29.5MPa,百分率为5%。6fcu,k是结构设计强度取值的依据,fcu,k被用于质量控制,fcu,k被用于工程验收,例如.非统计法验收混凝土:平均值≥1.15fcu,k,最小值fcu,min≥0.95fcu,k说明:说明:混凝土立方体抗压强度标准值-ffcu,kcu,k73、轴心抗压强度为了使测得的混凝土强度接近于混凝土结构的实际情况,在钢筋混凝土结构计算中,计算轴心受压构件(例如柱子、衍架的腹杆等)时,都是采用混凝土的轴心抗压强度作为依据。轴心抗压强度以fc,k表示,※标准试件为150mm×150mm×300mm※试件制作、养护和加载试验方法同立方体试件FF84.轴心抗拉强度—结构设计时确定砼抗裂能力的重要指标--用劈裂抗拉强度测定混凝土轴心抗拉强度我国现行标准规定,采用标准试件150mm立方体,按规定的劈裂抗拉试验装置测得的强度为劈裂抗拉强度,简称劈拉强度fts计算公式:AFAFf637.0π2ts9试验中采用边长为150mm的立方体标准试件,通过弧形钢垫条施加压力F,试件中间截面有着均匀分布的拉应力,当拉应力达到混凝土的抗拉强度时,试件劈裂成两半。105.混凝土抗折强度或弯拉强度(fcf)道路路面或机场跑道用混凝土,是以弯拉强度为主要设计指标。水泥混凝土的弯拉强度试验是以标准方法制备成150mm×150mm×600mm(或550mm)的梁形试件,在标准条件下养护28d后,按三分点加荷,测定其弯拉强度(fcf)。计算公式:2bhFLfcf116、影响混凝土强度的因素混凝土受压破坏形式破坏形式原因可能性水泥石破坏水泥等级低造成经常出现粘结面(界面)破坏由于表面裂缝经常出现粗骨料破坏正常情况下,f岩石>fcu,很少出现在压力作用下混凝土破坏有三种破坏形式:破坏类型,原因和可能性分析如表12(1)水泥强度等级和水灰比——最主要因素或决定因素水泥强度等级砼的强度与水泥强度等级成正比关系影响因素水泥强度等级和水灰比龄期养护的温度和湿度13水泥强度等级配合比相同时,水泥强度等级提高,水泥石本身的强度及与配合比相同时,水泥强度等级提高,水泥石本身的强度及与骨料的粘结强度高,混凝土的强度高。骨料的粘结强度高,混凝土的强度高。水泥等级提高水泥等级提高水泥石强度提高水泥石强度提高混凝土强度提高混凝土强度提高与骨料的粘结强度提高与骨料的粘结强度提高14强度降低强度降低过大的孔隙率过大的孔隙率水泥用量过低水泥用量过低水泥强度等...
